Tracon Electric EVOZ 6kA kismegszakítók

Miért válassza az EVOZ 1P 6 kA Kismegszakítót?

Az 1 pólusú kismegszakító a klasszikus magyar lakossági villamos installációk egyik legalapvetőbb védelmi készüléke: kompakt, megbízható, helytakarékos megoldás a fáziskör túláram- és rövidzárlat-védelmére. A Tracon EVOZ 1P 6 kA sorozat a magyar gyökerű Tracon Electric jellegzetes minőségében, a klasszikus 1-63 A teljes amperhatár-tartományban, két karakterisztika-változatban kínál teljes választékot a tipikus lakossági világítási, dugaljkör- és háztartási berendezés-áramkörök védelmére.

Mi az EVOZ 1P kismegszakító, és hogyan működik?

Az EVOZ 1P kismegszakító egy egypólusú moduláris védelmi készülék, amely kizárólag a fázis vezetéket kapcsolja le hiba esetén – a nulla vezeték végig megszakítatlan marad. A működési elv:

• Bekapcsolt állapot (alaphelyzet): a kismegszakító belső érintkezője zárt, az áram szabadon folyik az áramkörön. A felhasználó manuálisan ki- vagy bekapcsolhatja a karral.


• Túláram esetén (termikus kioldás): ha az áramkörön folyamatosan a kismegszakító névleges áramerősségénél nagyobb áram folyik (pl. túl sok berendezés egy körön), a belső bimetál érzékelő felmelegszik, és bizonyos időn belül – másodperctől akár percekig –, lekapcsolja az áramkört. Ez megakadályozza a vezeték-túlhevülést.


• Rövidzárlat esetén (elektromágneses kioldás): ha az áramkörön hirtelen nagyon nagy áram folyik (pl. fáz-nulla érintkezés), a belső elektromágneses tekercs azonnal (millisecundumon belül) lekapcsolja az áramkört. Ez megakadályozza az áramkör és a vezetékek károsodását.


• Visszakapcsolás: a hiba elhárítása után a kart kézzel vissza lehet kapcsolni a bekapcsolt állásba.

A "6 kA" a kismegszakító maximális rövidzárási megszakítási képességét (Icn) jelenti – a legnagyobb rövidzárlati áram, amelyet a készülék károsodás nélkül tud megszakítani. A tipikus magyar lakossági hálózatokon a várható rövidzárlati áram jellemzően ezen érték alatt marad, ami az EVOZ 1P 6 kA sorozatot széles körben alkalmazhatóvá teszi.

Mikor érdemes 1P-t választani a 2P, 3P vagy 4P helyett?

Az 1P pólusszám-választás trade-off: helytakarékosság a teljes körű leválasztás ellenében.

• EVOZ 1P (ezen az oldalon): csak a fázis vezetéket kapcsolja le, a nulla végig csatlakoztatva marad. Előnyök: 1 modul széles, helytakarékos, magas áramkörszámú táblák kialakítását teszi lehetővé, modernizációs projektekhez ideális. Hátrányok: a nulla nem leválasztott, nem teljes körű karbantartási leválasztás.

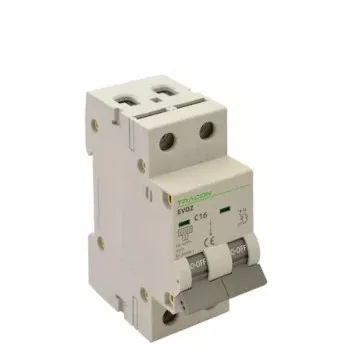

• EVOZ 2P: fázis és nulla együtt leválasztva, 2 modul széles, teljes körű leválasztás. A modern lakossági installáció gyakori standardja.

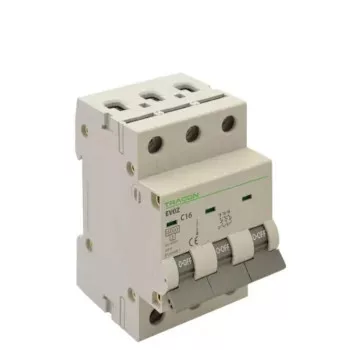

• EVOZ 3P: három fázis együtt leválasztva, háromfázisú motoros és ipari áramkörökhöz.

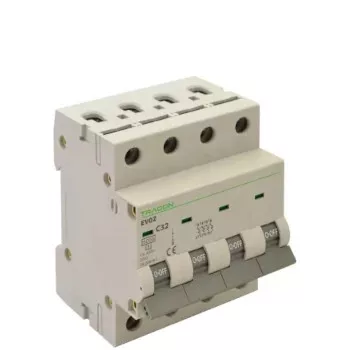

• EVOZ 4P: három fázis + nulla teljes leválasztás, alelosztó főkapcsolóként.

Az 1P jellemző felhasználása: lakossági világítási áramkörök, általános dugaljkörök kisebb berendezésekhez, többáramkörös elosztótáblák, ahol a fő-érintésvédelmet egy Fi-relé vagy Kombi Fi-relé biztosítja egy szinten feljebb. A modern magyar lakossági installációban a 2P egyre inkább szabvány a teljes körű leválasztás miatt, de az 1P továbbra is alkalmazható, és kifejezetten előnyös ott, ahol a modulszám-korlát komoly tervezési tényező.

B vagy C karakterisztika – melyiket válassza?

A karakterisztika a kismegszakító pillanatszerű kioldási küszöbértékét határozza meg – mekkora túláram esetén kapcsol azonnal le az elektromágneses kioldó.

• B karakterisztika (3-5× névleges áram): alacsonyabb küszöb, érzékenyebb pillanatszerű kioldás. Tipikus felhasználás: klasszikus világítási áramkörök (LED-, fénycső-, izzólámpa-világítás), általános dugaljkörök számítógépekhez, TV-hez, hi-fi rendszerekhez, kis háztartási berendezésekhez (mikrohullámú sütő, hajszárító, vasaló). A B karakterisztika optimális ott, ahol a védendő berendezésnek nincs nagy bekapcsolási áramcsúcsa.


• C karakterisztika (5-10× névleges áram): magasabb küszöb, mérsékeltebb pillanatszerű kioldás. Tipikus felhasználás: motoros berendezések (klímakompresszor, hűtőgép-motor, fagyasztó, mosógép, szivattyú), nagyobb LED-rendszerek nagy bekapcsolási árammal, kisebb ipari motorok. A C karakterisztika megtűr egy magasabb indítási áramcsúcsot anélkül, hogy téves kioldás történne – ezért motoros berendezésekhez ajánlott.

Ha az áramkörön motoros berendezést védünk B karakterisztikájú kismegszakítóval, az indítási áramcsúcs (jellemzően 4-8-szoros névleges áram) tévesen pillanatszerű kioldást válthat ki, és a berendezés nem tud elindulni. Ezért a karakterisztika kiválasztását a védendő berendezés típusa határozza meg.

Hogyan válassza ki a megfelelő amperhatárt?

A kismegszakító névleges áramerőssége (amperhatár) az a maximális tartós áram, amelyet a kismegszakító kioldás nélkül vezet. A választás két tényezőtől függ:

• 1. Az áramkör tartós áramfelvétele: a kismegszakító névleges áramának meg kell haladnia az áramkör tervezett tartós áramfelvételét. Ellenkező esetben a kismegszakító állandóan kioldna a normál működés alatt.


• 2. A vezeték keresztmetszete: a kismegszakító névleges árama nem haladhatja meg a vezeték maximálisan megengedett áramát (vezeték-túlmelegedés és tűzveszély ellen).

Tipikus lakossági amperhatár-választás:

• 1-2 A: nagyon kis terhelésű érzékeny áramkörök, jelvezérlés.


• 6 A: kis világítási áramkörök, néhány LED-lámpa.


• 10 A: klasszikus világítási áramkörök, közepes méretű világításhoz.


• 13-16 A: általános dugaljkörök, dugalj-csoportok, közepes berendezésekhez.


• 20-25 A: dedikált áramkörök (mosogatógép, mosógép, vízmelegítő), konyhai csoportok.


• 32 A: főbb háztartási berendezések, elektromos sütő, indukciós főzőlap (egyfázisú).


• 40-63 A: nagyobb áramkör-csoportok főkapcsolói, alelosztó főbejáratok, főfogyasztómérő utáni leválasztás.

A pontos választást mindig villamos szakember vagy tervező végzi az MSZ HD 60364 magyar szabvány szerint, az áramkör tervezett áramfelvételének és a használt vezeték keresztmetszetének megfelelően.

Tipikus felhasználási területek

• Lakossági világítási áramkörök: egyfázisú LED-, fénycső- és izzólámpa-világítás védelme – jellemzően 6, 10 vagy 13 A B karakterisztikájú modellel.


• Általános dugaljkörök: nappali, konyhai, hálószobai dugalj-csoportok – jellemzően 16 A B karakterisztikával.


• Konyhai dedikált áramkörök: mosogatógép, mosógép, mikrohullámú sütő – 16 vagy 20 A B karakterisztikával.


• Hűtőgép és fagyasztó: dedikált áramkör, jellemzően 16 A C karakterisztikával (a kompresszor indítási áramcsúcsa miatt).


• Klímaberendezés-áramkörök: egyfázisú klímaberendezés (split egység) kompresszora – jellemzően 16 vagy 20 A C karakterisztikával.


• Vízmelegítő (bojler): elektromos vízmelegítő dedikált áramköre – jellemzően 16 vagy 20 A B karakterisztikával.


• Elektromos sütő, indukciós főzőlap: nagyobb teljesítményű egyfázisú konyhai berendezések – jellemzően 25 vagy 32 A B karakterisztikával.


• Helytakarékos alelosztók és modernizációs projektek: ahol a klasszikus 2P kismegszakítók 2 modul széles helyfoglalása problémát okozna, az 1P változat helytakarékos alternatívát kínál.

A teljes kínálat amperhatár és karakterisztika szerint

B karakterisztika – klasszikus lakossági áramkörökhöz

• EVOZ1B1 – 1 A, B karakterisztika, 6 kA, 1P


• EVOZ1B2 – 2 A, B karakterisztika, 6 kA, 1P


• EVOZ1B4 – 4 A, B karakterisztika, 6 kA, 1P


• EVOZ1B6 – 6 A, B karakterisztika, 6 kA, 1P


• EVOZ1B10 – 10 A, B karakterisztika, 6 kA, 1P


• EVOZ1B13 – 13 A, B karakterisztika, 6 kA, 1P


• EVOZ1B16 – 16 A, B karakterisztika, 6 kA, 1P


• EVOZ1B20 – 20 A, B karakterisztika, 6 kA, 1P


• EVOZ1B25 – 25 A, B karakterisztika, 6 kA, 1P


• EVOZ1B32 – 32 A, B karakterisztika, 6 kA, 1P


• EVOZ1B40 – 40 A, B karakterisztika, 6 kA, 1P


• EVOZ1B50 – 50 A, B karakterisztika, 6 kA, 1P


• EVOZ1B63 – 63 A, B karakterisztika, 6 kA, 1P

C karakterisztika – motoros és induktív terhelésű áramkörökhöz

• EVOZ1C1 – 1 A, C karakterisztika, 6 kA, 1P


• EVOZ1C2 – 2 A, C karakterisztika, 6 kA, 1P


• EVOZ1C4 – 4 A, C karakterisztika, 6 kA, 1P


• EVOZ1C6 – 6 A, C karakterisztika, 6 kA, 1P


• EVOZ1C10 – 10 A, C karakterisztika, 6 kA, 1P


• EVOZ1C13 – 13 A, C karakterisztika, 6 kA, 1P


• EVOZ1C16 – 16 A, C karakterisztika, 6 kA, 1P


• EVOZ1C20 – 20 A, C karakterisztika, 6 kA, 1P


• EVOZ1C25 – 25 A, C karakterisztika, 6 kA, 1P


• EVOZ1C32 – 32 A, C karakterisztika, 6 kA, 1P


• EVOZ1C40 – 40 A, C karakterisztika, 6 kA, 1P


• EVOZ1C50 – 50 A, C karakterisztika, 6 kA, 1P


• EVOZ1C63 – 63 A, C karakterisztika, 6 kA, 1P

Hogyan illeszkedik az EVOZ 1P kismegszakító a teljes védelmi rendszerbe?

Az EVOZ 1P kismegszakító önmagában csak túláram és rövidzárlat ellen véd. A teljes védelmi spektrumhoz további EVO kiegészítő készülékek szükségesek:

• EVO Fi-relék: érintésvédelem (földzárlati áram), 30 mA életvédelmi szinten. Egy Fi-relé alá több 1P kismegszakító csoportosítható egy közös érintésvédelmi körben.


• EVO Kombi Fi-relék (RCBO): ha áramkörönkénti önálló érintésvédelem kívánatos, a kombi készülék egyetlen modulban egyesíti a kismegszakító és Fi-relé funkciókat. Tipikus alternatíva az 1P kismegszakító + közös Fi-relé kombinációhoz.


• Tracon AFDD ívkisülés-érzékelő: ívkisülés elleni védelem (tűzmegelőzés) kritikus áramkörökhöz – alvótér, fa szerkezetű épületek áramköreihez ajánlott.


• Tracon soroló sínek: az 1P kismegszakítók párhuzamos fázis-bekötéséhez gyors, rendezett összeköttetést biztosítanak az elosztótáblán.


• EVOTIK leválasztó kapcsolók: kézi főkapcsoló a tábla manuális leválasztásához karbantartás során.

Gyakori kérdések

Lakásban használhatok 1P kismegszakítót minden áramkörhöz?

Igen, technikailag lehet, és a magyar szabvány (MSZ HD 60364) általában elfogadja az 1P kismegszakítót lakossági áramkörökhöz. A modern lakossági installációkban azonban egyre gyakoribb a 2P változat választása a teljes körű (fáz+null) leválasztás miatt – ami a karbantartás során biztosabb. A választást a tervező hozza meg az adott projekt körülményei alapján.

Miért választanák B helyett C karakterisztikát egy lakossági áramkörhöz?

A C karakterisztikát mindig akkor érdemes választani, ha az áramkörön motoros vagy induktív terhelésű berendezés működik – tipikusan klímakompresszor, hűtőgép-motor, fagyasztó-motor, szivattyú, mosógép, mosogatógép, és bizonyos esetekben nagyobb LED-rendszerek (a kapcsoló-üzemű tápegységük indítási áramcsúcsa miatt). A B karakterisztika ezekre a berendezésekre az indításkor téves kioldást produkálna, és a berendezés nem tudna elindulni.

Mit jelent a "6 kA" érték, és mikor van rá szükség?

A 6 kA a kismegszakító maximális rövidzárási megszakítási képessége (Icn) – a legnagyobb rövidzárlati áram, amelyet a készülék károsodás nélkül meg tud szakítani. A magyar lakossági hálózatokon a várható maximális rövidzárlati áram (Ip) jellemzően 6 kA alatt marad – a transzformátortól való távolság, a vezetékek keresztmetszete és a hálózat konfigurációja miatt. Ha az ingatlan közvetlenül a hálózati transzformátor mellett helyezkedik el, vagy a tervező magasabb biztonsági tartalékot ír elő, érdemes a 10 kA EVOTDA változatot fontolóra venni.

Hány EVOZ 1P kismegszakítót lehet egy elosztótáblába szerelni?

A maximális szám a választott elosztótábla modulszámától függ. Egy klasszikus 18 modulos lakossági tábla maximum 18 db 1P kismegszakítót tud befogadni (kiegészítők, Fi-relé, főkapcsoló nélkül – ezekkel együtt jellemzően 10-14 db 1P-t reálisan be lehet helyezni). Nagyobb 36 vagy 54 modulos táblákban arányosan több férhet el. Az 1P helytakarékos jellege miatt többet lehet beszerelni, mint a 2 modul széles 2P változatból.

Az EVOZ 1P kompatibilis a soroló sínekkel?

Igen, az EVOZ 1P kismegszakítók standard 17,5 mm modulos szélességű kivitelben készülnek, és tökéletesen kompatibilisek a Tracon soroló sínekkel. Egyfázisú soroló sín jellemzően az 1P kismegszakítók fázis-oldalának párhuzamos bekötéséhez használatos.

Lehet-e az EVOZ 1P-t fűtésvezérlésre használni (pl. termosztát által vezérelt fűtőtest)?

A fűtőtest kismegszakítójának típusát a fűtőberendezés jellege határozza meg. Klasszikus ellenállásos fűtőtest (ohmos terhelés) esetén a B karakterisztikájú modell elegendő (jellemzően EVOZ1B16 vagy EVOZ1B20). Ha a fűtőtestben szivattyú vagy ventilátor is van (induktív terhelés), érdemes a C karakterisztikájú változatot választani. Az áram-vezérelt fűtés tipikusan egy EVOHK kontaktorral kombinálva valósítható meg.

Ha kérdése van a megfelelő EVOZ 1P kismegszakító kiválasztásával, az amperhatár vagy a karakterisztika döntésével kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít kiválasztani az ingatlanához és igényeihez leginkább illő Tracon Electric megoldást. Hasznos szakmai információkért tekintse meg a Villanyszerelési tanácsok építkezés előtt és a Miért van értelme a túlfeszültség-védelemnek? oldalakat is.
