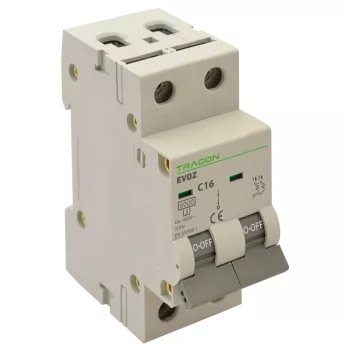

A Tracon Electric EVOZ 2P 6kA kismegszakítók az EVOZ sorozat kétpólusú készülékei, amelyek egyfázisú áramkör fázis- és nullvezetőjét egyszerre szakítják meg túlterhelés és rövidzárlat esetén. A 6 kA-es megszakítási képesség a lakossági és kereskedelmi elosztók zárlati áramaihoz ad megfelelő biztonsági tartalékot. A kétpólusú kivitel teljes körű leválasztást biztosít, ezért olyan körökhöz ajánlott, ahol a fázis mellett a nullvezetőt is le kell választani – például érzékeny berendezéseknél vagy fürdőszobai köröknél.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a világítási, dugalj- és rezisztív körökhöz, a C karakterisztika a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és kisebb motoros terhelésekhez, a D karakterisztika pedig az erősen induktív, nagy bekapcsolási áramú fogyasztókhoz – motorokhoz és transzformátorokhoz – illeszkedik. A DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
A 2P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg a EVOZ 1P, EVOZ 3P és EVOZ 4P kivitelt, vagy lépjen vissza a teljes EVOZ 6kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOZ 2P 6kA kismegszakítókat?
Az EVOZ 2P 6kA kismegszakító ott a megfelelő választás, ahol egyfázisú áramkör teljes körű – fázis és null együttes – leválasztására van szükség. A kétpólusú kivitel egyszerre bontja mindkét vezetőt, így a leválasztott kör biztonságosan feszültségmentesíthető. A háromféle – B, C és D – karakterisztikának köszönhetően a világítási köröktől a motoros terhelésekig minden egyfázisú feladathoz megtalálható a megfelelő készülék, lakossági és kereskedelmi környezetben egyaránt.
Mire való a kétpólusú kismegszakító?
A kétpólusú kismegszakító egyszerre szakítja meg a fázis- és a nullvezetőt túláram vagy rövidzárlat esetén. A tartós túlterhelést a termikus kioldó késleltetve, a hirtelen rövidzárlatot az elektromágneses kioldó pillanatszerűen érzékeli és bontja. A 2P kivitel legfőbb előnye a teljes körű leválasztás: amikor a kört feszültségmentesíteni kell, a nullvezető is megszakad, ami a biztonságos munkavégzés és bizonyos érzékeny berendezések szempontjából fontos.
Melyik karakterisztikát válassza: B, C vagy D?
A karakterisztika azt határozza meg, a névleges áram hányszorosánál old ki az elektromágneses kioldó a rövidzárlati tartományban:
- B karakterisztika – 3–5-szörös névleges áramnál old ki, a világítási, dugalj- és rezisztív körök tipikus választása.
- C karakterisztika – 5–10-szeres értéknél old ki, a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és kisebb motoros terhelésekhez illeszkedik.
- D karakterisztika – 10–20-szoros értéknél old ki, az erősen induktív, nagy bekapcsolási áramú fogyasztókhoz – motorokhoz, transzformátorokhoz, kapcsolóüzemű tápegységekhez – ajánlott, ahol a C karakterisztika téves kioldást okozna.
Tipikus felhasználási területek
- Egyfázisú körök teljes körű, fázis + null leválasztása és védelme
- Fürdőszobai és nedves helyiségek körei, ahol a teljes leválasztás elvárás
- Érzékeny berendezések dedikált, kétpólusú védelme
- Napelemes és egyéb rendszerek egyfázisú leágazásai
- Motoros és induktív egyfázisú terhelések védelme D karakterisztikával
- Felújítás és bővítés meglévő EVO rendszerű elosztókban
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom karakterisztikában elérhető:
- B karakterisztika (EVOZ2B1 … EVOZ2B63) – világítási, dugalj- és rezisztív körökhöz.
- C karakterisztika (EVOZ2C1 … EVOZ2C63) – nagyobb bekapcsolási áramú eszközökhöz és kisebb motoros terhelésekhez.
- D karakterisztika (EVOZ2D1 … EVOZ2D63) – erősen induktív, nagy indítási áramú motoros és transzformátoros terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
A kétpólusú kismegszakító a túláramvédelem eszköze, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett betáplálás kialakításához a 2P kismegszakítóhoz illeszkedő soroló sín használata javasolt.
Gyakori kérdések
Miért jobb a 2P az 1P-nél bizonyos köröknél? Mert a kétpólusú kivitel a fázis mellett a nullvezetőt is megszakítja, így a kör teljesen feszültségmentesíthető. Ez érzékeny berendezéseknél és nedves helyiségek köreinél biztonsági előny, ahol a puszta fázisbontás nem elegendő.
Mikor válasszak D karakterisztikát? Akkor, ha a fogyasztónak nagy a bekapcsolási áramlökése – például motorok, transzformátorok vagy kapcsolóüzemű tápegységek esetén –, és a C karakterisztika téves kioldást okozna. A D karakterisztika a névleges áram 10–20-szorosánál old ki, így elviseli a magas indítási áramot.
Melyik amperhatárt válasszam? A névleges áramerősséget a védendő vezeték keresztmetszetéhez és a kör terheléséhez kell igazítani. A pontos méretezés a tervező feladata.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
