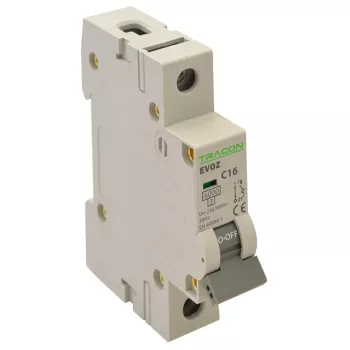

A Tracon Electric EVOZ 1P 6kA kismegszakítók az EVOZ sorozat egypólusú, egy modul széles készülékei, amelyek egyfázisú áramkörök fázisvezetőjét védik túlterhelés és rövidzárlat ellen. A 6 kA-es megszakítási képesség a lakossági és kereskedelmi elosztók zárlati áramaihoz ad megfelelő biztonsági tartalékot, miközben az egy modulos kialakítás a magas áramkörszámú elosztókban helytakarékos megoldást kínál. Ideális világítási, dugalj- és egyéb egyfázisú körök egyedi védelmére.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a világítási, dugalj- és rezisztív körökhöz, a C karakterisztika a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és kisebb motoros terhelésekhez, a D karakterisztika pedig az erősen induktív, nagy bekapcsolási áramú fogyasztókhoz – motorokhoz és transzformátorokhoz – illeszkedik. A DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
Az 1P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg a EVOZ 2P, EVOZ 3P és EVOZ 4P kivitelt, vagy lépjen vissza a teljes EVOZ 6kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOZ 1P 6kA kismegszakítókat?
Az EVOZ 1P 6kA kismegszakító ott a megfelelő választás, ahol egyfázisú áramkör fázisvezetőjét kell védeni túlterhelés és rövidzárlat ellen. Egy modul széles kialakítása révén a magas áramkörszámú elosztókban is helytakarékosan elhelyezhető, így a lakossági és kereskedelmi környezetek tipikus választása az egyedi körök védelmére. A háromféle – B, C és D – karakterisztikának köszönhetően a világítási köröktől a motoros terhelésekig minden feladathoz megtalálható a megfelelő készülék.
Mire való az egypólusú kismegszakító?
Az egypólusú kismegszakító egyetlen fázisvezetőt szakít meg túláram vagy rövidzárlat esetén. A tartós túlterhelést a termikus kioldó késleltetve, a hirtelen rövidzárlatot az elektromágneses kioldó pillanatszerűen érzékeli és bontja. Az 1P kivitelt jellemzően ott alkalmazzák, ahol a nullvezető önálló megszakítására nincs szükség – például hagyományos világítási és dugaljkörökben. Ahol a teljes körű leválasztás (fázis + null) a cél, ott a 2P kivitel javasolt.
Melyik karakterisztikát válassza: B, C vagy D?
A karakterisztika azt határozza meg, a névleges áram hányszorosánál old ki az elektromágneses kioldó a rövidzárlati tartományban:
- B karakterisztika – 3–5-szörös névleges áramnál old ki, a világítási, dugalj- és rezisztív körök tipikus választása.
- C karakterisztika – 5–10-szeres értéknél old ki, a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és kisebb motoros terhelésekhez illeszkedik.
- D karakterisztika – 10–20-szoros értéknél old ki, az erősen induktív, nagy bekapcsolási áramú fogyasztókhoz – motorokhoz, transzformátorokhoz, kapcsolóüzemű tápegységekhez – ajánlott, ahol a C karakterisztika téves kioldást okozna.
Tipikus felhasználási területek
- Lakossági és kereskedelmi világítási körök egyedi védelme
- Dugaljkörök külön áramkörönkénti leválasztása és védelme
- Magas áramkörszámú elosztók, ahol a helytakarékosság fontos
- Egyfázisú kisebb fogyasztók dedikált védelme
- Motoros és induktív egyfázisú terhelések védelme D karakterisztikával
- Felújítás és bővítés meglévő EVO rendszerű elosztókban
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom karakterisztikában elérhető:
- B karakterisztika (EVOZ1B1 … EVOZ1B63) – világítási, dugalj- és rezisztív körökhöz.
- C karakterisztika (EVOZ1C1 … EVOZ1C63) – nagyobb bekapcsolási áramú eszközökhöz és kisebb motoros terhelésekhez.
- D karakterisztika (EVOZ1D1 … EVOZ1D63) – erősen induktív, nagy indítási áramú motoros és transzformátoros terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az egypólusú kismegszakító a túláramvédelem alapeleme, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett betáplálás kialakításához az 1P kismegszakítóhoz illeszkedő soroló sín használata javasolt.
Gyakori kérdések
Mikor elég az 1P, és mikor kell 2P? Az 1P kizárólag a fázisvezetőt szakítja meg, és hagyományos világítási vagy dugaljkörökhöz elegendő. Ahol az áramkör teljes körű leválasztása szükséges – például érzékeny berendezéseknél vagy fürdőszobai körökben –, ott a fázis és null együttes bontására a 2P kivitel ajánlott.
Mikor válasszak D karakterisztikát? Akkor, ha a fogyasztónak nagy a bekapcsolási áramlökése – például motorok, transzformátorok vagy kapcsolóüzemű tápegységek esetén –, és a C karakterisztika téves kioldást okozna. A D karakterisztika a névleges áram 10–20-szorosánál old ki, így elviseli a magas indítási áramot.
Melyik amperhatárt válasszam? A névleges áramerősséget a védendő vezeték keresztmetszetéhez és a kör terheléséhez kell igazítani: világítási körökhöz tipikusan 10 A, dugaljkörökhöz 16 A a szokásos kiindulás. A pontos méretezés a tervező feladata.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
