Tracon Electric Kombinált ív kisülés érzékelő

A Tracon Kombinált Ívkisülés-Érzékelő Család Két Termékvonala

A Tracon Electric az ívkisülés-védelmi készülékeket két logikusan megválasztott termékvonalban kínálja: EARC (3-az-1-ben kombinált védelem) és TARC (2-az-1-ben kombinált védelem). A két sorozat ugyanazt a magas színvonalú AFDD technológiát alkalmazza, de eltérő funkcióintegrációval – hogy a tervezett elosztótábla felépítéséhez illeszkedjen. Az alábbiakban végigvezetjük a két termékvonalon, hogy könnyebben megtalálja az igényeihez illő megoldást.

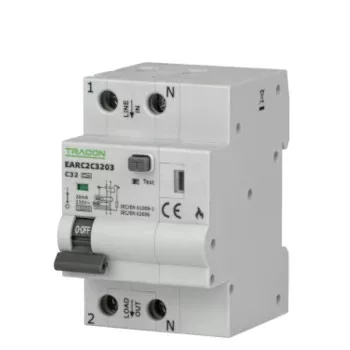

EARC – AFDD + MCB + RCD (3-az-1-ben), 16 modell

A Tracon EARC kombinált ívkisülés-érzékelő a teljes körű 3-az-1-ben védelmi megoldás: egyetlen 3 modulos (kb. 52,5 mm széles) kalapsínre szerelt készülékben egyesít három különálló védelmi funkciót:

• AFDD – ívkisülés-érzékelő, IEC 62606 szabvány szerint;
• MCB – kismegszakító (túláram és rövidzárlat elleni védelem);
• RCD – Fi-relé (érintésvédelem), 30 mA, A típus.

Az EARC ott ideális, ahol minden áramkört önállóan, teljesen védendőnek tekint az érintésvédelem szempontjából – nem szükséges külön Fi-relé hozzáadása az áramkörhöz. 16 modellben érhető el: két karakterisztika (B – ellenállásos terhelésekhez, C – induktív terhelésekhez) és nyolc amperhatár-osztály kombinációjában (6, 10, 13, 16, 20, 25, 32, 40 A), egységesen 6 kA megszakítási képességgel.

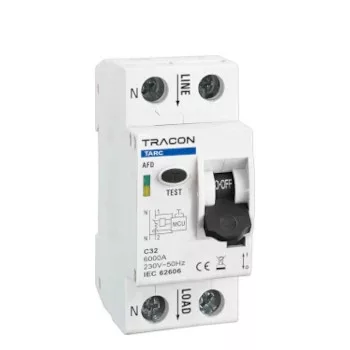

TARC – AFDD + MCB (2-az-1-ben), 12 modell

A Tracon TARC kombinált ívkisülés-érzékelő kompaktabb, kétfunkciós változat: egyetlen készülékben egyesít két védelmi funkciót:

• AFDD – ívkisülés-érzékelő, IEC 62606 szabvány szerint;
• MCB – kismegszakító (túláram és rövidzárlat elleni védelem).

A TARC nem tartalmaz Fi-relé funkciót, ezért használata akkor ideális, ha az érintésvédelmet egy közös, központi Fi-relé oldja meg az elosztótáblán (pl. egy felső szintű 2P vagy 4P Fi-relé, amely több alárendelt áramkört véd). A TARC ilyenkor kompaktabb, helytakarékosabb megoldást ad. 12 modellben érhető el: két karakterisztika (B vagy C) és hat amperhatár-osztály (6, 10, 16, 20, 25, 32 A), 6 kA megszakítási képességgel.

EARC vagy TARC – melyiket válassza?

A kettő közötti választás az elosztótábla teljes védelmi felépítésétől függ. Az alábbi szempontok segítenek dönteni:

EARC-t válasszon, ha:

• Az elosztótáblán nincs központi Fi-relé, és minden áramkörre önálló érintésvédelem szükséges.
• Új építkezést tervez, ahol minden áramkört külön-külön védendőnek tekint a teljes védelmi spektrumon (ívkisülés + túláram + földzárlat).
• 40 A-es amperhatárra van szüksége (a TARC csak 32 A-ig kínál).
• A 3-as „A típusú" Fi-relé érzékenységi szint közvetlen, áramkör-szintű biztosítása előny – pl. korszerű elektronikus berendezések, töltőberendezések, inverterek mellett.

TARC-t válasszon, ha:

• Az elosztótábla felső szintjén már van egy fő közös Fi-relé (jellemzően 2P vagy 4P kivitelben), amely az alárendelt áramköröket érintésvédelmi szempontból lefedi.
• Az áramkör ezen Fi-relé alá van rendelve, és csak az AFDD + MCB funkciókat kell kiegészíteni.
• Helytakarékosabb megoldást keres az elosztótáblán: kb. 2 modul széles készülék az EARC 3 moduljához képest.
• Felújítási projekt során egy meglévő Fi-relé alá szeretne AFDD védelmet hozzáadni.

Mindkét megoldás szabványos és biztonságos – a választás elsősorban tervezési és helytakarékossági kérdés, nem védelmi minőségi különbség. A teljes védelmi szint (AFDD + MCB + Fi-relé) mindkét rendszerben megvalósul, csak a funkciók eloszlása más: EARC esetén egyetlen készülékben mindhárom, TARC esetén külön a kombinált AFDD+MCB készülékben és külön a központi Fi-relében.

Mit jelent az AFDD funkció és miért szükséges?

Az elektromos ívkisülés egy rendellenes elektromos kisülés a vezetékek között vagy egy sérült vezeték belsejében, amelyet a klasszikus védelmek nem érzékelnek megfelelően. A kismegszakító nem reagál (nem keletkezik elegendő túláram), a Fi-relé sem feltétlenül (nem feltétlenül szivárog a föld felé). Az ívkisülés mégis akár 5000–10.000 °C-os pontmelegítést okoz a vezeték belsejében – ez bármilyen szerves anyagot (a vezeték szigetelése, a fal mögötti porréteg, a faszerkezet) azonnal meggyújt. A nemzetközi statisztikák szerint a lakóingatlanok elektromos eredetű tüzeinek jelentős hányadát ívkisülés okozza.

Az AFDD készülék folyamatosan elemzi az áramvezeték hullámformáját és nagyfrekvenciás komponenseit, és amikor az ívkisülésre jellemző mintát észleli, néhány tíz milliszekundumon belül lekapcsolja az áramkört – jóval azelőtt, hogy a hőfejlődés tűz kialakulását okozná.

Karakterisztiká B vagy C – milyen kismegszakító karakterisztikát válasszon?

Mind az EARC, mind a TARC sorozat B és C karakterisztikával elérhető. A választás a védendő áramkörön lévő fogyasztó típusától függ:

• B karakterisztika (alacsonyabb bekapcsolási áramcsúcsra reagál, 3–5×IN): ellenállás-jellegű terhelésekhez – általános háztartási dugaljak, világítási áramkörök, elektromos fűtőtestek, vízmelegítők, főzőlapok. A leggyakoribb lakossági választás.
• C karakterisztika (magasabb bekapcsolási áramcsúcsot elvisel, 5–10×IN): induktív terhelésekhez – motoros berendezések, klímaberendezések, hűtőgépek, fluoreszcens világítás, transzformátoros tápegységek.

Tipikus felhasználási területek

Az AFDD védelem különösen ajánlott (és a hatályos európai szabványok szerint egyre gyakrabban előírt) a következő helyzetekben:

• Lakóingatlanok hálószobái, gyermekszobái, idősek szobái – ahol az éjszakai tűzveszély a legkritikusabb.
• Tetőtér beépítések, manzárdok, faszerkezetű épületek – ahol a faanyag különösen gyúlékony.
• Régi épületek elektromos felújítása – ahol az elöregedett szigetelésű vezetékek ívkisülési kockázata fokozott.
• Iskolák, óvodák, idősotthonok, kórházak – a fokozott személyvédelmi követelmények miatt.
• Magazinok, raktárak, archívumok, szerverszobák – ahol egy tűz katasztrofális anyagi és működési kárt okozhat.

Gyakori kérdések

Mi a különbség az EARC és a TARC között?
Az EARC egy 3-az-1-ben készülék (AFDD + MCB + RCD 30 mA), míg a TARC egy 2-az-1-ben készülék (AFDD + MCB, Fi-relé nélkül). Az EARC 3 modulos szélességű, a TARC kb. 2 modulos. Az EARC kínálatban 6 A-tól 40 A-ig terjedő amperhatárok érhetők el (16 modell), a TARC kínálatban 6 A-tól 32 A-ig (12 modell). A választás az elosztótábla felépítésétől függ: ha minden áramkörre önálló érintésvédelem kell, EARC; ha az érintésvédelmet egy központi Fi-relé biztosítja, TARC.

Kötelező az AFDD beépítése?
A magyar villamos szabványok és a HD 60364-4-42 nemzetközi szabvány egyre több helyen javasolja vagy követeli az AFDD telepítését, különösen olyan helyiségekben, ahol a tűzveszély kockázata fokozott (faszerkezetű épületek, óvodák, idősotthonok, kórházak, magas zsúfoltságú használat). A pontos kötelezettségeket a hatályos építési és villamos szabványok határozzák meg – telepítéskor mindig villamos szakember bevonása szükséges.

Milyen áramerősséget válasszak?
Az amperhatár a védett áramkör maximális folyamatos áramfelvételét határozza meg, és a védett vezeték keresztmetszetével kell összhangban választani. Általános tájékoztatás: 1,5 mm² vezetékhez max. 10 A; 2,5 mm² vezetékhez max. 16–20 A; 4 mm² vezetékhez max. 25–32 A; 6 mm² vezetékhez max. 40 A. A pontos méretezést mindig villamos szakember vagy tervező végzi az MSZ HD 60364 szabvány szerint.

Helyettesíti az AFDD a kismegszakítót és Fi-relét?
Az AFDD önálló funkcióval bír (ívkisülés-érzékelés), és nem helyettesíti a kismegszakítót vagy a Fi-relét. Ezért a Tracon kínálatban kombinált készülékként jelenik meg: az EARC-ban mindhárom funkció együtt (AFDD + MCB + RCD), a TARC-ban kettő (AFDD + MCB, és a Fi-relé funkciót külön készülék biztosítja). Minden korszerű villamos rendszerben mindhárom védelmi funkciónak jelen kell lennie – csak az integrációs forma változhat.

Mit jelent a Tipus A jelölés a Fi-relé funkciónál (csak az EARC-ban)?
Az „A" tipus azt jelenti, hogy a Fi-relé érzékenységi tartománya nemcsak a klasszikus szinusz-AC áramra, hanem a pulzáló DC komponensű hibaáramokra is kiterjed. Ezt a védettséget különösen fontos a modern berendezések (frekvenciaváltók, töltők, invertert tartalmazó háztartási gépek) mellett, mert az „AC" típusú Fi-relék nem érzékelik a DC komponenseket. Az „A" tipus a modern installáció minimumkövetelménye. (A TARC sorozat nem tartalmaz Fi-relé funkciót, így ott a központi Fi-relé típusa a meghatározó.)

Hogyan tesztelhetem a működést?
Az EARC készüléken jellemzően havi teszt javasolt a Fi-relé funkció ellenőrzéséhez (a teszt gomb megnyomásával); a TARC készülékre nem vonatkozik ez a követelmény (mivel nem tartalmaz Fi-relét), de itt is rendszeres szemrevétel és funkciós ellenőrzés javasolt. A pontos tesztelési előírásokat az adott modell használati útmutatója tartalmazza.

Ha kérdése van a megfelelő típus, az áramkör méretezése vagy az elosztótábla felépítése kapcsán, vegye fel velünk a kapcsolatot – szakértő csapatunk segít kiválasztani az igényeinek leginkább illő Tracon megoldást. Hasznos szakmai információkért tekintse meg a Villanyszerelési tanácsok építkezés előtt és a Miért van értelme a túlfeszültség-védelemnek? oldalakat is.
