Tracon Electric EVOU feszültségfigyelő relék: berendezésvédelem túl- és alulfeszültség ellen
A Tracon Electric EVOU feszültségfigyelő relék a hálózati feszültséget felügyelik, és a megengedett tartományon kívüli érték esetén lekapcsolják a fogyasztókat, megóvva azokat a károsodástól. A túlfeszültség – például hálózati hiba vagy a nullvezető megszakadása miatt – tönkreteheti az elektronikus eszközöket, az alulfeszültség pedig a motorok és kompresszorok túlmelegedését okozhatja. Az EVOU mindkét hibát figyeli: a beállított felső és alsó küszöb átlépésekor megszakítja az áramkört, majd a feszültség normalizálódása után automatikusan visszakapcsol.
A választék egyfázisú, 2P és háromfázisú, 4P kivitelben érhető el, 40 A és 63 A névleges áramerősséggel, így a kisebb fogyasztói körök és a nagyobb betáplálások egyaránt védhetők. A készülékek beépített automatikus visszakapcsolással működnek, beállított bekapcsolási, kioldási és visszakapcsolási késleltetéssel, ami megakadályozza a felesleges ki-be kapcsolgatást ingadozó hálózaton. A háromfázisú kivitel a fáziskimaradást is érzékeli.
Az EVOU az elosztóban a túláram- és érintésvédelmi készülékek mellett a feszültség oldali berendezésvédelmet látja el; a túláramvédelemhez a Tracon Electric EVO kismegszakítók, az érintésvédelemhez pedig az EVO áram-védőkapcsolók illeszkednek. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOU feszültségfigyelő reléket?
Az EVOU feszültségfigyelő relé akkor a megfelelő választás, ha a hálózati feszültség ingadozása vagy hibája ellen szeretné védeni az értékes fogyasztókat. A készülék folyamatosan figyeli a feszültséget, és a megengedett tartományon kívüli érték esetén lekapcsolja a védett kört, majd a feszültség visszaállása után automatikusan újra bekapcsol. Ez a fajta berendezésvédelem kiegészíti a kismegszakító túláram-védelmét és a Fi-relé érintésvédelmét: együtt adják az elosztó teljes védelmét.
Mi ellen véd a feszültségfigyelő relé?
A feszültségfigyelő relé két fő hibajelenség ellen véd. A túlfeszültség – amely például a nullvezető megszakadásából vagy hálózati zavarból ered – károsíthatja vagy tönkreteheti az elektronikus berendezéseket. Az alulfeszültség pedig a motorok, kompresszorok és más induktív fogyasztók túlmelegedését, idő előtti meghibásodását okozhatja. Az EVOU mindkét esetben időben lekapcsol, mielőtt a kár bekövetkezne.
Hogyan működik az automatikus visszakapcsolás?
Amikor a feszültség elhagyja a megengedett tartományt, a relé rövid késleltetés után kiold és lekapcsolja a kört. A feszültség normalizálódása után a készülék nem azonnal, hanem egy beállított várakozási idő elteltével kapcsol vissza, így elkerüli a folyamatos ki-be kapcsolgatást ingadozó hálózaton. Ez a késleltetett, automatikus visszakapcsolás teszi lehetővé, hogy a védelem felügyelet nélkül, megbízhatóan működjön.
Egyfázisú vagy háromfázisú kivitel?
A 2P kivitel egyfázisú hálózathoz készült, és egyetlen fázis feszültségét felügyeli – tipikusan lakások, irodák és kisebb fogyasztói körök védelmére. A 4P kivitel háromfázisú hálózathoz való: mindhárom fázis feszültségét figyeli, és a fáziskimaradást is érzékeli. A háromfázisú változat ezért a háromfázisú motorok és gépek védelmében nélkülözhetetlen, ahol a fázishiány komoly kárt okozhat.
40 A vagy 63 A?
A névleges áramerősség a védett kör terhelhetőségéhez igazodik. A 40 A-es kivitel a kisebb fogyasztói körökhöz, a 63 A-es pedig a nagyobb terhelésű betáplálásokhoz illeszkedik. A megfelelő érték a védett kör áramfelvételétől függ.
Tipikus felhasználási területek
- Lakások és irodák elektronikus berendezéseinek védelme túlfeszültség ellen
- Háromfázisú motorok és gépek védelme fáziskimaradás és alulfeszültség ellen
- Hűtő- és klímaberendezések kompresszorainak védelme
- Napelemes és egyéb rendszerek, ahol a hálózati feszültség ingadozhat
- Olyan körök, ahol a felügyelet nélküli, automatikus visszakapcsolás fontos
- Nagyobb terhelésű betáplálások 63 A-es kivitellel
A teljes kínálat pólusszám és áramerősség szerint

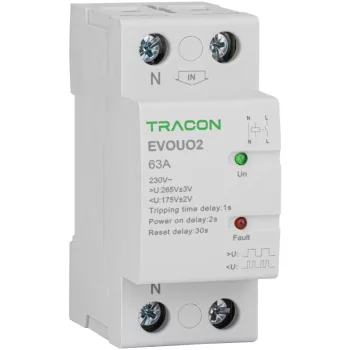

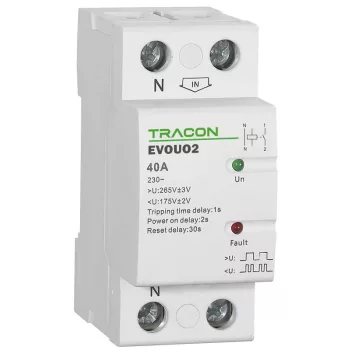

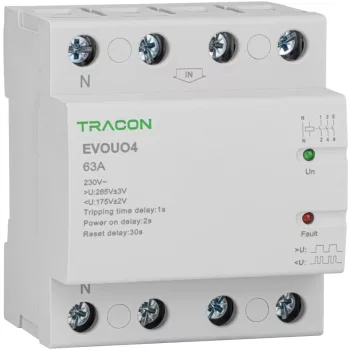

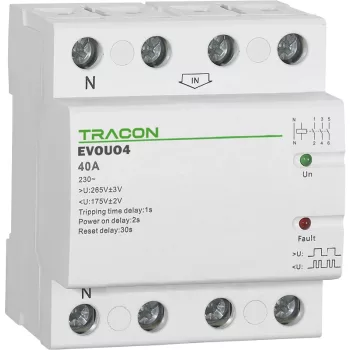

A sorozat egyfázisú, 2P (EVOUO2 és EVOUO2P63) és háromfázisú, 4P (EVOUO4 és EVOUO4P63) kivitelben érhető el, 40 A és 63 A névleges áramerősséggel. Mindegyik változat automatikus visszakapcsolással, beállított felső és alsó feszültségküszöbbel, valamint késleltetési idővel működik.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOU a feszültség oldali berendezésvédelmet adja, ami önállóan nem helyettesíti a többi védelmi készüléket. A túláram és rövidzárlat elleni védelmet a Tracon Electric EVO kismegszakítók, az érintésvédelmet pedig az EVO áram-védőkapcsolók (Fi-relék) biztosítják. A három készülék együtt alkotja az elosztó teljes körű védelmét: túláram, érintés és feszültség oldalról egyaránt.
Gyakori kérdések
Helyettesíti az EVOU a túlfeszültség-védőt? Nem teljesen. A feszültségfigyelő relé a tartós túl- és alulfeszültség ellen véd lekapcsolással, míg a túlfeszültség-levezető a villámcsapásból vagy kapcsolásból eredő, rövid feszültségcsúcsokat vezeti le. A kettő egymást kiegészíti a teljes feszültségvédelemhez.
Miért fontos a fáziskimaradás érzékelése? Mert ha egy háromfázisú motor egyik fázisa kimarad, a motor a maradék két fázisról próbál tovább működni, ami gyors túlmelegedéshez és tönkremenetelhez vezet. A 4P kivitel ezt érzékeli, és időben lekapcsol.
Magától visszakapcsol a készülék? Igen. A feszültség normalizálódása után a beállított várakozási idő elteltével a relé automatikusan visszakapcsolja a kört, így nincs szükség kézi beavatkozásra.
A hálózati zavarok és a túlfeszültség elleni védelemről a miért van értelme a túlfeszültség-védelemnek oldalon olvashat bővebben az Elektrikstore-nál.
