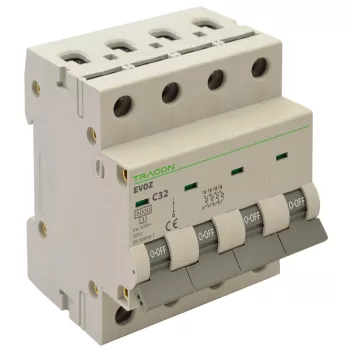

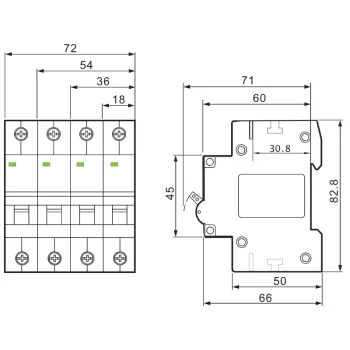

A Tracon Electric EVOZ 4P 6kA kismegszakítók az EVOZ sorozat négypólusú készülékei, amelyek háromfázisú áramkör mindhárom fázisvezetőjét és a nullvezetőt egyszerre szakítják meg túlterhelés és rövidzárlat esetén. A 6 kA-es megszakítási képesség a lakossági és kereskedelmi elosztók zárlati áramaihoz ad megfelelő biztonsági tartalékot. A négypólusú kivitel teljes körű leválasztást biztosít (3 fázis + null), ezért háromfázisú főkörök és alelosztó-betáplálások leválasztására ajánlott, ahol a nullvezető megszakítása is szükséges.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a rezisztív, ohmos terhelésű körökhöz, a C karakterisztika az általános motoros terhelésekhez és a nagyobb bekapcsolási áramú eszközökhöz, a D karakterisztika pedig az erősen induktív, nagy indítási áramú háromfázisú motorokhoz és transzformátorokhoz illeszkedik. A DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
A 4P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg a EVOZ 1P, EVOZ 2P és EVOZ 3P kivitelt, vagy lépjen vissza a teljes EVOZ 6kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOZ 4P 6kA kismegszakítókat?
Az EVOZ 4P 6kA kismegszakító ott a megfelelő választás, ahol háromfázisú áramkör teljes körű – mindhárom fázis és a null együttes – leválasztására van szükség. A négypólusú kivitel egyszerre bontja mind a négy vezetőt, így a leválasztott háromfázisú kör biztonságosan feszültségmentesíthető. A háromféle – B, C és D – karakterisztikának köszönhetően az általános háromfázisú köröktől a nagy indítási áramú motorokig minden feladathoz megtalálható a megfelelő készülék.
Mire való a négypólusú kismegszakító?
A négypólusú kismegszakító a háromfázisú hálózat mindhárom fázisvezetőjét és a nullvezetőt egyszerre szakítja meg túláram vagy rövidzárlat esetén. A tartós túlterhelést a termikus kioldó késleltetve, a hirtelen rövidzárlatot az elektromágneses kioldó pillanatszerűen érzékeli és bontja. A négypólusú kivitel legfőbb előnye a teljes körű leválasztás: a nullvezető is megszakad, ami a főkörök és alelosztó-betáplálások biztonságos feszültségmentesítéséhez elengedhetetlen, például karbantartáskor.
Melyik karakterisztikát válassza: B, C vagy D?
A karakterisztika azt határozza meg, a névleges áram hányszorosánál old ki az elektromágneses kioldó a rövidzárlati tartományban:
- B karakterisztika – 3–5-szörös névleges áramnál old ki, a rezisztív, ohmos terhelésű háromfázisú körökhöz.
- C karakterisztika – 5–10-szeres értéknél old ki, az általános motoros terhelésekhez és a nagyobb bekapcsolási áramú eszközökhöz illeszkedik.
- D karakterisztika – 10–20-szoros értéknél old ki, az erősen induktív, nagy indítási áramú háromfázisú motorokhoz, transzformátorokhoz és technológiai berendezésekhez ajánlott, ahol a C karakterisztika téves kioldást okozna.
Tipikus felhasználási területek
- Háromfázisú főkörök teljes körű, 3 fázis + null leválasztása
- Alelosztó-betáplálások leválasztása és védelme
- Háromfázisú motorok és gépek védelme megfelelő karakterisztikával
- Kereskedelmi és ipari elosztók háromfázisú főköri leágazásai
- Nagy indítási áramú induktív terhelések védelme D karakterisztikával
- Felújítás és bővítés meglévő EVO rendszerű elosztókban
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom karakterisztikában elérhető:
- B karakterisztika (EVOZ4B1 … EVOZ4B63) – rezisztív, ohmos háromfázisú terhelésekhez.
- C karakterisztika (EVOZ4C1 … EVOZ4C63) – általános motoros terhelésekhez és nagyobb bekapcsolási áramú eszközökhöz.
- D karakterisztika (EVOZ4D1 … EVOZ4D63) – erősen induktív, nagy indítási áramú háromfázisú motorokhoz és transzformátorokhoz.
Hogyan illeszkedik a teljes védelmi rendszerbe?
A négypólusú kismegszakító a háromfázisú túláramvédelem és teljes leválasztás eszköze, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett háromfázisú betáplálás kialakításához a 4P kismegszakítóhoz illeszkedő, négypólusú soroló sín használata javasolt.
Gyakori kérdések
Mikor kell 4P a 3P helyett? Akkor, ha a háromfázisú kör teljes leválasztása szükséges, azaz a nullvezetőt is meg kell szakítani. Ez főkörök és alelosztó-betáplálások esetén, valamint karbantartási feszültségmentesítéskor fontos, ahol a null önálló bontása biztonsági követelmény.
Mikor válasszak D karakterisztikát? Akkor, ha a háromfázisú fogyasztónak nagy a bekapcsolási áramlökése – például nagyobb motoroknál vagy transzformátoroknál –, és a C karakterisztika téves kioldást okozna. A D karakterisztika a névleges áram 10–20-szorosánál old ki, így elviseli a magas indítási áramot.
Melyik amperhatárt válasszam? A névleges áramerősséget a védendő fogyasztó teljesítményéhez és a vezeték keresztmetszetéhez kell igazítani. A pontos méretezés a tervező feladata.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
