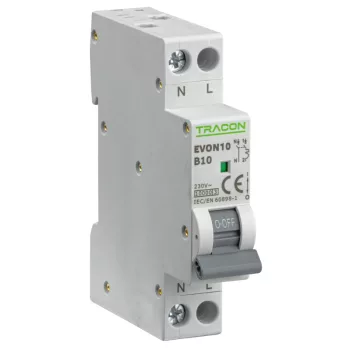

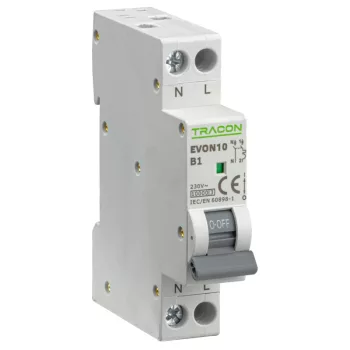

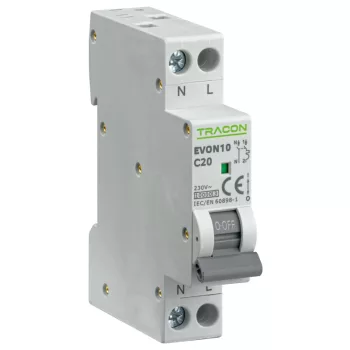

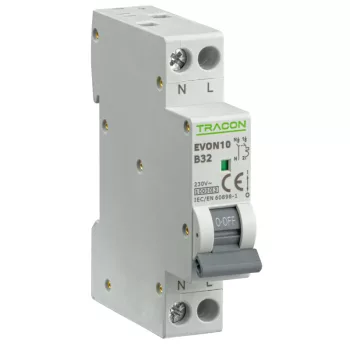

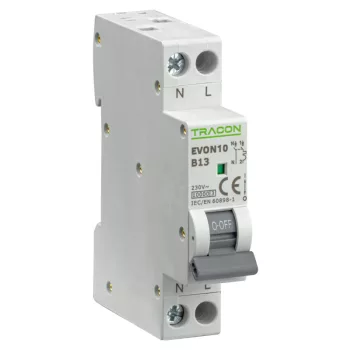

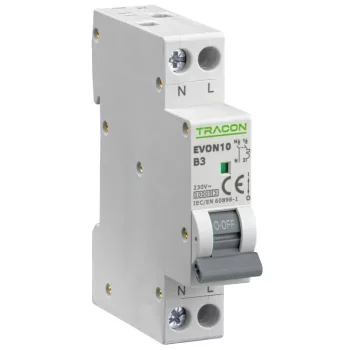

Tracon Electric EVON 1P+N 10kA kismegszakítók – fázis és null védelme egy modulban
A Tracon Electric EVON 1P+N 10kA kismegszakítók egyfázisú áramkörben a fázisvezetőt védik túlterhelés és rövidzárlat ellen, miközben a null vezetőt is megszakítják – mindezt egyetlen modul szélességben. Ez a kombinált 1P+N kialakítás a kétpólusú leválasztás biztonságát kínálja, de feleakkora helyigénnyel, ezért kifejezetten előnyös a magas áramkörszámú lakossági és kereskedelmi elosztótáblákban, ahol fontos a helytakarékosság. A 10 kA-es megszakítási képesség a kereskedelmi és könnyű ipari táblák magasabb zárlati áramaihoz ad biztonsági tartalékot.
A választék B és C kioldási karakterisztikával, 1 A-től 40 A-ig terjedő amperhatár-szinttel érhető el, finom lépcsőzéssel a kisebb áramértékek között is. A B karakterisztika a világítási, dugalj- és rezisztív körökhöz illeszkedik, míg a C karakterisztika a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz. A DIN-sínre pattintható, egy modul széles kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
Az EVON 1P+N a helytakarékos egyfázisú védelem megoldása; ahol hagyományos, teljes szélességű kivitelre van szükség, ott az EVOTDA 1P és EVOTDA 2P kismegszakítók a megfelelők. A teljes moduláris kínálatért tekintse meg a Tracon Electric EVO kismegszakítók kategóriát, és válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVON 1P+N 10kA kismegszakítókat?
Az EVON 1P+N kismegszakító akkor a megfelelő választás, ha egyfázisú áramkörben a fázis és a null együttes megszakítására van szükség, de a táblában korlátozott a hely. A kombinált 1P+N kialakítás a kétpólusú leválasztás biztonságát adja egyetlen modul szélességben, így a magas áramkörszámú lakossági és kereskedelmi elosztótáblákban a leghatékonyabb helykihasználást teszi lehetővé. A 10 kA-es megszakítási képesség a magasabb zárlati áramú kereskedelmi és könnyű ipari táblákhoz nyújt megfelelő tartalékot.
Mit jelent az 1P+N kialakítás?
Az 1P+N kismegszakító a fázisvezetőt teljes értékű túláram- és rövidzárlat-védelemmel látja el, miközben a null vezetőt is megszakítja a kioldáskor. Így bontás után az áramkör mindkét vezetője leválik, ami nagyobb biztonságot ad, mint a csak fázist bontó 1P kivitel. A különlegessége, hogy ezt a kétpólusú működést egyetlen modul szélességben valósítja meg, szemben a hagyományos 2P kivitellel, amely két modult foglal el.
Mikor válassza az 1P+N-t a hagyományos kivitelek helyett?
Az 1P+N akkor ideális, ha a teljes leválasztás biztonsága és a helytakarékosság egyszerre fontos – például sok áramkört tartalmazó lakáselosztókban vagy kereskedelmi táblákban. Ahol bőven van hely, vagy a tervező hagyományos, teljes szélességű kialakítást ír elő, ott a 2P kivitel is használható. A választást a táblahely és a tervezői előírás együtt határozza meg.
Tipikus felhasználási területek
- Magas áramkörszámú lakossági elosztótáblák, ahol a helytakarékosság kulcsfontosságú
- Kereskedelmi egységek sűrűn szerelt elosztótáblái
- Világítási és dugaljkörök fázis + null megszakítással
- Érzékeny háztartási berendezések teljes leválasztást igénylő körei
- Felújítás és bővítés meglévő táblákban, ahol új áramkört kell elhelyezni szűk helyen
- Almérő- és aleloszó táblák kompakt egyfázisú leágazásai
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 3, 4, 5, 6, 10, 13, 16, 20, 25, 32 és 40 A névleges áramerősséggel, mindkét karakterisztikában elérhető, finom lépcsőzéssel a kis áramértékek között is:
- B karakterisztika (EVON10B1 … EVON10B40) – 3–5-szörös névleges áramnál old ki, a világítási, dugalj- és rezisztív körök tipikus választása.
- C karakterisztika (EVON10C1 … EVON10C40) – 5–10-szeres értéknél old ki, a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz illeszkedik.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az 1P+N kismegszakító a túláram- és rövidzárlat-védelmet látja el, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett betáplálás kialakításához az 1P+N kismegszakítóhoz illeszkedő soroló sín használata javasolt.
Gyakori kérdések
Mi a különbség az 1P+N és a 2P kismegszakító között? Mindkettő megszakítja a fázist és a null vezetőt, de az 1P+N ezt egyetlen modul szélességben teszi, míg a hagyományos 2P két modult foglal el. Az 1P+N tehát ugyanazt a teljes leválasztást nyújtja kompaktabb kivitelben.
Mikor előnyös az 1P+N? Olyan táblákban, ahol sok áramkört kell kis helyen elhelyezni, és emellett fontos a fázis + null együttes megszakítása. A helytakarékosság miatt ideális választás sűrűn szerelt lakossági és kereskedelmi elosztótáblákhoz.
Melyik amperhatárt válasszam? A névleges áramerősséget a védendő vezeték keresztmetszetéhez és a kör terheléséhez kell igazítani: világítási körökhöz tipikusan 10 A, dugaljkörökhöz 16 A a szokásos kiindulás. A pontos méretezés a tervező feladata.
