Tracon Electric EVO kismegszakítók

Miért válassza a Tracon EVO Kismegszakító Termékcsaládot?

A Tracon Electric EVO kismegszakító család a magyar lakossági, kereskedelmi és ipari villamos installációk egyik legszélesebb körű kínálata: egyetlen egységes termékcsaládon belül megtalálható minden védelmi szint a 6 kA-es lakossági alapfokozattól a 10 kA-es professzionális szinten át az ipari nagyáramú és a napelemes DC változatokig. Magyar gyökerű gyártóként a Tracon Electric kifejezetten a magyar és európai szabványokhoz illesztve készíti az EVO sorozatot, és különös figyelmet fordít a magyar lakossági és ipari installációk valós követelményeinek lefedésére. Ez a hub-oldal segít megérteni, hogy a hét EVO alkategória közül melyik felel meg legjobban a tervezett alkalmazásnak.

Mi az a Tracon EVO kismegszakító család, és miért nevezzük "teljes körűnek"?

A "teljes körű" jelző egészen pontos és kapacitív: a Tracon EVO termékcsalád minden tipikus kismegszakító-igényt lefed egyetlen kompatibilis platformon belül. Más gyártók moduláris sorozatai jellemzően egyetlen védelmi szintet kínálnak (pl. csak 6 kA-es lakossági, vagy csak 10 kA-es professzionális), és ha a felhasználónak két különböző szint kell ugyanazon az elosztótáblán, akkor két különböző sorozatot kell kombinálnia – ami eltérő megjelenést, eltérő tartozékigényt és bonyolultabb tervezést jelent.

Az EVO család ezzel szemben:

• 6 kA-es lakossági szintet kínál az EVOZ alszerieszben – a tipikus magyar lakossági installációkhoz megfelelő rövidzárási megszakítási képesség.


• 10 kA-es professzionális szintet kínál az EVOTDA alszerieszben – a kereskedelmi épületek, könnyű ipari rendszerek és magasabb rövidzárási kockázatú helyzetek igényeihez.


• 10 kA-es nagyáramú szintet kínál az EVOH alszerieszben – a 80-125 A tartományban működő nagy ipari áramkörökhöz, ahol a klasszikus moduláris kismegszakító mérete és terhelhetősége már nem elegendő.


• Helytakarékos 1P+N integrált kivitelt kínál az EVON alszerieszben – ahol fontos a fáz+null együttes leválasztás minimális modulhellyel.


• Egyenáramú (DC) változatot kínál a napelemes rendszerek számára – ahol a klasszikus AC kismegszakítók nem alkalmazhatók a DC oldalon.


• Kiegészítőket kínál a teljes rendszerhez – segédkontaktusok, kioldók és egyéb tartozékok, amelyek a moduláris EVO kismegszakítókhoz illeszthetők.

Ez az átfogó kínálat azt jelenti, hogy a tervező és a kivitelező villamos szakember egyetlen, egységes termékcsaládon belül tud minden áramkörhöz megfelelő kismegszakítót választani – egységes megjelenéssel, kompatibilis tartozékokkal, és koherens dokumentációval.

6 kA vagy 10 kA rövidzárási megszakítási képesség – melyiket válassza?

A rövidzárási megszakítási képesség (Icn) az a maximális rövidzárlati áram, amelyet a kismegszakító biztonságosan tud megszakítani a károsodás nélkül. A választás a védendő áramkör elvárt rövidzárlati áram (Ip) értékétől függ, amelyet a hálózat konfigurációja, a transzformátor mérete és a betáplálás távolsága határoz meg:

• 6 kA (EVOZ alszeriész): a tipikus magyar lakossági és kisebb kereskedelmi installációkhoz megfelelő. A magyar lakossági hálózatok jellemzően 6 kA alatt maradnak a lakásokra és kisebb családi házakra leágazó áramkörökön – a transzformátortól való nagyobb távolság természetesen csökkenti a maximális rövidzárlati áramot. Az EVOZ tehát a klasszikus lakossági választás. Részletes szakmai leírással lásd az EVOZ 6 kA kismegszakítók aloldalt.


• 10 kA (EVOTDA alszeriész): a magasabb rövidzárási kockázatú alkalmazásokhoz – kereskedelmi épületek, könnyű ipari rendszerek, transzformátorhoz közel lévő ingatlanok, nagy lakossági ingatlanok közvetlen háromfázisú betáplálással, alelosztó közvetlen csatlakozással. A 10 kA biztonsági tartalékot ad a kiszámíthatatlan helyzetekre is. Részletes szakmai leírással lásd az EVOTDA 10 kA kismegszakítók aloldalt.

A pontos rövidzárási képesség kiválasztását mindig villamos tervező vagy szakember végzi az MSZ HD 60364 magyar szabvány és a helyi hálózatban várható maximális rövidzárlati áram (Ip) alapján. Ha bizonytalan a választás, a 10 kA biztos választás, mert biztonsági tartalékot ad.

Mikor érdemes EVOH nagyáramú változatot választani?

Az EVOH 10 kA nagyáramú kismegszakítók kifejezetten a magas áramfelvételű ipari és kereskedelmi áramkörökhöz készültek, amelyek meghaladják a klasszikus moduláris kismegszakító 63 A-es felső határát. Tipikus felhasználás:

• Nagy ipari motorok (80, 100, 125 A) közvetlen védelmére, ahol a kombi védelem (RCBO) helyett dedikált nagyáramú kismegszakítóra van szükség.


• Alelosztó főbejárati pontján, ahol nagy áramú betáplálás kerül átkapcsolásra (pl. ipari műhely 80 A főkapcsolás).


• EV gyorstöltő rendszerek 22 kW feletti teljesítményű háromfázisú DC változatok, ahol a betáplálási áram meghaladja a klasszikus határt.


• Háromfázisú nagyobb elektromos berendezések (ipari kompresszorok, hűtőegységek, fémmegmunkáló gépek).

Mikor érdemes EVON 1P+N integrált változatot választani?

Az EVON alszeriész egy különleges, helytakarékos megoldás: a klasszikus 1P kismegszakító és a hozzá kapcsolódó null leválasztás funkcióját egyetlen, 1 modul széles készülékben egyesíti. Ez azt jelenti, hogy ahol a klasszikus 2P kismegszakító 2 modulnyi helyet foglalna el (egy MCB a fázishoz + egy a nullához), az EVON ugyanezt a védelmi szintet 1 modulban biztosítja.

Tipikus felhasználás: nagy áramkörszámú lakossági elosztótáblák, ahol a helytakarékosság fontos szempont; alelosztó kisebb fizikai mérete miatt ahol minden modulhely értékes; modernizációs projektek, ahol a meglévő tábla mérete nem növelhető, de új áramkörök kerülnek hozzáadásra. Két változatban érhető el:

• EVON 1P+N 10 kA – professzionális, magasabb rövidzárási kockázatra méretezett változat.


• EVON 1P+N 4,5 kA – kis lakossági alkalmazásokhoz, ahol a rövidzárási kockázat alacsony.

Mikor érdemes DC kismegszakítót választani?

A klasszikus AC kismegszakító kizárólag váltakozó áramú (AC) áramkörökhöz alkalmas – a belső kontaktusok és az ívoltó kamra AC ívlefutására van optimalizálva. Egyenáramú (DC) áramkörökben az AC kismegszakító nem nyújt megfelelő védelmet, mert a DC ív nem nullponton áthaladó (mint az AC), és a klasszikus ívoltás nem működik.

A DC kismegszakítók PV rendszerekhez kifejezetten a napelemes rendszerek egyenáramú oldali védelmére tervezett változatok – ahol a napelem-paneltől a hálózati inverterig terjedő DC áramkör védelmét biztosítják. Tipikus felhasználás:

• Lakossági napelemes rendszerek DC oldali kismegszakítója – a panel-tömb és az inverter között.


• Akkumulátoros (ESS) energiatároló rendszerek DC oldali leválasztása és védelme.


• Ipari napelemes installációk sub-string védelme.

A klasszikus AC kismegszakító életveszélyes lehet napelemes rendszerben, ha tévesen DC áramkörhöz csatlakoztatják – mert a DC ívkialakulás miatt a kismegszakító képes önálló kialvása nélkül égő ívvel maradni. Napelemes rendszerhez mindig dedikált DC kismegszakítót kell választani.

Hogyan illeszkedik az EVO kismegszakító család a teljes védelmi rendszerbe?

Az EVO kismegszakító önmagában nem ad teljes védelmi rendszert – csak a túláram és rövidzárlat ellen véd. A teljes védelmi spektrumhoz további EVO kiegészítő készülékek szükségesek, amelyek mind az EVO termékcsaládon belül elérhetők:

• EVO áram-védőkapcsolók / Fi-relék: érintésvédelem (földzárlati áram), 30 mA életvédelmi vagy 300 mA tűzvédelmi szinten.


• EVO Kombi Fi-relék (RCBO): a kismegszakító és Fi-relé funkciókat egyetlen készülékben egyesítő kombi védelem.


• Tracon AFDD ívkisülés-érzékelő: ívkisülés elleni védelem (tűzmegelőzés) – a klasszikus túláram-rövidzárlat-érintésvédelmi védelem felett egy magasabb szintű biztonsági réteg.


• EVOU feszültségfigyelő relék: tartós túl- vagy alulfeszültség elleni védelem, motoros berendezések és érzékeny elektronikák védelmére.


• EVOTIK leválasztó kapcsolók: kézi főkapcsolók a tábla manuális leválasztásához.


• Tracon soroló sínek: a kismegszakítók közötti rendezett, professzionális összeköttetés gyűjtősín-rendszerrel.

A teljes 7 alkategóriából álló kínálat

Védelmi képességek szerint csoportosítva

• EVOZ 6 kA kismegszakítók: lakossági és kis kereskedelmi alapfokozat, 1P/2P/3P/4P kivitelben, B és C karakterisztikával, teljes amperhatár-tartomány.

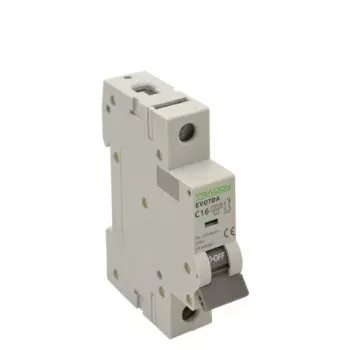

• EVOTDA 10 kA kismegszakítók: kereskedelmi és könnyű ipari szint, magasabb rövidzárási megszakítási képességgel, 1P/2P/3P/4P kivitelben.

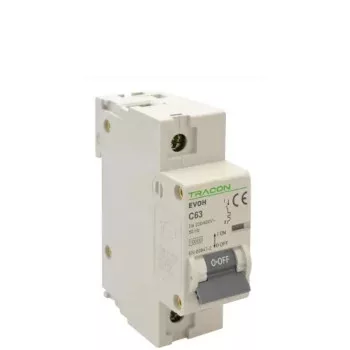

• EVOH 10 kA nagyáramú kismegszakítók: ipari nagyáramú változat, a klasszikus 63 A-es határ felett, magas terhelhetőségű háromfázisú motorokhoz és alelosztó főbejáratokhoz.

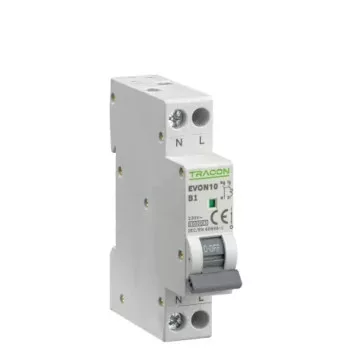

• EVON 1P+N 10 kA kismegszakítók: helytakarékos integrált megoldás, 1 modul széles, professzionális rövidzárási képességgel.

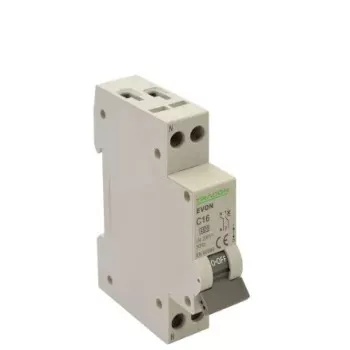

• EVON 1P+N 4,5 kA kismegszakítók: helytakarékos integrált megoldás, 1 modul széles, kis lakossági alkalmazásokhoz.

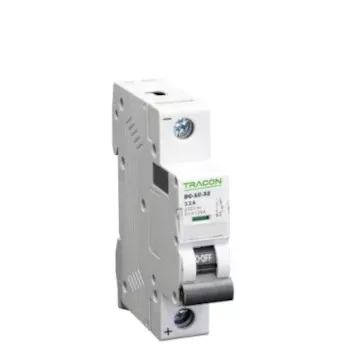

• DC kismegszakítók PV rendszerekhez: kifejezetten napelemes rendszerek egyenáramú oldali védelmére.

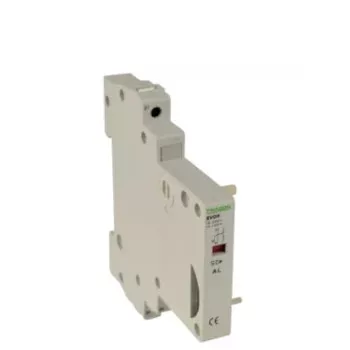

• EVO kismegszakító kiegészítők: segédkontaktusok, kioldók és egyéb tartozékok az EVO kismegszakítókhoz.

Gyakori kérdések

Az EVO termékcsalád középső vagy professzionális szintű?

Az EVO család nem egyetlen szintre van pozícionálva – ez a fő különbsége más gyártók moduláris sorozataihoz képest. Az EVO család keretein belül megtalálható minden szint a 6 kA-es lakossági alapfokozattól (EVOZ) a 10 kA-es professzionális szinten át (EVOTDA) az ipari nagyáramú változatig (EVOH) és a speciális DC napelemes változatig. Ez azt jelenti, hogy nem kell EVO mellett másik sorozatra váltani, ha a tervezett alkalmazás magasabb védelmi szintet vagy speciális funkciót igényel.

Egy lakásban milyen EVO kismegszakítót válasszak?

A klasszikus magyar lakossági installációhoz az EVOZ 6 kA sorozat a tipikus választás – elegendő a 99%-ban előforduló lakossági rövidzárási kockázathoz, és műszakilag a magyar lakossági hálózati körülményekhez méretezett. Ha a lakás közvetlenül egy transzformátor közelében helyezkedik el, vagy ha a tervező magasabb biztonsági tartalékot ír elő, akkor az EVOTDA 10 kA változat választható. Új építésű családi házaknál, ahol a tervező a teljes védelmi koncepciót egységesen 10 kA-re méretezi, szintén az EVOTDA a logikus választás.

Mit jelent az "1P+N integrált" az EVON-nál? Milyen különbség van a klasszikus 2P kismegszakítóhoz képest?

A klasszikus 2 pólusú (2P) kismegszakító 2 modul széles, és tartalmaz két teljes védelmi mechanizmust – egyet a fázishoz és egyet a nullához. Az EVON 1P+N integrált változat csak a fázishoz tartalmaz teljes védelmi mechanizmust (túláram és rövidzárlat-érzékelő), míg a null vezető csak egy egyszerű leválasztó kapcsoláson keresztül megy át (nincs külön védelmi mechanizmus a nullán). Ez biztonságilag teljes körű (mert a klasszikus lakossági rendszerben a fázis a "veszélyes" oldal, a null csak visszatérő vezeték), és 1 modul széles, így helytakarékos. Ideális ott, ahol a modulszámra figyelni kell.

Napelemes rendszerhez mindig DC kismegszakítót kell használnom?

Igen, a napelem-tömb és a hálózati inverter közötti DC oldalon. A napelemes rendszer Inverter utáni AC oldala (ahol a rendszer a hálózatra csatlakozik) klasszikus AC kismegszakítóval védhető. A DC oldal (panel → inverter) viszont kötelezően DC kismegszakítót igényel – mert a DC ívkialakulás miatt az AC kismegszakító nem képes megbízhatóan megszakítani a DC áramkört. A klasszikus AC kismegszakító DC használata tűzveszélyes és életveszélyes lehet.

Az EVO család kompatibilis más Tracon moduláris kismegszakító sorozatokkal?

Az EVO család és a többi Tracon moduláris kismegszakító azonos szabványos kalapsínes (DIN) alaprendszerre épülnek, ezért ugyanazon az elosztótáblán együtt is használhatók. A Tracon soroló sínek (gyűjtősínek) általában kompatibilisek a Tracon moduláris kismegszakítóival. Új projekt tervezésekor az EVO család az ajánlott választás a teljes körű termékkínálat és a modern specifikációk miatt – egyetlen termékcsaládon belül lefedi a 6 kA-tól a 10 kA-es nagyáramú változatokig terjedő teljes spektrumot.

Hogyan tervezzem meg a teljes EVO-alapú elosztótáblát?

Új tábla tervezésekor a következő lépéseket érdemes követni:

1. Sorozza fel az áramköröket (világítás, dugaljak, konyhai berendezések, EV töltő, napelemes inverter stb.).


2. Méretezze meg az egyes áramkörök áramfelvételét és válasszon megfelelő amperhatárt.


3. Határozza meg a kismegszakítók rövidzárási képességét (6 kA vagy 10 kA) a tervező által megadott Ip alapján.


4. Válassza ki a megfelelő EVO alszerieszt (EVOZ, EVOTDA, EVOH, EVON vagy DC).


5. Csoportosítsa az áramköröket Fi-relé szerint (vagy döntsön Kombi Fi-relé használata mellett áramkörönkénti védelemmel).


6. Tervezze be az AFDD ívkisülés-érzékelőt a kritikus körökhöz (alvótér, fa szerkezetű épületek).


7. Tervezze be az EVOU feszültségfigyelő relét, ha a hálózat instabilitása ismert.


8. Számítsa össze a teljes modulszámot és válasszon megfelelő méretű elosztószekrényt.


9. Tervezze be a soroló síneket a kismegszakítók közötti rendezett összeköttetéshez.

A pontos tervezést mindig villamos tervező vagy tapasztalt villamos szakember végzi, az MSZ HD 60364 magyar és európai szabvány szerint.

Ha kérdése van a megfelelő EVO kismegszakító kiválasztásával, a rövidzárási képesség méretezésével vagy a komplex védelmi koncepció kialakításával kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít kiválasztani az ingatlanához és igényeihez leginkább illő Tracon Electric megoldást. Hasznos szakmai információkért tekintse meg a Villanyszerelési tanácsok építkezés előtt, a Miért van értelme a túlfeszültség-védelemnek?, a Hogyan töltsük fel az elektromos autókat? és a Napelemes rendszerekről általában oldalakat is.
