Tracon Electric EVO Kombi FI-relék (áram-védőkapcsolók)

Miért válassza a Tracon Electric EVO Kombi FI-reléket?

A Kombi FI-relé akkor a megfelelő választás, ha egy áramkört egyszerre kell védeni túlterhelés, rövidzárlat és áramütés ellen, önálló, körönkénti érintésvédelemmel. Mivel a két funkciót egy készülékben egyesíti, helytakarékosabb, mint a külön kismegszakító és Fi-relé párosítás, és biztosítja, hogy egy hiba csak az érintett áramkört kapcsolja le, a tábla többi körét nem. Ez a szelektivitás növeli az elektromos rendszer megbízhatóságát és a felhasználói kényelmet.

Mi az a Kombi FI-relé (RCBO)?

A Kombi FI-relé egy olyan moduláris készülék, amely magában foglalja a kismegszakító túláram- és rövidzárlat-védelmét, valamint az áram-védőkapcsoló (Fi-relé) érintésvédelmét. Így egyetlen eszköz látja el azt a feladatot, amelyhez korábban két külön készülék kellett. A túláramvédelmet a termikus és elektromágneses kioldó, az érintésvédelmet pedig az áramkülönbség-érzékelő biztosítja, amely a megengedett hibaáram átlépésekor azonnal lekapcsol.

Hogyan válasszon a típusok között?

A megfelelő kivitel három fő szempont alapján határozható meg:

• Pólusszám – a 2P kivitel egyfázisú, a 4P kivitel háromfázisú áramkörökhöz való.
• Érzékenységi típus – az AC típus a tiszta váltakozó hibaáramot, az A típus a lüktető egyenáramú összetevőt is tartalmazó hibákat (modern elektronikus eszközök, EV-töltők), a B típus pedig a sima egyenáramú hibaáramot is érzékeli.
• Megszakítóképesség – a 4,5 kA a lakossági alapszint, a 6 kA a kereskedelmi, a 10 kA pedig a magasabb zárlati áramú kereskedelmi és könnyű ipari környezetekhez ajánlott.

Az elérhető alkategóriák

Egyfázisú, 2P kivitelek:

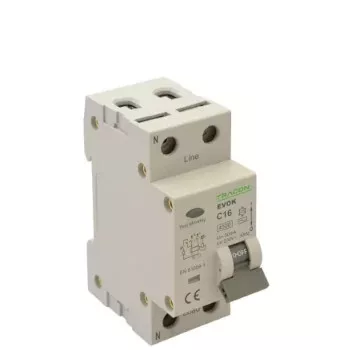

• EVOK – 2P, AC, 4,5 kA – lakossági alapszint, váltakozó hibaáramhoz.

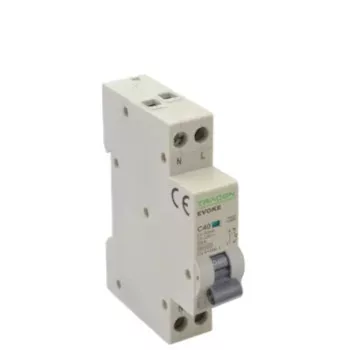

• EVOKE – 2P, AC, 6 kA, 1 modul – helytakarékos kereskedelmi kivitel.

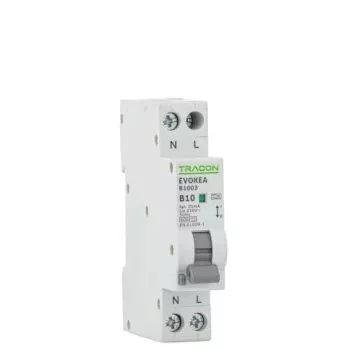

• EVOKEA – 2P, A, 6 kA, 1 modul – lüktető egyenáramú hibaáramhoz, kompakt méretben.

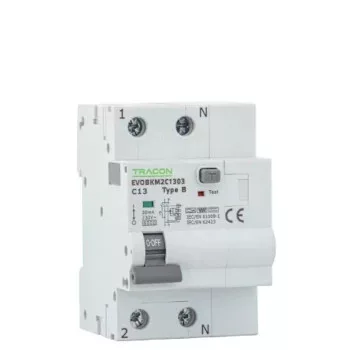

• EVOBKM2 – 2P, B, 6 kA – sima egyenáramú hibaáramhoz is alkalmas.

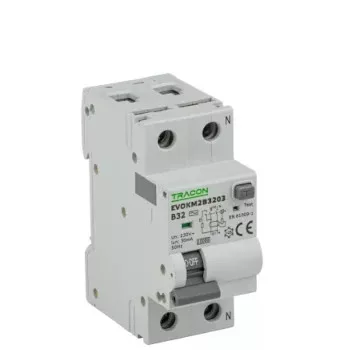

• EVOKM – 2P, AC, 10 kA – magasabb zárlati áramú körökhöz.

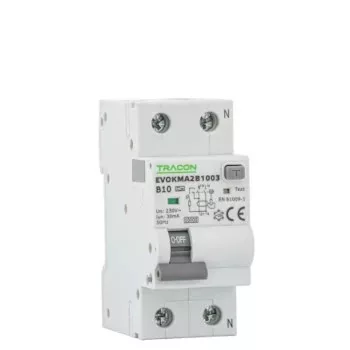

• EVOKMA2 – 2P, A, 10 kA – A típusú érzékenység magas megszakítóképességgel.

Háromfázisú, 4P kivitelek:

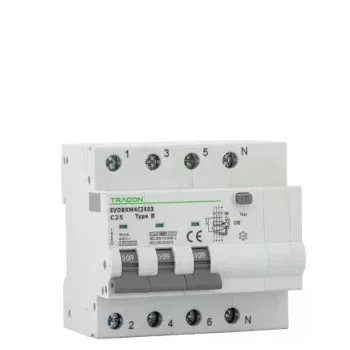

• EVOBKM4 – 4P, B, 6 kA – háromfázisú körök B típusú érintésvédelme.

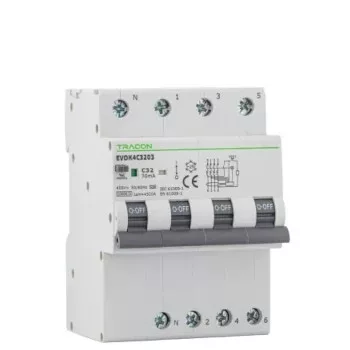

• EVOK4 – 4P, A, 10 kA – háromfázisú fogyasztók A típusú védelme.

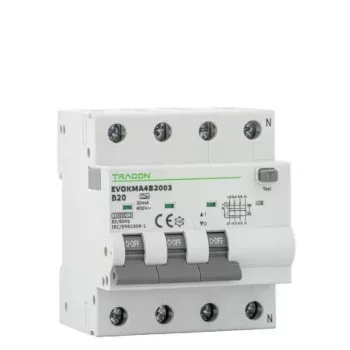

• EVOKMA4 – 4P, A, 10 kA – háromfázisú betáplálások magas megszakítóképességű kivitele.

Az áramkör fázisszáma, a védendő eszköz jellege és a hálózat zárlati viszonyai együtt határozzák meg a megfelelő kivitelt; a pontos kiválasztás a tervező feladata.

Tipikus felhasználási területek

• Lakossági és kereskedelmi áramkörök körönkénti, önálló érintésvédelme
• Fürdőszobai, konyhai és nedves helyiségek áramkörei
• EV-töltő áramkörök, ahol A vagy B típusú érzékenység szükséges
• Elektronikus eszközöket tápláló körök, ahol lüktető egyenáramú hibaáram léphet fel
• Háromfázisú fogyasztók érintésvédelme 4P kivitelben
• Olyan táblák, ahol a szelektív, körönkénti lekapcsolás fontos

Gyakori kérdések

Mi a különbség a Kombi FI-relé és a hagyományos Fi-relé között? A hagyományos Fi-relé csak érintésvédelmet ad, és önmagában nem véd túláram ellen, ezért elé kismegszakítót kell tenni. A Kombi FI-relé mindkét funkciót egyesíti, így körönként egyetlen készülékkel megoldható a teljes védelem.

Melyik érzékenységi típusra van szükségem? Hagyományos háztartási körökhöz általában az AC vagy A típus elegendő; modern elektronikus eszközökhöz és EV-töltőkhöz az A vagy B típus ajánlott, mert ezek a lüktető vagy sima egyenáramú hibaáramot is érzékelik. A pontos választás a védendő berendezés jellegétől függ.

Mikor kell 4P kivitel? Háromfázisú áramkörökhöz, ahol mind a három fázis és a null vezető együttes felügyelete és lekapcsolása szükséges.
