Tracon Electric EVOTDA 10kA kismegszakítók
A Tracon Electric EVOTDA 10kA sorozat kismegszakítói a kereskedelmi és könnyű ipari elosztóhálózatok túlterhelés és rövidzárlat elleni védelmét látják el. A 10 kA-es megszakítási képesség az EVOZ 6 kA-es lakossági alapfokozat professzionális párja: ott ajánlott, ahol a hálózat zárlati árama meghaladja a lakossági szintet, például a transzformátorhoz közelebb eső betáplálási pontoknál vagy nagyobb terhelésű alelosztóknál. A készülékek DIN-sínre pattinthatók, és az EVO moduláris rendszer szabványos kialakítását követik.
A kínálat pólusszám szerint négy alkategóriára tagolódik: 1P egyfázisú körök fázisvezetőjének védelmére, 2P fázis és null együttes leválasztásához, 3P háromfázisú fogyasztókhoz, valamint 4P három fázis és null teljes körű leválasztásához. Mindegyik kivitel B, C és D kioldási karakterisztikával érhető el a különböző áramkörtípusokhoz: a B karakterisztika a világítási és dugaljkörökhöz, a C karakterisztika a nagyobb bekapcsolási áramú, motoros és induktív terhelésekhez, a D karakterisztika pedig a kiugróan nagy indítási áramlökést adó ipari fogyasztókhoz illeszkedik.
Válassza ki a védendő áramkörnek megfelelő pólusszámot, és tekintse meg az adott kivitel teljes választékát: EVOTDA 1P, EVOTDA 2P, EVOTDA 3P és EVOTDA 4P. A teljes moduláris kínálatért látogasson el a Tracon Electric EVO kismegszakítók kategóriába, és bízzon a Tracon Electric magyar gyökerű minőségében az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOTDA 10kA kismegszakítókat?
A Tracon Electric EVOTDA 10kA sorozat akkor a helyes választás, ha az elosztó magasabb zárlati szilárdságot igényel, mint amit a lakossági alapszint nyújt. A 10 kA-es megszakítási képesség a kereskedelmi és könnyű ipari környezetekhez ad megfelelő biztonsági tartalékot, miközben a készülékek az EVO moduláris rendszer szabványos kialakítását követik, így zökkenőmentesen illeszkednek a meglévő elosztókba.
Mi az EVOTDA 10kA kismegszakító, és hogyan véd?
A kismegszakító két jelenség ellen véd: a tartós túlterhelést a termikus kioldó (bimetál) érzékeli és késleltetve old ki, a hirtelen rövidzárlatot pedig az elektromágneses kioldó pillanatszerűen szakítja meg. A 10 kA a rövidzárási megszakítási képességet jelöli: ekkora zárlati áramot képes a készülék biztonságosan, károsodás nélkül megszakítani. Emellett a kismegszakító kézzel is működtethető leválasztó elemként szolgál a karbantartás idejére.
Melyik pólusszámot válassza?
- EVOTDA 1P – egypólusú, helytakarékos kivitel (egy modul szélességű) egyfázisú világítási és dugaljkörök fázisvezetőjének védelmére, magas áramkörszámú elosztókhoz.

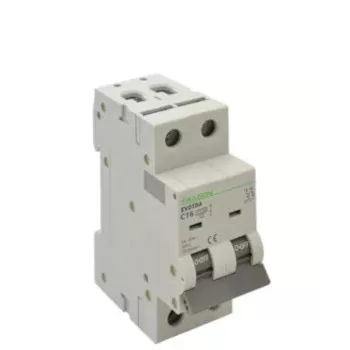

- EVOTDA 2P – kétpólusú kivitel a fázis és a null együttes, teljes körű leválasztásához egyfázisú körökben; a modern lakossági és kereskedelmi standard érzékeny berendezésekhez, kazánhoz, fürdőszobai körökhöz.

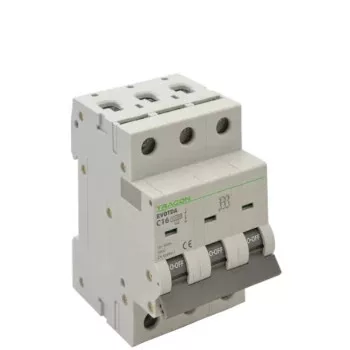

- EVOTDA 3P – hárompólusú kivitel háromfázisú motoros fogyasztókhoz, EV-töltőkhöz, klímakompresszorokhoz és ipari gépekhez.

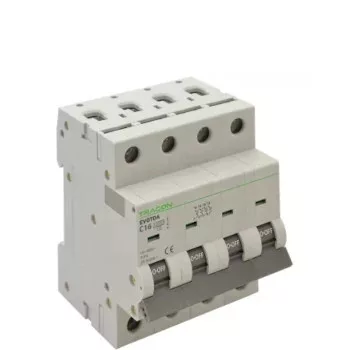

- EVOTDA 4P – négypólusú kivitel a három fázis és a null teljes körű leválasztásához; alelosztók főbejárati főkapcsolójaként és ipari karbantartási leválasztáshoz ideális.
B, C vagy D karakterisztika?
A B karakterisztika a névleges áram 3–5-szörösénél old ki, ezért a világítási, dugalj- és rezisztív körökhöz ajánlott. A C karakterisztika 5–10-szeres értéknél old ki, így a nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű tápegységgel rendelkező terhelésekhez illik. A D karakterisztika 10–20-szoros értéknél old ki, és ott indokolt, ahol a fogyasztó bekapcsoláskor kiugró áramlökést vesz fel, és emiatt a C karakterisztikájú készülék is feleslegesen kioldana: transzformátoroknál, hegesztőgépeknél, nagyobb motoroknál és kompresszoroknál.
Tipikus felhasználási területek
- Kereskedelmi egységek, üzletek és irodaházak elosztótáblái
- Társasházi és nagyobb lakóépületi alelosztók, ahol a zárlati áram a lakossági szint fölött van
- Könnyűipari gépek és berendezések áramköreinek védelme
- Háromfázisú motorok, klímakompresszorok és szivattyúk indítóköreinek védelme C karakterisztikával
- Transzformátoros és hegesztő-berendezések tápkörei D karakterisztikával
- EV-töltő áramkörök kialakítása
- Almérő- és alelosztó táblák moduláris bővítése meglévő EVO rendszerben
- Transzformátorhoz közeli betáplálási pontok, ahol nagyobb zárlati tartalék szükséges
Hogyan illeszkedik a teljes védelmi rendszerbe?
A kismegszakító a túláram- és rövidzárlat-védelem alapeleme, de egy teljes elosztóban más eszközökkel együtt működik. Az érintésvédelmet a Tracon Electric EVO Fi-relék biztosítják, míg a túláram- és érintésvédelem egy készülékben a kombinált Fi-relék (RCBO) révén valósul meg. A vezetékelés rendezett, biztonságos kialakításához a kismegszakító pólusszámával megegyező – 1P-hez 1P, 3P-hez háromfázisú, 4P-hez négypólusú – soroló sín használata javasolt.
Gyakori kérdések
Mit jelent a 10 kA megszakítási képesség? A 10 kA azt a legnagyobb zárlati áramot jelöli, amelyet a kismegszakító biztonságosan képes megszakítani károsodás nélkül. Ahol a hálózat zárlati árama meghaladja a lakossági alapszintet, ott a 10 kA-es készülék ad megfelelő védelmi tartalékot.
Mikor van szükség D karakterisztikára? Akkor, ha a fogyasztó bekapcsoláskor a névleges áram sokszorosát veszi fel rövid ideig, és emiatt a C karakterisztikájú készülék is kioldana. Tipikusan transzformátorok, hegesztőgépek, nagyobb motorok és kompresszorok tápköreinél indokolt, mindegyik pólusszámú kivitelben elérhető.
Hány pólusú kismegszakítóra van szükségem? Egyfázisú körhöz 1P vagy 2P, háromfázisú fogyasztóhoz 3P vagy 4P a megfelelő. A null vezető önálló megszakítása ott indokolt, ahol az áramkör teljes körű leválasztása szükséges.
A megfelelő kialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt, EV-töltő tervezéséhez pedig a hogyan töltsük fel az elektromos autókat útmutatót. A teljes választékért látogasson el a Tracon Electric EVO kismegszakítók kategóriába.
