Tracon Electric DC kismegszakítók PV rendszerekhez – napelemes hálózatok egyenáramú védelme
A Tracon Electric DC kismegszakítók kifejezetten a napelemes (PV) rendszerek egyenáramú oldalának túlterhelés és rövidzárlat elleni védelmére készültek. Az egyenáramú hálózatban a hibaív nem alszik ki magától úgy, mint a váltakozó áramú körben, ezért a DC oldalon kizárólag erre tervezett, egyenáramú megszakításra alkalmas kismegszakítót szabad alkalmazni. Ezek a készülékek a napelem-mezők, stringek és az inverter DC bemenete közötti szakasz biztonságos leválasztását és védelmét biztosítják.

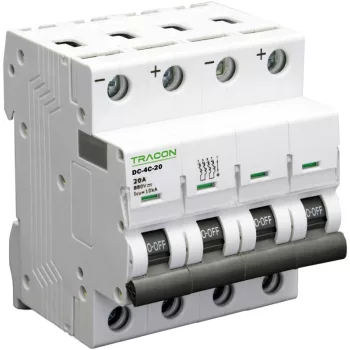

A kínálat 6 A-től 63 A-ig terjedő amperhatár-szinttel, 1P, 2P, 3P és 4P kivitelben érhető el, kizárólag C kioldási karakterisztikával. A pólusszám egyúttal a megengedett egyenáramú feszültséget is meghatározza: az 1P kivitel 220 V DC, a 2P 440 V DC, a 3P 660 V DC, a 4P pedig 880 V DC rendszerfeszültségig alkalmazható, mivel a pólusok sorba kapcsolásával nő az ívoltási képesség. A DIN-sínre pattintható kialakítás az EVO moduláris rendszer részeként illeszkedik a táblákba.
A megfelelő PV-védelem kialakításához a DC kismegszakító mellett gyakran túlfeszültség-védelem és leválasztó elem is szükséges. A teljes moduláris kínálatért tekintse meg a Tracon Electric EVO kismegszakítók kategóriát, és válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric DC kismegszakítókat PV rendszerekhez?
A napelemes rendszerek egyenáramú oldala speciális védelmet igényel: a DC ív nem szakad meg a feszültség nulladpontjában úgy, mint a váltakozó áramnál, ezért hosszabban és veszélyesebben éghet. A Tracon Electric DC kismegszakítók kifejezetten erre a feladatra tervezett ívoltó kamrákkal készülnek, így biztonságosan szakítják meg az egyenáramú stringeket és a napelem-mező betáplálását. Ez a sorozat a PV-rendszerek DC oldali túláram- és rövidzárlat-védelmének megbízható eleme.
Miért nem használható AC kismegszakító DC körben?
A váltakozó áramú (AC) kismegszakító az áram természetes nulladpontjára támaszkodik az ív megszakításához. Az egyenáramnál ilyen nulladpont nincs, ezért egy AC készülék nem képes biztonságosan eloltani a DC ívet, ami tartós ívégéshez és tűzveszélyhez vezethet. A DC kismegszakító ezzel szemben megerősített ívoltó rendszerrel rendelkezik, amely az egyenáramú ívet is megbízhatóan megszakítja.
Hogyan függ össze a pólusszám és a feszültség?
A DC kismegszakítónál a pólusok sorba kapcsolásával nő az ívoltási képesség, így a megengedett rendszerfeszültség is. Ezért a pólusszám megválasztása a PV-string feszültségétől függ:

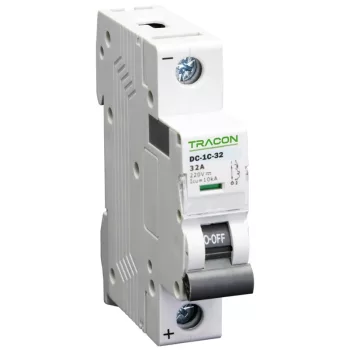

- 1P (DC-1C-6 … DC-1C-63) – 220 V DC rendszerfeszültségig.

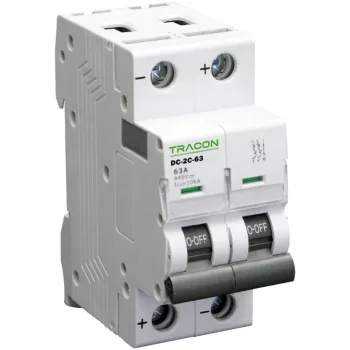

- 2P (DC-2C-6 … DC-2C-63) – 440 V DC rendszerfeszültségig.

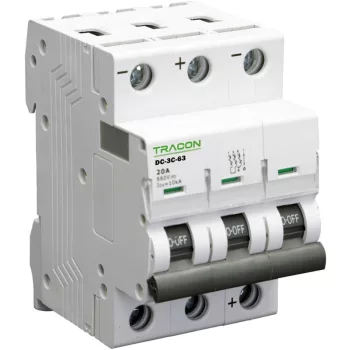

- 3P (DC-3C-6 … DC-3C-63) – 660 V DC rendszerfeszültségig.
- 4P (DC-4C-6 … DC-4C-63) – 880 V DC rendszerfeszültségig.
Mindegyik kivitel 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, kizárólag C karakterisztikával érhető el.
Tipikus felhasználási területek
- Napelemes string-ek és a napelem-mező DC oldali túláramvédelme
- Az inverter DC bemenete előtti leválasztás és védelem
- Lakossági és kereskedelmi PV-rendszerek DC főköre
- Több stringes rendszerek egyedi string-védelme
- Akkumulátoros energiatároló rendszerek egyenáramú köre
- Karbantartási leválasztás a napelemes DC szakaszon
Hogyan illeszkedik a teljes védelmi rendszerbe?
A DC kismegszakító a PV-rendszer egyenáramú túláram- és rövidzárlat-védelmét látja el, de a teljes védelemhez a DC oldali túlfeszültség-védelem is hozzátartozik, amely a villámcsapás és kapcsolási túlfeszültségek ellen véd. Az inverter utáni váltakozó áramú oldalon a hagyományos moduláris védelem, például a Tracon Electric EVO kismegszakítók és az EVO Fi-relék biztosítják a védelmet.
Gyakori kérdések
Miért kell külön DC kismegszakító a napelemes rendszerhez? Mert a napelem-mező egyenáramot termel, és az egyenáramú ívet csak erre tervezett kismegszakító képes biztonságosan megszakítani. Hagyományos AC készülék használata a DC oldalon tűzveszélyes.
Milyen pólusszámú készülék kell a rendszeremhez? A PV-string maximális egyenáramú feszültsége határozza meg: a string feszültségéhez kell igazítani a pólusszámot úgy, hogy a készülék megengedett DC feszültsége (220, 440, 660 vagy 880 V) meghaladja a rendszer feszültségét. A pontos méretezés a tervező feladata.
Miért csak C karakterisztikával készül? A C karakterisztika a PV-rendszerek bekapcsolási és üzemi áramviszonyaihoz illeszkedik, megbízható védelmet adva felesleges kioldás nélkül.
A napelemes rendszerek tervezéséről és kialakításáról bővebben a napelemes rendszerekről általában oldalon olvashat, a túlfeszültség-védelem fontosságáról pedig a miért van értelme a túlfeszültség-védelemnek útmutatóban az Elektrikstore-nál.
