Hogyan válasszon a Tracon Electric EVO áram-védőkapcsolók (FI-relék) közül?

Az áram-védőkapcsoló (FI-relé) a modern elosztótáblák alapvető érintésvédelmi készüléke. Feladata, hogy a hibaáramot – például a leromlott szigetelés vagy a véletlen érintés miatt fellépő áramot – felismerje, és a beállított küszöb felett lekapcsolja az áramkört. Mivel a FI-relé önmagában nem véd túláram és rövidzárlat ellen, mindig kismegszakítóval együtt alkalmazzák: a két készülék együtt adja a kör teljes védelmét. Az EVO sorozat FI-reléi két fő szempont szerint különböznek: az érzékenységi osztály és a megszakítóképesség szerint.

Mi az érzékenységi osztály, és miért fontos?

Az érzékenységi osztály azt határozza meg, milyen jellegű hibaáramot képes a készülék felismerni. Ez azért lényeges, mert a modern fogyasztók egyre gyakrabban okoznak nem tisztán váltakozó hibaáramot:

• AC típus – a tisztán váltakozó hibaáramot érzékeli; a hagyományos háztartási körök tipikus választása.
• A típus – a váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri; elektronikus eszközöknél, mosógépnél, indukciós főzőlapnál ajánlott.
• B típus – ezeken túl a sima egyenáramú hibaáramot is érzékeli; elektromos autótöltőkhöz, napelemes inverterekhez és frekvenciaváltókhoz szükséges.
• A/S típus – A típusú érzékenység késleltetett (szelektív) kioldással, ami a többszintű táblákban a szelektív működést biztosítja.

Mit jelent a megszakítóképesség?

A megszakítóképesség azt a legnagyobb zárlati áramot jelöli, amelyet a készülék biztonságosan elvisel. A 6 kA a tipikus lakossági hálózatokhoz, a 10 kA a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz méretezett. A megfelelő érték a hálózat zárlati viszonyaitól függ.

Mi a szelektivitás, és mire való az A/S típus?

Többszintű táblákban előfordul, hogy egy alsóbb körben fellépő hiba a fölérendelt FI-relét is kioldaná, így feleslegesen nagy területet lekapcsolva. A szelektív (S) típusú FI-relé késleltetve old ki, így lehetőséget ad az alárendelt készüléknek, hogy előbb lekapcsoljon. Ezzel csak a hibás kör válik le, a tábla többi része üzemben marad. Az A/S típus ezt a szelektivitást egyesíti az A típusú érzékenységgel.

A teljes EVO FI-relé kínálat

Az alkategóriák érzékenységi osztály és megszakítóképesség szerint csoportosítva:

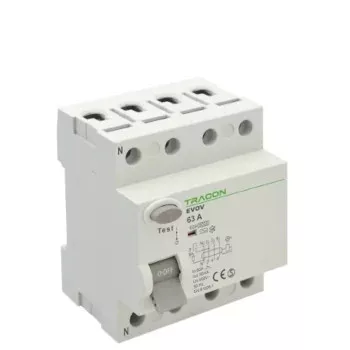

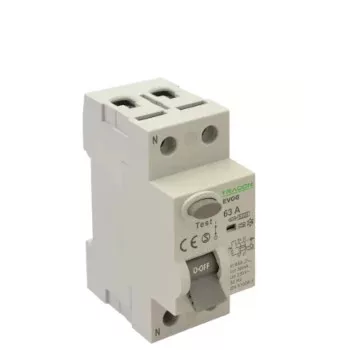

• 6 kA, lakossági és kisebb kereskedelmi szint: EVOG – A típus, 6 kA és EVOV – AC típus, 6 kA.
• 10 kA, kereskedelmi és könnyű ipari szint: EVOAG – A típus, 10 kA és EVOAV – AC típus, 10 kA.
• 10 kA, speciális igények: EVOB – B típus, 10 kA az egyenáramú hibaáramot okozó fogyasztókhoz, valamint EVOAGS – A/S típus, 10 kA a szelektív, késleltetett kioldáshoz.

Hogyan illeszkedik a teljes védelmi rendszerbe?

A FI-relé a táblában a kismegszakítókkal együtt alkot teljes védelmet: a Tracon Electric EVO kismegszakítók a túláram és rövidzárlat ellen védenek, a FI-relé pedig az érintésvédelmet látja el. Ahol mindkét funkciót egyetlen készülékben szeretné, ott a Kombi FI-relék (RCBO) kínálnak helytakarékos megoldást.

Gyakori kérdések

A FI-relé helyettesíti a kismegszakítót? Nem. A FI-relé csak érintésvédelmet ad, túláram és rövidzárlat ellen nem véd. Ezért mindig kismegszakítóval együtt kell alkalmazni, vagy a két funkciót egyesítő kombinált védőkapcsolót kell választani.

Hány áramkört védhet egy FI-relé? Egy FI-relé több, kismegszakítóval ellátott áramkör közös érintésvédelmét is elláthatja. A pontos felosztást a tervező határozza meg a terhelés és a szelektivitás figyelembevételével.

Melyik érzékenységi típust válasszam? Hagyományos körökhöz az AC vagy A típus, elektronikus eszközökhöz az A típus, EV-töltőhöz és napelemes inverterhez a B típus, többszintű táblák szelektivitásához pedig az A/S típus ajánlott.
