Tracon Electric EVOHK installációs kontaktorok: távvezérelt kapcsolás nagyobb terhelésekhez
A Tracon Electric EVOHK installációs kontaktorok elektromosan vezérelt kapcsolókészülékek, amelyek egy vezérlőjel hatására kapcsolják be vagy ki a terhelést. A kontaktor egy belső tekercs (vezérlőkör) segítségével működik: ha a tekercs feszültséget kap, az érintkezők záródnak és bekapcsolják a fogyasztót. Így a nagyobb áramú terhelés – például világítás, fűtés vagy szivattyú – távolról, kis vezérlőjellel kapcsolható, akár kapcsolóról, időkapcsolóról, termosztátról vagy okosotthon-rendszerről.
A választék 2×NO és 4×NO érintkező-kiosztással, valamint NO + NC kombinációval érhető el, 25 A-től 100 A-ig terjedő kapcsolási árammal. A vezérlőfeszültség 230 V AC vagy 24 V AC, így az erősáramú és a kisfeszültségű vezérlésű rendszerekhez egyaránt illeszkedik. A moduláris, DIN-sínre szerelhető kivitel zajtalan, megbízható kapcsolást biztosít, és illeszkedik az EVO rendszer többi készülékéhez az elosztóban.
Az EVOHK az elosztóban a vezérelt kapcsolás funkcióját látja el; a kapcsolt kör túláram- és rövidzárlat-védelmét a Tracon Electric EVO kismegszakítók adják hozzá, a kézi leválasztáshoz pedig az EVOTIK leválasztó kapcsolók illeszkednek. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOHK installációs kontaktorokat?
Az EVOHK installációs kontaktor akkor a megfelelő választás, ha egy nagyobb terhelést távolról, vezérlőjellel szeretne kapcsolni. A kontaktor egy belső tekercs segítségével működik: a vezérlőkör feszültsége zárja vagy nyitja az érintkezőket, így a fő terhelés egyetlen kis vezérlőjellel kapcsolható. Ez teszi lehetővé, hogy a kapcsolást kapcsoló, időkapcsoló, termosztát vagy automatika vezérelje, miközben maga a nagyáramú kör biztonságosan, zajtalanul kapcsolódik az elosztóban.
Mi az a kontaktor, és hogyan működik?
A kontaktor egy elektromágnesesen működtetett kapcsoló. A készülék belsejében egy tekercs (vezérlőkör) található: amikor ez feszültséget kap, mágneses tér keletkezik, amely zárja a fő érintkezőket, és bekapcsolja a terhelést. A vezérlőjel megszűnésekor az érintkezők nyitnak. Így a vezérlőkör – amely lehet kisfeszültségű is – és a kapcsolt fő kör elkülönül egymástól, ami biztonságos és rugalmas vezérlést tesz lehetővé.
Mit jelent a NO és NC érintkező?
Az érintkezők alaphelyzete kétféle lehet. A NO (alaphelyzetben nyitott) érintkező vezérlőjel hatására záródik, így a terhelés akkor kapcsol be, amikor a tekercs feszültséget kap – ez a leggyakoribb. Az NC (alaphelyzetben zárt) érintkező fordítva működik: alaphelyzetben zárt, és a vezérlőjelre nyit. Az EVOHK sorozat 2×NO és 4×NO kivitelben, valamint NO + NC kombinációval érhető el, így a vezérlési logika a feladathoz igazítható.
230 V vagy 24 V vezérlőfeszültség?
A vezérlőfeszültség azt határozza meg, milyen jellel működtethető a kontaktor tekercse. A 230 V AC vezérlés a hagyományos erősáramú rendszerekhez illeszkedik, ahol a vezérlőjel közvetlenül a hálózati feszültségről érkezik. A 24 V AC vezérlés a kisfeszültségű vezérlőrendszerekhez való – például épületautomatikához vagy biztonsági okokból elkülönített vezérlőkörökhöz. A választást a vezérlőrendszer feszültsége határozza meg.
Milyen kapcsolási áramot válasszon?
A névleges kapcsolási áram a kapcsolt terhelés áramfelvételéhez igazodik. A 25–40 A-es kivitelek a kisebb világítási és fűtési körökhöz, a 63–80 A-esek a nagyobb csoportokhoz, a 100 A-es kivitel pedig a jelentős terhelésű körökhöz illeszkedik. A megfelelő érték a kapcsolt fogyasztó teljesítményétől függ.
Tipikus felhasználási területek
- Nagyobb világítási körök központi, távoli kapcsolása
- Elektromos fűtés és bojler időkapcsolós vagy termosztátos vezérlése
- Szivattyúk, szellőztetők és egyéb gépek automatikus kapcsolása
- Lépcsőházi és közösségi világítás vezérlése
- Okosotthon- és épületautomatikai rendszerek terheléskapcsolása
- Kisfeszültségű, 24 V-os vezérlésű ipari és biztonsági körök
A teljes kínálat érintkező, áram és vezérlőfeszültség szerint

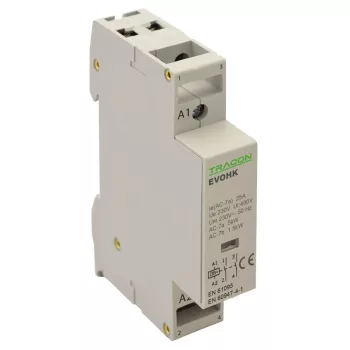

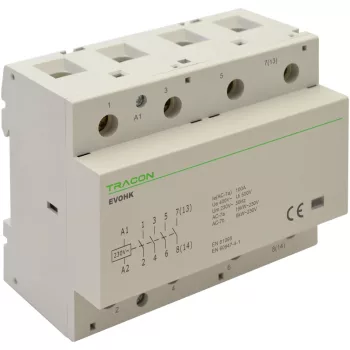

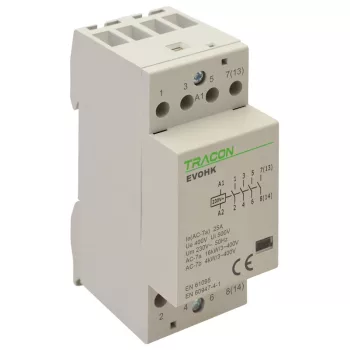

A sorozat 2×NO és 4×NO érintkező-kiosztással, NO + NC kombinációval, 25, 40, 63, 80 és 100 A kapcsolási árammal, valamint 230 V AC és 24 V AC vezérlőfeszültséggel érhető el. A kisebb, egyfázisú terhelésekhez a kétpólusú változatok (például EVOHK2-25 és EVOHK2-100), a háromfázisú körökhöz pedig a négypólusú kivitelek (például EVOHK4-25 és EVOHK4-100) illeszkednek.
Hogyan illeszkedik a teljes rendszerbe?
Az EVOHK a vezérelt kapcsolás funkcióját adja, és nem helyettesíti a védelmi készülékeket. A kapcsolt kör túláram és rövidzárlat elleni védelmét a Tracon Electric EVO kismegszakítók biztosítják, a kézi feszültségmentesítést pedig az EVOTIK leválasztó kapcsolók teszik lehetővé. A kontaktor ezekkel együtt alkotja az elosztó teljes kapcsolási és védelmi rendszerét.
Gyakori kérdések
Véd a kontaktor túláram ellen? Nem. A kontaktor kizárólag vezérelt kapcsolásra való, automatikus védelmi funkciója nincs. A túláram- és rövidzárlat-védelmet a kismegszakító biztosítja, amelyet a kontaktor mellé kell beépíteni.
Mi a különbség a kontaktor és a relé között? A működési elv hasonló, de a kontaktor nagyobb terhelési áramok kapcsolására készült, és tartós, folyamatos terhelés kapcsolására méretezett. Az installációs kontaktor kifejezetten a moduláris elosztókba, DIN-sínre szerelhető kivitelben készül.
Miért zajtalan az EVOHK? Az installációs kontaktorok kialakítása csendes működésre optimalizált, így lakó- és irodai környezetben is alkalmazható anélkül, hogy zavaró kapcsolási zajt okozna.
