A Tracon Electric EVOH 10 kA nagyáramú kismegszakítók a magas, 63 A feletti névleges áramú áramkörök túlterhelés és rövidzárlat elleni védelmét látják el. Ez a sorozat az EVO termékcsalád ipari nagyáramú fokozata: ott alkalmazzák, ahol a hagyományos, 63 A-ig terjedő moduláris kismegszakítók már nem elegendőek, például elosztók főkapcsolójaként, nagy teljesítményű ipari gépek és alelosztók betáplálásánál. A 10 kA-es megszakítási képesség a kereskedelmi és ipari elosztók zárlati áramaihoz ad megfelelő tartalékot.
A kínálat 63, 80, 100 és 125 A névleges áramerősséggel, 1P, 2P, 3P és 4P kivitelben érhető el, B és C kioldási karakterisztikával. A C karakterisztika a motoros és induktív főáramkörök bekapcsolási áramlökéseihez, a B karakterisztika pedig a hosszú vezetékű, túlnyomóan rezisztív terhelésű körökhöz illeszkedik. A készülékek pólusonként 1,5 modul szélességűek, így kompakt méretben biztosítják a nagy áramú védelmet, és DIN-sínre pattintva illeszkednek az EVO moduláris rendszerbe.
Az EVOH nagyáramú sorozat a 63 A-ig terjedő EVOTDA 10kA kismegszakítók természetes folytatása a magasabb áramtartományban. A teljes moduláris védelmi kínálatért tekintse meg a Tracon Electric EVO kismegszakítók kategóriát, és válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOH 10 kA nagyáramú kismegszakítókat?
Az EVOH nagyáramú kismegszakító akkor a megfelelő választás, ha az áramkör névleges árama meghaladja a hagyományos moduláris kismegszakítók 63 A-es felső határát. A 63–125 A tartomány a nagy teljesítményű ipari fogyasztók, főelosztók és alelosztó-betáplálások jellemző igénye, ahol a 10 kA-es megszakítási képesség biztonságos védelmet nyújt a kereskedelmi és ipari hálózatok zárlati áramaival szemben.
Mit jelent a nagyáramú kivitel?
A nagyáramú kismegszakító ugyanazon az elven véd, mint a hagyományos moduláris kismegszakító – termikus kioldó a túlterhelésre, elektromágneses kioldó a rövidzárlatra –, de jelentősen magasabb, 63 A feletti névleges áramokra méretezve. Az EVOH sorozat felépítése robusztusabb érintkezőket és nagyobb hőterhelhetőséget biztosít, miközben pólusonként mindössze 1,5 modul szélességű marad, ami az elosztóhely szempontjából kompakt megoldás.
Melyik pólusszámot és amperhatárt válassza?

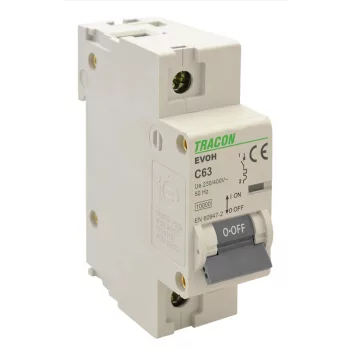

- 1P (EVOH163 … EVOH1125) – egyfázisú nagyáramú körök, fő leágazások fázisvezetőjének védelme.

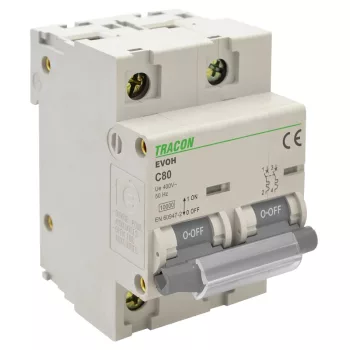

- 2P (EVOH263 … EVOH2125) – egyfázisú főkörök fázis + null teljes leválasztással.

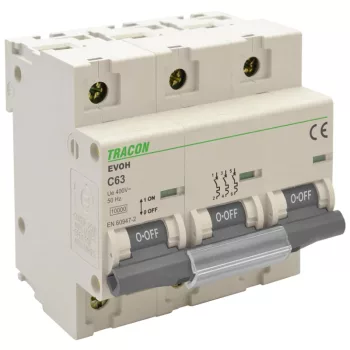

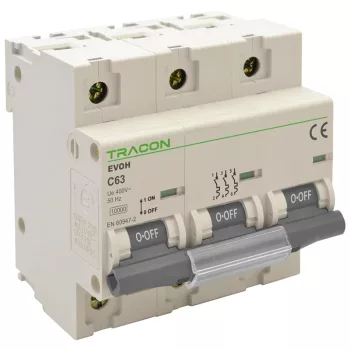

- 3P (EVOH363 … EVOH3125) – háromfázisú ipari fogyasztók, nagy teljesítményű motorok főkörének védelme.

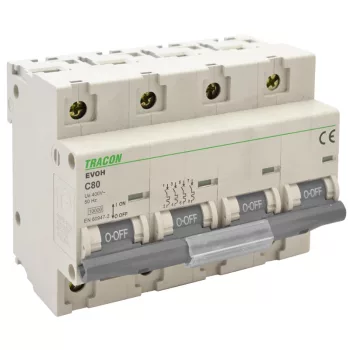

- 4P (EVOH463 … EVOH4125) – háromfázisú főelosztók és alelosztó-betáplálások teljes körű leválasztása (3 fázis + null).
Mindegyik pólusszám 63, 80, 100 és 125 A névleges áramerősséggel áll rendelkezésre, B és C karakterisztikában egyaránt. A C karakterisztikás kivitelek jelölése EVOH (például EVOH163), a B karakterisztikásoké pedig EVOHB (például EVOHB163).
B vagy C karakterisztika?
A karakterisztika azt határozza meg, milyen gyorsan old ki a kismegszakító a névleges áram többszörösénél. A B karakterisztika 3–5-szörös névleges áramnál old ki, ezért a hosszú vezetékű, túlnyomóan rezisztív terhelésű körökhöz illeszkedik, ahol nincs jelentős bekapcsolási áramlökés. A C karakterisztika 5–10-szeres névleges áramnál old ki, így a motoros és induktív terhelések bekapcsolási áramlökéseit nem értékeli hibának, miközben tartós túlterhelés és rövidzárlat esetén megbízhatóan véd. A választást a táplált kör jellege határozza meg: rezisztív, hosszú vezetékű körökhöz a B, motoros vagy induktív főkörökhöz a C karakterisztika a megfelelő.
Tipikus felhasználási területek
- Elosztók és alelosztók nagyáramú főkapcsolója
- Nagy teljesítményű háromfázisú ipari motorok főköri védelme
- Kereskedelmi és ipari épületek főelosztóinak betáplálása
- Nagy fogyasztású gépsorok és technológiai berendezések táplálása
- Alelosztó-betáplálások teljes körű leválasztása 4P kivitelben
- Nagyobb teljesítményű EV-töltő infrastruktúra főköri védelme
Hogyan illeszkedik a teljes védelmi rendszerbe?
A nagyáramú kismegszakító a főköri túláram- és rövidzárlat-védelmet látja el, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A nagyáramú betáplálás rendezett kialakításához a kismegszakító pólusszámával megegyező soroló sín használata javasolt, megfelelő áramterhelhetőséggel.
Gyakori kérdések
Mikor van szükség nagyáramú kismegszakítóra? Akkor, ha az áramkör névleges árama meghaladja a 63 A-t. A 80, 100 vagy 125 A-es körökhöz – főelosztók, nagy teljesítményű gépek, ipari betáplálások – a hagyományos moduláris kismegszakítók már nem méretezhetők, ezért az EVOH nagyáramú sorozat a megfelelő.
Hány modul széles egy EVOH készülék? Pólusonként 1,5 modul, így például egy 3P kivitel 4,5 modul, egy 4P kivitel 6 modul széles a DIN-sínen. Ezt az elosztóhely tervezésekor érdemes figyelembe venni.
Mi a különbség az EVOH és az EVOTDA sorozat között? A fő különbség az áramtartomány: az EVOTDA a 63 A-ig terjedő tartományt fedi le, az EVOH pedig a 63 A feletti, 63–125 A-es nagyáramú tartományt. Mindkét sorozat elérhető B és C karakterisztikával, így együtt teljes lefedettséget adnak a moduláris áramköri védelemhez, a kisebb leágazásoktól a nagyáramú főkörökig.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
