Tracon Electric EVON 1P+N 4,5 kA kismegszakítók – kompakt lakossági túláramvédelem
A Tracon Electric EVON 1P+N 4,5 kA kismegszakítók egyfázisú lakossági áramkörök fázisvezetőjét védik túlterhelés és rövidzárlat ellen, miközben a null vezetőt is megszakítják – mindezt egyetlen modul szélességben. A 4,5 kA-es megszakítási képesség a tipikus lakossági hálózatok zárlati áramaihoz méretezett alapszint, amely családi házak, lakások és kisebb létesítmények elosztótábláihoz nyújt megbízható, kompakt védelmet. A kombinált 1P+N kialakítás a fázis + null leválasztás biztonságát adja, helytakarékos kivitelben.
A választék kizárólag C kioldási karakterisztikával, 6 A-től 32 A-ig terjedő amperhatár-szinttel érhető el, ami lefedi a lakossági világítási, dugalj- és kisebb fogyasztói körök tipikus igényeit. A C karakterisztika a háztartási eszközök szokásos bekapcsolási áramaihoz illeszkedik, és felesleges kioldás nélkül véd. A DIN-sínre pattintható, egy modul széles kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
Magasabb zárlati áramú, kereskedelmi vagy könnyű ipari környezetben az EVON 1P+N 10kA kismegszakítók a megfelelők, amelyek 10 kA megszakítási képességet és bővebb amperhatár-választékot kínálnak. A teljes moduláris kínálatért tekintse meg a Tracon Electric EVO kismegszakítók kategóriát, és válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVON 1P+N 4,5 kA kismegszakítókat?
Az EVON 1P+N 4,5 kA kismegszakító a lakossági elosztótáblák kompakt, megbízható megoldása. A 4,5 kA-es megszakítási képesség a tipikus háztartási hálózatok zárlati áramaihoz méretezett alapszint, így családi házak, lakások és kisebb létesítmények áramköreihez ideális. A kombinált 1P+N kialakítás a fázis és a null együttes megszakítását egyetlen modul szélességben valósítja meg, ami a sűrűn szerelt lakossági táblákban különösen előnyös.
Mit jelent a 4,5 kA megszakítási képesség?
A 4,5 kA azt a legnagyobb zárlati áramot jelöli, amelyet a kismegszakító biztonságosan, károsodás nélkül képes megszakítani. Ez a lakossági hálózatok jellemző zárlati szintje, ezért családi házak és lakások elosztótábláihoz általában elegendő. Ahol a hálózat zárlati árama magasabb – kereskedelmi vagy könnyű ipari környezetben, vagy a transzformátorhoz közelebb –, ott nagyobb, 10 kA-es megszakítási képességű készülék szükséges.
Mikor elég a 4,5 kA, és mikor kell 10 kA?
A 4,5 kA a lakossági alapszint: hagyományos családi házak és lakások hálózatában a várható zárlati áram ezen a szinten van. A 10 kA-es kivitelt akkor kell választani, ha a hálózat zárlati árama meghaladja a lakossági szintet – például társasházak fő tábláiban, kereskedelmi egységekben vagy ipari közeli betáplálásnál. A pontos megszakítási képesség megválasztása a hálózat zárlati viszonyaitól függ, amit a tervező határoz meg.
Tipikus felhasználási területek
- Családi házak és lakások elosztótáblái
- Lakossági világítási és dugaljkörök fázis + null megszakítással
- Kisebb háztartási fogyasztók dedikált, helytakarékos védelme
- Sűrűn szerelt lakossági táblák, ahol fontos a helykihasználás
- Felújítás és bővítés meglévő lakossági táblákban
- Hétvégi házak, kisebb létesítmények egyszerű elosztótáblái
A teljes kínálat amperhatár szerint
A sorozat kizárólag C karakterisztikával, 6, 10, 16, 20, 25 és 32 A névleges áramerősséggel érhető el, lefedve a lakossági körök tipikus igényeit:
- EVONC6 – EVONC10 – kisebb világítási és dedikált körökhöz.

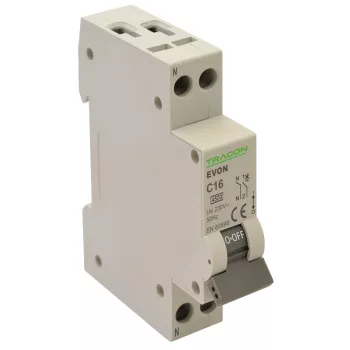

- EVONC16 – EVONC20 – általános dugalj- és világítási körök tipikus választása.
- EVONC25 – EVONC32 – nagyobb terhelésű lakossági körökhöz, például konyhai vagy fűtési áramkörökhöz.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az 1P+N kismegszakító a túláram- és rövidzárlat-védelmet látja el, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett betáplálás kialakításához az 1P+N kismegszakítóhoz illeszkedő soroló sín használata javasolt.
Gyakori kérdések
Elég a 4,5 kA a lakásom táblájához? A legtöbb hagyományos lakossági hálózatban igen, mert a várható zárlati áram a 4,5 kA-es szint alatt marad. Ha a tábla a transzformátorhoz közel van, vagy társasházi fő elosztásról táplálkozik, érdemes a 10 kA-es kivitelt választani. A pontos méretezés a tervező feladata.
Miért csak C karakterisztikával készül? A C karakterisztika a lakossági háztartási eszközök szokásos bekapcsolási áramaihoz illeszkedik, így a világítási, dugalj- és általános körökhöz egyaránt jól használható, felesleges kioldás nélkül.
Mi a különbség az 1P+N és a hagyományos 2P között? Mindkettő megszakítja a fázist és a null vezetőt, de az 1P+N ezt egyetlen modul szélességben teszi, így helytakarékosabb a sűrűn szerelt lakossági táblákban.
A megfelelő tábla- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
