Tracon Electric EVO kismegszakító kiegészítők – jelzés, vezérlés és feszültségvédelem
A Tracon Electric EVO kismegszakító kiegészítők a moduláris kismegszakítók működését bővítik jelzési, távvezérlési és feszültségfigyelési funkciókkal. Ezek a DIN-sínre szerelhető segédmodulok a kismegszakító mellé csatlakoztatva lehetővé teszik a megszakító állapotának visszajelzését, távoli lekapcsolását, valamint a hálózati feszültség rendellenességeire való automatikus reagálást. Így a kismegszakító egyszerű túláramvédelemből egy felügyelhető, vezérelhető védelmi elemmé válik.
A kínálat öt funkciótípust foglal magában: hibajelző érintkező (AL) a kioldás visszajelzésére, segédérintkező (AUX11, 1NO+1NC) a megszakító állapotának jelzésére, munkaáramú kioldó (SR) a távoli lekapcsoláshoz, túlfeszültség-kioldó (OVR) és minimálfeszültség-kioldó (UVR) a feszültség-rendellenességek elleni védelemhez, valamint a kettőt egyesítő kombinált alul- és túlfeszültség-kioldó (UOVR). A segédmodulok 9 mm vagy 18 mm széles kivitelben, 230 V AC vezérlőfeszültséggel készülnek.
A kiegészítők az adott kismegszakító-családhoz illeszkednek: az EVOZ, az EVOTDA és az EVOH sorozathoz külön, dedikált változatban érhetők el. A megfelelő alapkészülékekért tekintse meg a Tracon Electric EVO kismegszakítók kategóriát, és válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVO kismegszakító kiegészítőket?
Az EVO kismegszakító kiegészítők a moduláris védelmi rendszert egészítik ki olyan funkciókkal, amelyek a kismegszakítóból önmagában hiányoznak: állapotjelzés, távoli lekapcsolás és feszültségfelügyelet. Ezek a segédmodulok közvetlenül a kismegszakító mellé csatlakoznak a DIN-sínen, és jelentősen növelik a tábla felügyelhetőségét és biztonságát – különösen ott, ahol fontos a működés visszajelzése vagy a hálózati feszültség automatikus felügyelete.
Milyen kiegészítők érhetők el, és mire valók?

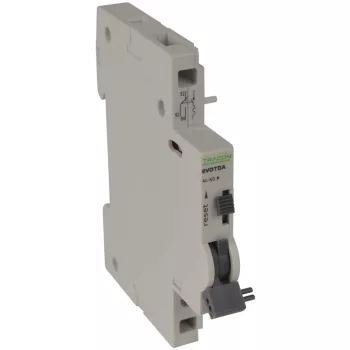

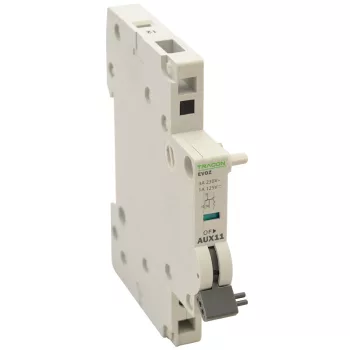

- Hibajelző érintkező (AL) – akkor ad jelzést, ha a kismegszakító hiba (túláram, rövidzárlat) miatt oldott ki, így megkülönböztethető a kézi és a hibából eredő lekapcsolás.

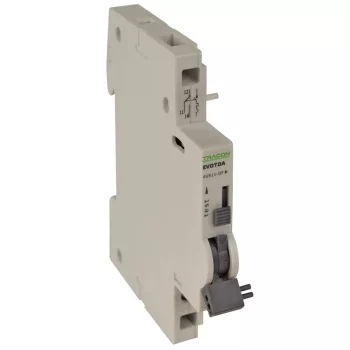

- Segédérintkező (AUX11, 1NO+1NC) – a megszakító be- vagy kikapcsolt állapotát jelzi vissza vezérlő- vagy jelzőáramkör felé, egy záró és egy bontó érintkezővel.

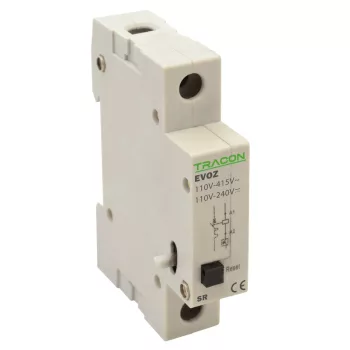

- Munkaáramú kioldó (SR) – távoli jelre azonnal lekapcsolja a kismegszakítót, így vészleállító vagy központi vezérlés valósítható meg vele.

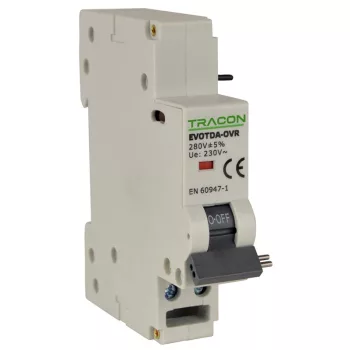

- Túlfeszültség-kioldó (OVR) – a hálózati feszültség veszélyes megemelkedésekor (jellemzően 280 V felett) lekapcsol, védve a fogyasztókat.

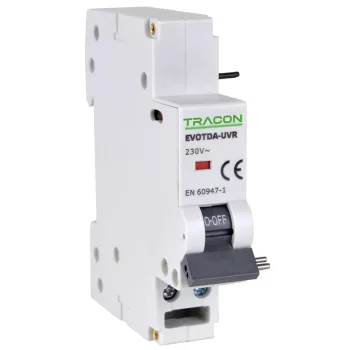

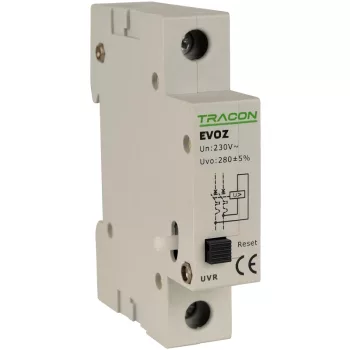

- Minimálfeszültség-kioldó (UVR) – a feszültség túlzott csökkenésekor (jellemzően 170 V alatt) old ki, megelőzve az alulfeszültség okozta meghibásodásokat.

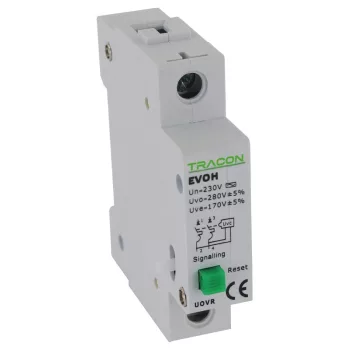

- Kombinált alul- és túlfeszültség-kioldó (UOVR) – egyetlen modulban egyesíti a minimál- és a túlfeszültség-védelmet, jellemzően 170 V és 270 V közötti ablakra hangolva.
Melyik kismegszakítóhoz melyik kiegészítő illik?
A kiegészítők kismegszakító-családonként külön változatban készülnek, és csak a saját családjukhoz csatlakoztathatók:

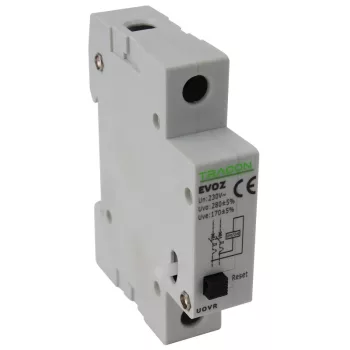

- EVOZ-széria (EVOZ-AL, EVOZ-AUX11, EVOZ-SR, EVOZ-OVR, EVOZ-UVR, EVOZ-UOVR) – az EVOZ 6 kA-es kismegszakítókhoz.

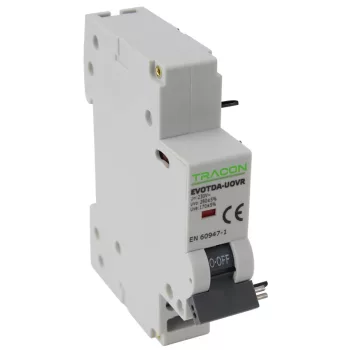

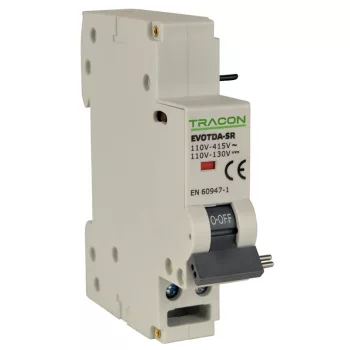

- EVOTDA-széria (EVOTDA-AL, EVOTDA-AUX11, EVOTDA-SR, EVOTDA-OVR, EVOTDA-UVR, EVOTDA-UOVR) – az EVOTDA 10 kA-es kismegszakítókhoz.

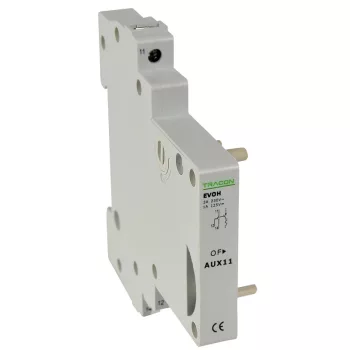

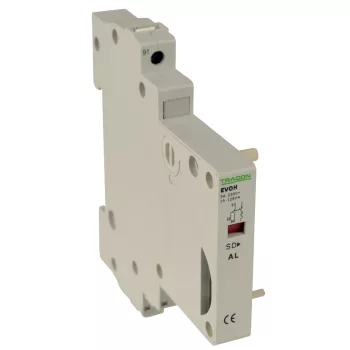

- EVOH-széria (EVOH-AL, EVOH-AUX11, EVOH-SR, EVOH-UOVR) – az EVOH nagyáramú kismegszakítókhoz.
A kiválasztásnál mindig az alapkészülék családjához tartozó kiegészítőt kell választani, mert a mechanikai és elektromos csatlakozás családspecifikus.
Tipikus felhasználási területek
- Tábla- és áramkör-állapot távoli visszajelzése felügyeleti rendszer felé
- Vészleállítás és központi lekapcsolás megvalósítása munkaáramú kioldóval
- Érzékeny berendezések védelme hálózati feszültség-ingadozás ellen
- Ipari és kereskedelmi táblák felügyeletének bővítése
- Hiba és kézi lekapcsolás megkülönböztetése hibajelző érintkezővel
- Automatikus lekapcsolás alul- vagy túlfeszültség esetén
Gyakori kérdések
Mi a különbség a hibajelző és a segédérintkező között? A hibajelző érintkező (AL) kifejezetten akkor jelez, ha a kismegszakító hiba miatt oldott ki, míg a segédérintkező (AUX11) a megszakító mindenkori be- vagy kikapcsolt állapotát jelzi, függetlenül attól, hogy kézi vagy hibás lekapcsolás történt.
Mire jó a feszültség-kioldó? A túlfeszültség- (OVR) és minimálfeszültség-kioldó (UVR) automatikusan lekapcsolja az áramkört, ha a hálózati feszültség a biztonságos tartományon kívülre kerül, így védi az érzékeny fogyasztókat. A kombinált UOVR mindkét irányban véd.
Használhatom az EVOZ kiegészítőt EVOTDA kismegszakítóhoz? Nem. A kiegészítők családspecifikusak, ezért mindig az alapkészülék sorozatához tartozó változatot kell választani a megfelelő mechanikai és elektromos illesztés érdekében.
A megfelelő tábla- és védelmi kialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt, a túlfeszültség-védelem fontosságáról pedig a miért van értelme a túlfeszültség-védelemnek útmutatóban olvashat az Elektrikstore-nál.
