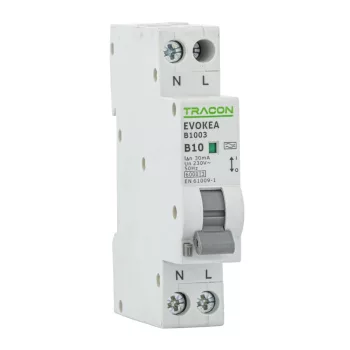

Tracon Electric EVOKEA Kombi Fi-relék – 2P, A típus, 6 kA, 1 modul: érzékeny áramvédős kismegszakító
A Tracon Electric EVOKEA Kombi Fi-relék egyetlen, egy modul széles készülékben egyesítik a kismegszakító túláram- és rövidzárlat-védelmét, valamint a Fi-relé érintésvédelmét, A érzékenységi osztályban. Az A típus a hagyományos váltakozó hibaáramok mellett a lüktető egyenáramú összetevőt tartalmazó hibaáramokat is érzékeli, ami a modern elektronikus eszközöket – mosógépeket, indukciós főzőlapokat, frekvenciaváltós berendezéseket – tápláló köröknél elengedhetetlen. Az egy modulos kivitel ezt a korszerű védelmet a lehető legkisebb helyigénnyel biztosítja.
A sorozat 1P+N kialakítású egyfázisú körökhöz készült, 30 mA érzékenységgel, ami a személyi érintésvédelem szabványos szintje, és 6 kA megszakítóképességgel, ami a kereskedelmi és könnyebb terhelésű hálózatok zárlati viszonyaihoz illeszkedik. A választék B és C kioldási karakterisztikával, 6 A-től 40 A-ig terjedő amperhatár-szinttel érhető el: a B a világítási és rezisztív körökhöz, a C a nagyobb bekapcsolási áramú eszközökhöz ajánlott.
Az EVOKEA az A típusú, kompakt érintésvédelem megoldása; eltérő érzékenység vagy magasabb megszakítóképesség esetén tekintse meg a teljes Tracon Electric EVO Kombi FI-relék kínálatot, vagy az önálló érintésvédelemért a Tracon Electric EVO Fi-relék kategóriát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOKEA Kombi Fi-reléket?
Az EVOKEA áramvédős kismegszakító akkor a megfelelő választás, ha egy egyfázisú áramkört korszerű, A típusú érintésvédelemmel kell ellátni, és emellett fontos a táblahely takarékos kihasználása. Az A érzékenységi osztály a tisztán váltakozó hibaáramok mellett a lüktető egyenáramú összetevőt is érzékeli, ami a modern, elektronikát tartalmazó fogyasztóknál nélkülözhetetlen. Mindezt az egy modul széles kivitel a lehető legkompaktabb formában nyújtja, körönként önálló, teljes védelemmel.
Mit jelent az A típusú érzékenység?
A klasszikus AC típusú Fi-relé csak a tisztán váltakozó hibaáramot érzékeli. A modern háztartási és kereskedelmi eszközök – kapcsoló-üzemű tápegységgel, frekvenciaváltóval vagy egyenirányítóval – azonban lüktető egyenáramú összetevőt is tartalmazó hibaáramot okozhatnak, amelyet az AC típus nem mindig ismer fel. Az A típus ezt a lüktető egyenáramú komponenst is érzékeli, így megbízhatóbb védelmet ad a mai elektronikus berendezéseket tartalmazó körökben.
Mikor válassza az A típust az AC helyett?
Az A típus ajánlott minden olyan körhöz, ahol elektronikus eszközök üzemelnek: mosógép, mosogatógép, indukciós főzőlap, számítógépes és audiovizuális berendezések, LED-es világítás vagy frekvenciaváltós motorok. A tisztán ellenállásos, hagyományos körökhöz az AC típus is elegendő, de a modern lakások és kereskedelmi egységek többségében az A típus a biztonságosabb, jövőállóbb választás.
B vagy C karakterisztika?
A B karakterisztika 3–5-szörös névleges áramnál old ki, ezért a világítási, dugalj- és rezisztív körökhöz illeszkedik. A C karakterisztika 5–10-szeres értéknél old ki, így a nagyobb bekapcsolási áramú, motoros vagy kapcsoló-üzemű tápegységgel rendelkező eszközökhöz ajánlott. Mindkét karakterisztika a teljes amperhatár-tartományban elérhető.
Tipikus felhasználási területek
- Elektronikus eszközöket tápláló lakossági és kereskedelmi körök
- Mosógép, mosogatógép és indukciós főzőlap dedikált áramkörei
- Frekvenciaváltós motorok és kapcsoló-üzemű tápegységek körei
- Fürdőszobai, konyhai és nedves helyiségek áramkörei
- Sűrűn szerelt elosztótáblák, ahol a helytakarékosság fontos
- Korszerűsítés, ahol az AC típusú védelmet A típusra cserélik
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 6, 10, 13, 16, 20, 25, 32 és 40 A névleges áramerősséggel, mindkét karakterisztikában, egységesen 30 mA érzékenységgel érhető el:
- B karakterisztika (EVOKEAB603 … EVOKEAB4003) – világítási, dugalj- és rezisztív körökhöz.
- C karakterisztika (EVOKEAC603 … EVOKEAC4003) – nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOKEA önmagában ellátja a túláram-, rövidzárlat- és A típusú érintésvédelmet egy adott körön. A tábla teljes védelméhez gyakran kiegészül a betáplálás szintjén álló Tracon Electric EVO kismegszakítók fővédelmével. Eltérő pólusszám, AC vagy B típusú érzékenység, illetve magasabb megszakítóképesség esetén a teljes Kombi FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Miben jobb az A típus az AC típusnál? Az A típus a váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is érzékeli, így megbízhatóbban véd a modern, elektronikát tartalmazó eszközöknél, ahol az AC típus nem mindig kapcsol le időben.
Mit jelent a 30 mA érzékenység? A 30 mA az a hibaáram-küszöb, amelynél a készülék az érintésvédelmi funkció keretében lekapcsol. Ez a közvetlen érintés elleni védelem szabványos értéke, amely a személyek áramütés elleni védelmét szolgálja.
Elég egy modulos a teljes védelemhez? Igen. Az egy modul széles kivitel teljes túláram-, rövidzárlat- és érintésvédelmet ad, így a sűrűn szerelt táblákban is helytakarékosan biztosítható a korszerű körvédelem.
A megfelelő érintésvédelem és tábla kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
