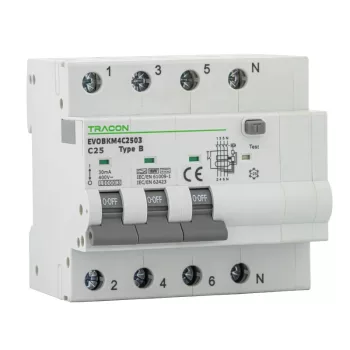

Tracon Electric EVOBKM4 Kombi Fi-relék – 4P, B típus, 6 kA: háromfázisú egyenáram-érzékeny védelem
A Tracon Electric EVOBKM4 Kombi Fi-relék a legmagasabb, B típusú érzékenységet háromfázisú, 4P kialakításban kínálják. A négypólusú kivitel mindhárom fázist és a null vezetőt felügyeli és megszakítja, a B típusú érzékenység pedig a hagyományos váltakozó és a lüktető egyenáramú hibaáram mellett a sima egyenáramú hibaáramot is felismeri. Ez a kombináció kifejezetten azokhoz a háromfázisú fogyasztókhoz készült, amelyek egyenáramú hibaáramot okozhatnak – például háromfázisú elektromos autótöltőkhöz, napelemes inverterekhez és frekvenciaváltós ipari hajtásokhoz. A készülék 30 mA érzékenységgel és 6 kA megszakítóképességgel rendelkezik.
A választék B és C kioldási karakterisztikával, 6 A-től 40 A-ig terjedő amperhatár-szinttel érhető el. Fontos elkülöníteni a két paramétert: a B típus az érzékenységi osztályt jelöli (milyen jellegű hibaáramot ismer fel a készülék), a B vagy C karakterisztika pedig a túláram-kioldás jelleggörbéjét. Az öt modul széles, DIN-sínre szerelhető kivitel az EVO moduláris rendszerbe illeszkedik.
Az EVOBKM4 a háromfázisú, B típusú érintésvédelem megoldása; egyfázisú B típusú igényhez tekintse meg az EVOBKM2 2P kivitelt, a teljes választékért pedig a Tracon Electric EVO Kombi FI-relék kínálatot. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOBKM4 Kombi Fi-reléket?
Az EVOBKM4 áramvédős kismegszakító akkor a megfelelő választás, ha egy háromfázisú áramkör egyenáramú hibaáramot is okozhat, és ezért a legmagasabb, B típusú érzékenységi védelemre van szükség. A 4P kivitel mindhárom fázist és a null vezetőt felügyeli, a B típus pedig a sima egyenáramú hibaáramot is érzékeli, amit az AC és az A típus nem képes. Így ez a sorozat a háromfázisú, elektronikát tartalmazó fogyasztók legteljesebb körű érintésvédelmét adja, 30 mA érzékenységgel és 6 kA megszakítóképességgel.
Miért éppen 4P és B típus együtt?
A háromfázisú berendezések közül egyre több tartalmaz olyan elektronikát, amely üzem közben sima egyenáramú hibaáramot generálhat – ilyenek a háromfázisú EV-töltők, a napelemes inverterek és a frekvenciaváltós motorhajtások. Ezeknél egyszerre szükséges a háromfázisú leválasztás (4P) és az egyenáramú hibaáramra is érzékeny védelem (B típus). Az EVOBKM4 mindkét igényt egyetlen készülékben elégíti ki.
B típus és B karakterisztika – mi a különbség?
A két jelölés más-más paramétert ír le. A B típus az érzékenységi osztály, amely a hibaáram jellegére utal: a B típus a váltakozó, a lüktető és a sima egyenáramú hibaáramot is érzékeli. A B vagy C karakterisztika ezzel szemben a túláram-kioldás jelleggörbéje: a B karakterisztika 3–5-szörös, a C 5–10-szeres névleges áramnál old ki. Egy EVOBKM4 készülék tehát B típusú érzékenységű, és emellett B vagy C karakterisztikájú is lehet.
Mikor van szükség B típusú érzékenységre?
A B típus ott elengedhetetlen, ahol a háromfázisú fogyasztó belső áramköre sima egyenáramú hibaáramot okozhat. Ilyenkor az alacsonyabb osztályú (AC vagy A) védelem nem ad teljes biztonságot, mert az egyenáramú hibaáram „megvakíthatja” az érzékelőt. A B típus ezt a kockázatot kizárja, így biztonságos védelmet ad a korszerű háromfázisú elektronikus berendezéseknél.
Tipikus felhasználási területek
- Háromfázisú elektromos autótöltők, ahol egyenáramú hibaáram léphet fel
- Napelemes inverterek háromfázisú hálózati csatlakozása
- Frekvenciaváltós ipari motorhajtások
- Háromfázisú elektronikus berendezések, amelyek egyenáramú komponenst tartalmaznak
- Ipari és kereskedelmi körök, ahol a legmagasabb szintű érintésvédelem előírás
- Korszerűsítés, ahol a háromfázisú védelmet B típusra cserélik
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 6, 10, 13, 16, 20, 25, 32 és 40 A névleges áramerősséggel, mindkét karakterisztikában, egységesen 30 mA érzékenységgel és B típusú osztállyal érhető el:
- B karakterisztika (EVOBKM4B603 … EVOBKM4B4003) – világítási és rezisztív körökhöz.
- C karakterisztika (EVOBKM4C603 … EVOBKM4C4003) – nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOBKM4 önmagában ellátja a háromfázisú kör túláram-, rövidzárlat- és B típusú érintésvédelmét. A tábla betáplálási szintjén gyakran kiegészül a Tracon Electric EVO kismegszakítók fővédelmével, az egyfázisú leágazásokhoz pedig az EVOBKM2 2P kivitel illeszkedik. Eltérő pólusszám, érzékenység vagy megszakítóképesség esetén a teljes Kombi FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Miért kell B típus a háromfázisú autótöltőhöz? Mert a háromfázisú elektromos autótöltők üzem közben sima egyenáramú hibaáramot okozhatnak, amelyet csak a B típus érzékel megbízhatóan. A pontos követelményt a töltő gyártói előírása és a tervező határozza meg.
Miért 5 modul széles? A négypólusú kivitel mind a három fázist és a null vezetőt külön kezeli, a B típusú érzékelés pedig összetettebb belső felépítést igényel; e kettő együtt nagyobb beépítési méretet eredményez.
Használhatom egyfázisú körhöz is? Nem célszerű, mert a 4P kivitel háromfázisú körökhöz készült. Egyfázisú, B típusú igényhez az EVOBKM2 2P kivitel a megfelelő, lényegesen kisebb helyigénnyel.
