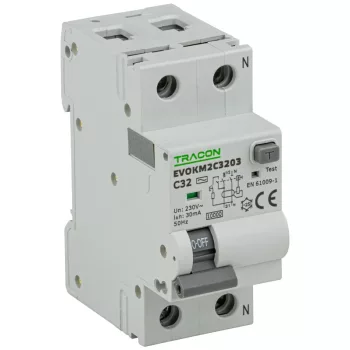

Tracon Electric EVOKM Kombi Fi-relék – 2P, AC, 10 kA: elektromechanikus áramvédős kismegszakító
A Tracon Electric EVOKM Kombi Fi-relék egyetlen készülékben egyesítik a kismegszakító túláram- és rövidzárlat-védelmét, valamint a Fi-relé érintésvédelmét, elektromechanikus működéssel. Az elektromechanikus kivitel a hibaáram érzékelését hálózati feszültség nélkül, önálló mechanikus elven végzi, ami egyszerű, megbízható és tartós működést biztosít. A készülék egyfázisú, 1P+N körökhöz készült, 30 mA érzékenységgel, 10 kA megszakítóképességgel, ami a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatok igényeihez illeszkedik.
A választék AC érzékenységi osztályú, ami a hagyományos váltakozó hibaáramok érzékelésére alkalmas, és B, illetve C kioldási karakterisztikával, 6 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a világítási és rezisztív körökhöz, a C a nagyobb bekapcsolási áramú eszközökhöz ajánlott. A két modul széles, DIN-sínre szerelhető kivitel az EVO moduláris rendszerbe illeszkedik.
Az EVOKM az elektromechanikus, AC típusú kombinált védelem megoldása magasabb zárlati áramú körökhöz; eltérő érzékenység vagy pólusszám esetén tekintse meg a teljes Tracon Electric EVO Kombi FI-relék kínálatot, vagy az önálló érintésvédelemért a Tracon Electric EVO Fi-relék kategóriát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOKM Kombi Fi-reléket?
Az EVOKM áramvédős kismegszakító akkor a megfelelő választás, ha egy egyfázisú áramkört kombinált túláram-, rövidzárlat- és érintésvédelemmel kell ellátni, elektromechanikus, hálózati feszültségtől független működéssel, magasabb zárlati áramú környezetben. A 10 kA megszakítóképesség a kereskedelmi és könnyű ipari hálózatok zárlati viszonyaihoz méretezett, a 30 mA-es érzékenység pedig a személyi érintésvédelem szabványos szintje. Az elektromechanikus elven működő érzékelés egyszerű és tartós megoldást ad.
Mit jelent az elektromechanikus működés?
Az elektromechanikus áram-védőkapcsoló a hibaáramot tisztán mechanikus-mágneses elven érzékeli, külső segédfeszültség nélkül. Ez azt jelenti, hogy a védelmi funkció akkor is működik, ha a null vezető megszakad vagy a hálózati feszültség rendellenes, mivel a kioldáshoz nincs szükség elektronikus tápellátásra. Ezzel szemben az elektronikus kivitelek egy belső áramkört használnak az érzékeléshez. Az elektromechanikus megoldás egyszerűbb és a tápfeszültségtől független megbízhatóságot kínál.
Mikor elég az AC típusú érzékenység?
Az AC érzékenységi osztály a tisztán váltakozó hibaáramok érzékelésére alkalmas, ami a hagyományos háztartási és kereskedelmi áramkörök többségénél megfelelő. Ahol lüktető vagy sima egyenáramú hibaáram is felléphet – például modern elektronikus eszközöknél, EV-töltőknél vagy frekvenciaváltóknál –, ott A vagy B típusú kivitelre van szükség.
B vagy C karakterisztika?
A B karakterisztika 3–5-szörös névleges áramnál old ki, ezért a világítási, dugalj- és rezisztív körökhöz illeszkedik. A C karakterisztika 5–10-szeres értéknél old ki, így a nagyobb bekapcsolási áramú, motoros vagy kapcsoló-üzemű tápegységgel rendelkező eszközökhöz ajánlott. Mindkét karakterisztika a teljes amperhatár-tartományban elérhető.
Tipikus felhasználási területek
- Kereskedelmi és könnyű ipari áramkörök körönkénti érintésvédelme
- Magasabb zárlati áramú hálózatok egyfázisú körei
- Hagyományos világítási és dugaljkörök kombinált védelme
- Fürdőszobai, konyhai és nedves helyiségek áramkörei
- Nagyobb, 50–63 A névleges áramú leágazások védelme
- Olyan körök, ahol a tápfeszültségtől független, elektromechanikus működés előnyös
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 6, 10, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindkét karakterisztikában, egységesen 30 mA érzékenységgel érhető el:
- B karakterisztika (EVOKM2B603 … EVOKM2B6303) – világítási, dugalj- és rezisztív körökhöz.
- C karakterisztika (EVOKM2C603 … EVOKM2C6303) – nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOKM önmagában ellátja a túláram-, rövidzárlat- és érintésvédelmet egy adott körön. A tábla teljes védelméhez gyakran kiegészül a betáplálás szintjén álló Tracon Electric EVO kismegszakítók fővédelmével. Eltérő érzékenység (A vagy B típus), pólusszám vagy elektronikus kivitel esetén a teljes Kombi FI-relé kínálatban talál megfelelő változatot.
Gyakori kérdések
Mi a különbség az elektromechanikus és az elektronikus kivitel között? Az elektromechanikus változat a hibaáramot külső segédfeszültség nélkül, mechanikus-mágneses elven érzékeli, így a védelem a tápfeszültségtől függetlenül működik. Az elektronikus kivitel egy belső áramkört használ az érzékeléshez. Mindkettő ugyanazt a 30 mA-es érintésvédelmi küszöböt biztosítja.
Elég a 10 kA a körömhöz? A magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz a 10 kA megfelelő tartalékot ad. Egyszerű lakossági körökhöz alacsonyabb megszakítóképesség is elegendő lehet. A pontos méretezés a tervező feladata.
Használhatom EV-töltőhöz? Az AC típusú érzékenység nem alkalmas egyenáramú hibaáramot okozó eszközökhöz, ezért EV-töltőkhöz általában A vagy B típusú kivitel szükséges. A pontos követelményt a töltő gyártói előírása határozza meg.
A megfelelő érintésvédelem és tábla kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
