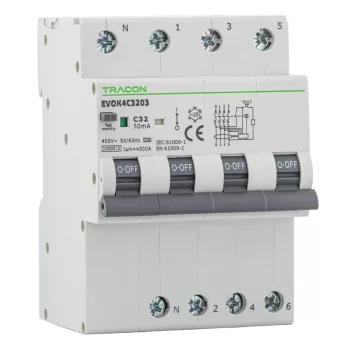

Tracon Electric EVOK4 Kombi Fi-relék – 4P, A típus, 10 kA: háromfázisú kombinált védelem
A Tracon Electric EVOK4 Kombi Fi-relék háromfázisú, 4P kialakítású áramkörökhöz egyesítik egyetlen készülékben a kismegszakító túláram- és rövidzárlat-védelmét, valamint a Fi-relé érintésvédelmét. A négypólusú kivitel mindhárom fázist és a null vezetőt is felügyeli és megszakítja, így háromfázisú fogyasztók és betáplálások teljes körű, körönkénti védelmét biztosítja. A 30 mA-es érzékenység a személyi érintésvédelem szabványos szintje, az A érzékenységi osztály pedig a lüktető egyenáramú összetevőt tartalmazó hibaáramokat is felismeri.
A sorozat 10 kA megszakítóképességgel készül, ami a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatok igényeihez illeszkedik. A választék B, C és D kioldási karakterisztikával, 6 A-től 63 A-ig terjedő amperhatár-szinttel érhető el: a B a világítási és rezisztív körökhöz, a C a nagyobb bekapcsolási áramú eszközökhöz, a D pedig a kifejezetten nagy indítási áramú, induktív terhelésekhez – például motorokhoz és transzformátorokhoz – ajánlott. A négy modul széles, DIN-sínre szerelhető kivitel az EVO rendszerbe illeszkedik.
Az EVOK4 a háromfázisú, A típusú kombinált védelem megoldása; eltérő pólusszám, érzékenység vagy megszakítóképesség esetén tekintse meg a teljes Tracon Electric EVO Kombi FI-relék kínálatot, vagy az önálló érintésvédelemért a Tracon Electric EVO Fi-relék kategóriát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOK4 Kombi Fi-reléket?
Az EVOK4 áramvédős kismegszakító akkor a megfelelő választás, ha egy háromfázisú áramkört egyetlen készülékkel kell ellátni túláram-, rövidzárlat- és érintésvédelemmel. A 4P kivitel mindhárom fázist és a null vezetőt is felügyeli, így a háromfázisú fogyasztók és betáplálások teljes leválasztását biztosítja egy hiba esetén. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari környezetekhez méretezett, az A típusú érzékenység pedig a modern, elektronikát tartalmazó eszközöknél is megbízható védelmet ad.
Mikor kell 4P kombinált védőkapcsoló?
A négypólusú kivitel háromfázisú áramkörökhöz szükséges, ahol mind a három fázis és a null vezető együttes túláram- és érintésvédelme, valamint teljes leválasztása a cél. Ilyenek a háromfázisú motorok, nagyobb teljesítményű fogyasztók, almérő- és aleloszó betáplálások, valamint a háromfázisú kereskedelmi és ipari körök. Egyfázisú körökhöz a 2P kivitel a megfelelő, lényegesen kisebb helyigénnyel.
B, C vagy D karakterisztika?
A három karakterisztika a védendő terhelés indítási áramához igazodik:
- B – 3–5-szörös névleges áramnál old ki, a világítási, dugalj- és rezisztív körökhöz.
- C – 5–10-szeres értéknél old ki, a nagyobb bekapcsolási áramú, általános motoros és kapcsoló-üzemű terhelésekhez.
- D – 10–20-szoros értéknél old ki, a kifejezetten nagy indítási áramú, erősen induktív terhelésekhez, például transzformátorokhoz és nagyobb motorokhoz.
A D karakterisztika jelenléte teszi ezt a sorozatot alkalmassá az ipari jellegű, nagy bekapcsolási áramú terhelések védelmére is.
Mit jelent az A típusú érzékenység?
Az A érzékenységi osztály a tisztán váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is érzékeli, ami a frekvenciaváltós motorok, kapcsoló-üzemű tápegységek és egyéb elektronikus eszközök körében elengedhetetlen. Ezért az A típus megbízhatóbb védelmet ad a modern háromfázisú berendezéseknél, mint a hagyományos AC típus.
Tipikus felhasználási területek
- Háromfázisú motorok és gépek érintésvédelme
- Háromfázisú betáplálások és aleloszó körök védelme
- Kereskedelmi és könnyű ipari táblák háromfázisú leágazásai
- Frekvenciaváltós hajtások körei, ahol A típusú érzékenység szükséges
- Nagy indítási áramú, induktív terhelések védelme D karakterisztikával
- Magasabb zárlati áramú hálózatok háromfázisú körei
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom karakterisztikában, egységesen 30 mA érzékenységgel érhető el:
- B karakterisztika (EVOK4B603 … EVOK4B6303) – világítási és rezisztív körökhöz.
- C karakterisztika (EVOK4C603 … EVOK4C6303) – általános motoros és kapcsoló-üzemű terhelésekhez.
- D karakterisztika (EVOK4D603 … EVOK4D6303) – nagy indítási áramú, induktív terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOK4 önmagában ellátja a háromfázisú kör túláram-, rövidzárlat- és érintésvédelmét. A tábla betáplálási szintjén gyakran kiegészül a Tracon Electric EVO kismegszakítók fővédelmével, illetve a leágazások egyfázisú köreihez a 2P kivitelű kombinált védőkapcsolók illeszkednek. Eltérő pólusszám, érzékenység vagy megszakítóképesség esetén a teljes Kombi FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Mikor van szükség D karakterisztikára? Akkor, ha a védendő terhelés indítási árama kiemelkedően magas – például transzformátoroknál vagy nagyobb motoroknál –, mert a B és C karakterisztika ilyenkor feleslegesen kioldhatna. A D karakterisztika 10–20-szoros értéknél old ki, így elviseli a nagy bekapcsolási áramcsúcsokat.
Miért 4 modul széles? Mert a négypólusú kombinált védelem mind a három fázist és a null vezetőt külön kezeli, ami nagyobb beépítési méretet igényel, mint az egyfázisú kivitelek.
Elég a 10 kA a háromfázisú körömhöz? A magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz a 10 kA megfelelő tartalékot ad. A pontos megszakítóképesség megválasztása a hálózat zárlati viszonyaitól függ, amit a tervező határoz meg.
