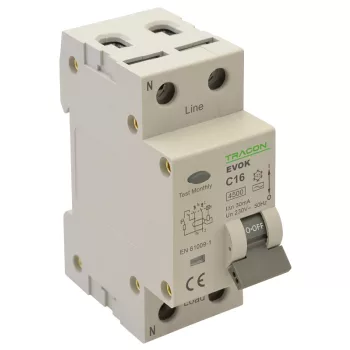

Tracon Electric EVOK Kombi Fi-relék – 2P, AC, 4,5 kA: lakossági kombinált védelem
A Tracon Electric EVOK Kombi Fi-relék egyetlen készülékben egyesítik a kismegszakító túláram- és rövidzárlat-védelmét, valamint a Fi-relé érintésvédelmét, lakossági alapszinten. Ez az áramvédős kismegszakító (RCBO) egyfázisú, 1P+N kialakítású körökhöz készült, 30 mA érzékenységgel, ami a személyi érintésvédelem szabványos szintje. A 4,5 kA-es megszakítóképesség a tipikus lakossági hálózatok zárlati viszonyaihoz méretezett alapszint, így családi házak és lakások elosztótábláihoz nyújt körönkénti, teljes körű védelmet.
A sorozat AC érzékenységi osztályú, ami a hagyományos váltakozó hibaáramok érzékelésére alkalmas, és B, illetve C kioldási karakterisztikával, 6 A-től 40 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a világítási és rezisztív körökhöz, a C a nagyobb bekapcsolási áramú eszközökhöz ajánlott. A két modul széles, DIN-sínre szerelhető kivitel az EVO moduláris rendszerbe illeszkedik.
Az EVOK a lakossági, AC típusú kombinált védelem alapmegoldása; helytakarékosabb, egy modulos kivitelért tekintse meg az EVOKE 1 modulos változatot, a teljes választékért pedig a Tracon Electric EVO Kombi FI-relék kínálatot. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOK Kombi Fi-reléket?
Az EVOK áramvédős kismegszakító a lakossági elosztótáblák kombinált védelmének alapmegoldása. Egyetlen készülékben biztosítja egy egyfázisú áramkör túláram-, rövidzárlat- és érintésvédelmét, körönként önálló, 30 mA-es érzékenységgel. A 4,5 kA-es megszakítóképesség a tipikus háztartási hálózatok zárlati szintjéhez igazodik, így családi házak és lakások elosztótábláihoz ideális, megbízható alapszintű választás.
Mit jelent a 4,5 kA megszakítóképesség?
A 4,5 kA azt a legnagyobb zárlati áramot jelöli, amelyet a készülék biztonságosan, károsodás nélkül képes megszakítani. Ez a lakossági hálózatok jellemző zárlati szintje, ezért családi házak és lakások áramköreihez általában elegendő. Ahol a hálózat zárlati árama magasabb – kereskedelmi, ipari vagy a transzformátorhoz közeli környezetben –, ott nagyobb, 6 kA vagy 10 kA megszakítóképességű kivitel szükséges.
Mikor elég a 4,5 kA, és mikor válasszon mást?
A 4,5 kA a lakossági alapszint, amely a hagyományos otthoni hálózatok többségéhez megfelelő. Ha helytakarékosabb megoldásra van szükség, az egy modul széles EVOKE kivitel ugyanezt az AC típusú védelmet kompaktabb formában, 6 kA megszakítóképességgel nyújtja. Magasabb zárlati áramú vagy kereskedelmi környezethez a 6 kA vagy 10 kA kivitelek ajánlottak.
B vagy C karakterisztika?
A B karakterisztika 3–5-szörös névleges áramnál old ki, ezért a világítási, dugalj- és rezisztív körökhöz illeszkedik. A C karakterisztika 5–10-szeres értéknél old ki, így a nagyobb bekapcsolási áramú, motoros vagy kapcsoló-üzemű tápegységgel rendelkező eszközökhöz ajánlott. Mindkét karakterisztika a teljes amperhatár-tartományban elérhető.
Tipikus felhasználási területek
- Családi házak és lakások elosztótáblái
- Lakossági világítási és dugaljkörök kombinált túláram- és érintésvédelme
- Fürdőszobai, konyhai és nedves helyiségek áramkörei
- Hagyományos háztartási fogyasztók körönkénti érintésvédelme
- Felújítás és bővítés lakossági táblákban
- Hétvégi házak, kisebb létesítmények egyszerű elosztótáblái
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 6, 10, 16, 20, 25, 32 és 40 A névleges áramerősséggel, mindkét karakterisztikában, egységesen 30 mA érzékenységgel érhető el:
- B karakterisztika (EVOK2B603 … EVOK2B4003) – világítási, dugalj- és rezisztív körökhöz.
- C karakterisztika (EVOK2C603 … EVOK2C4003) – nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOK önmagában ellátja a túláram-, rövidzárlat- és érintésvédelmet egy adott lakossági körön. A tábla teljes védelméhez gyakran kiegészül a betáplálás szintjén álló Tracon Electric EVO kismegszakítók fővédelmével. Eltérő érzékenység (A vagy B típus), magasabb megszakítóképesség vagy háromfázisú kivitel esetén a teljes Kombi FI-relé kínálatban talál megfelelő változatot.
Gyakori kérdések
Elég a 4,5 kA a lakásom táblájához? A legtöbb hagyományos lakossági hálózatban igen, mert a várható zárlati áram a 4,5 kA-es szint alatt marad. Ha a tábla a transzformátorhoz közel van, vagy társasházi fő elosztásról táplálkozik, érdemes a 6 kA vagy 10 kA kivitelt választani. A pontos méretezés a tervező feladata.
Mikor elég az AC típusú érzékenység? Az AC osztály a tisztán váltakozó hibaáramok érzékelésére alkalmas, ami a hagyományos háztartási áramkörök többségénél megfelelő. Ahol lüktető egyenáramú hibaáram is felléphet – például modern elektronikus eszközöknél –, ott A típusú kivitelre van szükség.
Miért 2 modul széles? Ez a hagyományos, teljes szélességű kivitel; ahol fontos a helytakarékosság, ott az egy modulos EVOKE változat ugyanazt az AC típusú védelmet kompaktabb formában adja.
A megfelelő érintésvédelem és tábla kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
