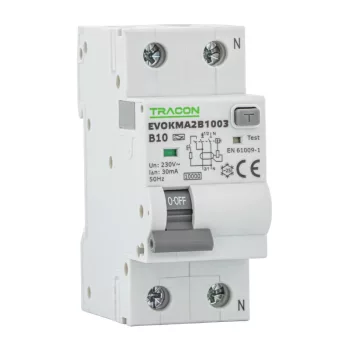

Tracon Electric EVOKMA2 Kombi Fi-relék – 2P, A típus, 10 kA: választható érzékenységű kombinált védelem
A Tracon Electric EVOKMA2 Kombi Fi-relék egyetlen, két modul széles készülékben egyesítik a kismegszakító túláram- és rövidzárlat-védelmét, valamint a Fi-relé érintésvédelmét, A érzékenységi osztályban. Ez a sorozat a Kombi FI-relé kínálat legsokoldalúbb tagja: a hibaáram-érzékenység három szinten – 30 mA, 100 mA és 300 mA – választható, így nem csak a személyi érintésvédelemhez, hanem a tűzvédelmi és alelosztói leválasztási feladatokhoz is illeszkedik. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz méretezett.
Az A típusú érzékenység a hagyományos váltakozó és a lüktető egyenáramú hibaáramot is felismeri, ami a modern elektronikus eszközöknél fontos. A választék B, C és D kioldási karakterisztikával, 1 A-től 40 A-ig terjedő amperhatár-szinttel érhető el: a B a világítási és rezisztív körökhöz, a C a nagyobb bekapcsolási áramú eszközökhöz, a D pedig a kifejezetten nagy indítási áramú, induktív terhelésekhez ajánlott. A két modul széles, DIN-sínre szerelhető kivitel az EVO rendszerbe illeszkedik.
Az EVOKMA2 a választható érzékenységű, A típusú kombinált védelem megoldása egyfázisú körökhöz; háromfázisú A típusú igényhez tekintse meg az EVOKMA4 4P kivitelt, a teljes választékért pedig a Tracon Electric EVO Kombi FI-relék kínálatot. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOKMA2 Kombi Fi-reléket?
Az EVOKMA2 áramvédős kismegszakító akkor a megfelelő választás, ha egy egyfázisú áramkört A típusú érintésvédelemmel és rugalmasan választható érzékenységgel kell ellátni, magasabb zárlati áramú környezetben. Ez a sorozat a Kombi FI-relé kínálat legsokoldalúbb tagja: a hibaáram-érzékenység három szinten választható, a kioldási karakterisztika pedig háromféle lehet, így szinte minden egyfázisú védelmi feladatra van megfelelő kivitel. A két modul széles kivitel mindezt kompakt formában nyújtja, 10 kA megszakítóképességgel.
Mire való a választható érzékenység?
A hibaáram-érzékenység azt a küszöböt jelöli, amelynél a készülék az érintésvédelmi funkció keretében lekapcsol. Az EVOKMA2 három szinten kínálja ezt:
- 30 mA – a közvetlen érintés elleni, személyi érintésvédelem szabványos szintje; háztartási és kereskedelmi körök tipikus választása.
- 100 mA – közepes érzékenység, jellemzően tűzvédelmi és berendezésvédelmi célokra, ahol a 30 mA túl gyakran oldana ki.
- 300 mA – alacsonyabb érzékenység, elsősorban tűzvédelmi leválasztáshoz és alelosztói fővédelemhez, ahol a cél a vezetékek túlmelegedésének megelőzése.
A 30 mA a személyek védelmét szolgálja, a 100 és 300 mA pedig inkább a tűz- és vagyonvédelmet; a megfelelő szintet a védelmi feladat határozza meg.
Mit jelent az A típusú érzékenység?
Az A érzékenységi osztály a tisztán váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is felismeri, ami a frekvenciaváltós motorok, kapcsoló-üzemű tápegységek és más elektronikus eszközök körében elengedhetetlen. Ezért az A típus megbízhatóbb védelmet ad a modern berendezéseknél, mint a hagyományos AC típus.
B, C vagy D karakterisztika?
A három karakterisztika a védendő terhelés indítási áramához igazodik:
- B – 3–5-szörös névleges áramnál old ki, a világítási, dugalj- és rezisztív körökhöz.
- C – 5–10-szeres értéknél old ki, a nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
- D – 10–20-szoros értéknél old ki, a kifejezetten nagy indítási áramú, induktív terhelésekhez, például transzformátorokhoz és nagyobb motorokhoz.
Tipikus felhasználási területek
- Lakossági és kereskedelmi körök személyi érintésvédelme (30 mA)
- Tűzvédelmi és berendezésvédelmi leválasztás (100, illetve 300 mA)
- Alelosztói fővédelem, ahol a vezetékek túlmelegedését kell megelőzni
- Elektronikus és frekvenciaváltós eszközöket tápláló körök
- Nagy indítási áramú, induktív terhelések védelme D karakterisztikával
- Magasabb zárlati áramú hálózatok egyfázisú körei
A teljes kínálat amperhatár, karakterisztika és érzékenység szerint
A sorozat 1 A-től 40 A-ig terjedő amperhatár-szinttel, B, C és D karakterisztikával, valamint 30, 100 és 300 mA érzékenységgel érhető el, így minden áramkörhöz pontosan illeszkedő kivitel választható. A 30 mA-es változatok a teljes amperhatár-tartományt lefedik, a 100 és 300 mA-es kivitelek pedig a jellemző berendezés- és tűzvédelmi áramértékeknél érhetők el.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOKMA2 önmagában ellátja a túláram-, rövidzárlat- és A típusú érintésvédelmet egy adott körön. A tábla betáplálási szintjén gyakran kiegészül a Tracon Electric EVO kismegszakítók fővédelmével. Háromfázisú igényhez, eltérő érzékenységi osztályhoz vagy megszakítóképességhez a teljes Kombi FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Melyik érzékenységet válasszam? Személyi érintésvédelemhez a 30 mA a szabványos érték. A 100 és 300 mA elsősorban tűzvédelmi és berendezésvédelmi célokra szolgál, ahol nem a közvetlen érintés elleni védelem, hanem a vezetékek és berendezések védelme a cél. A pontos választás a védelmi feladattól függ, és a tervező határozza meg.
Miért előnyös az A típus? Mert a váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is érzékeli, így megbízhatóbb védelmet ad a modern, elektronikát tartalmazó eszközöknél, mint az AC típus.
Mikor van szükség D karakterisztikára? Akkor, ha a védendő terhelés indítási árama kiemelkedően magas – például transzformátoroknál vagy nagyobb motoroknál –, mert a B és C karakterisztika ilyenkor feleslegesen kioldhatna.
A megfelelő érintésvédelem és tábla kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
