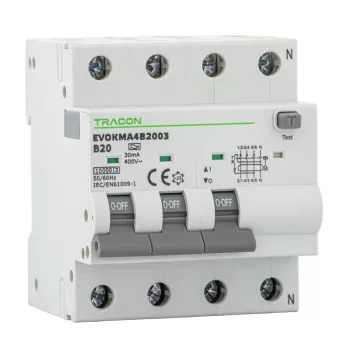

Tracon Electric EVOKMA4 Kombi Fi-relék – 4P, A típus, 10 kA: háromfázisú, választható érzékenységű védelem
A Tracon Electric EVOKMA4 Kombi Fi-relék a választható érzékenységű, A típusú kombinált védelmet háromfázisú, 4P kialakításban kínálják. A négypólusú kivitel mindhárom fázist és a null vezetőt is felügyeli és megszakítja, így háromfázisú fogyasztók és betáplálások teljes körű túláram-, rövidzárlat- és érintésvédelmét biztosítja. A hibaáram-érzékenység három szinten – 30 mA, 100 mA és 300 mA – választható, ezért a sorozat nemcsak a személyi érintésvédelemhez, hanem a tűzvédelmi és alelosztói leválasztási feladatokhoz is illeszkedik. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz méretezett.
Az A típusú érzékenység a hagyományos váltakozó és a lüktető egyenáramú hibaáramot is felismeri, ami a modern elektronikus eszközöknél fontos. A választék B, C és D kioldási karakterisztikával, 1 A-től 40 A-ig terjedő amperhatár-szinttel érhető el: a B a világítási és rezisztív körökhöz, a C a nagyobb bekapcsolási áramú eszközökhöz, a D pedig a kifejezetten nagy indítási áramú, induktív terhelésekhez – például motorokhoz és transzformátorokhoz – ajánlott. A négy modul széles, DIN-sínre szerelhető kivitel az EVO rendszerbe illeszkedik.
Az EVOKMA4 a háromfázisú, választható érzékenységű, A típusú kombinált védelem megoldása; egyfázisú igényhez tekintse meg az EVOKMA2 2P kivitelt, a teljes választékért pedig a Tracon Electric EVO Kombi FI-relék kínálatot. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOKMA4 Kombi Fi-reléket?
Az EVOKMA4 áramvédős kismegszakító akkor a megfelelő választás, ha egy háromfázisú áramkört A típusú érintésvédelemmel és rugalmasan választható érzékenységgel kell ellátni, magasabb zárlati áramú környezetben. A 4P kivitel mindhárom fázist és a null vezetőt felügyeli, így a háromfázisú fogyasztók és betáplálások teljes leválasztását biztosítja egy hiba esetén. A hibaáram-érzékenység három szinten választható, a kioldási karakterisztika pedig háromféle lehet, így szinte minden háromfázisú védelmi feladatra van megfelelő kivitel.
Mikor kell 4P kombinált védőkapcsoló?
A négypólusú kivitel háromfázisú áramkörökhöz szükséges, ahol mind a három fázis és a null vezető együttes túláram- és érintésvédelme, valamint teljes leválasztása a cél. Ilyenek a háromfázisú motorok, nagyobb teljesítményű fogyasztók, almérő- és alelosztói betáplálások, valamint a háromfázisú kereskedelmi és ipari körök. Egyfázisú körökhöz a 2P kivitel a megfelelő, lényegesen kisebb helyigénnyel.
Mire való a választható érzékenység?
A hibaáram-érzékenység azt a küszöböt jelöli, amelynél a készülék az érintésvédelmi funkció keretében lekapcsol. Az EVOKMA4 három szinten kínálja ezt:
- 30 mA – a közvetlen érintés elleni, személyi érintésvédelem szabványos szintje.
- 100 mA – közepes érzékenység, jellemzően tűzvédelmi és berendezésvédelmi célokra.
- 300 mA – alacsonyabb érzékenység, elsősorban tűzvédelmi leválasztáshoz és háromfázisú alelosztói fővédelemhez, ahol a cél a vezetékek túlmelegedésének megelőzése.
A 30 mA a személyek védelmét szolgálja, a 100 és 300 mA pedig inkább a tűz- és vagyonvédelmet; a megfelelő szintet a védelmi feladat határozza meg.
Mit jelent az A típusú érzékenység?
Az A érzékenységi osztály a tisztán váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is felismeri, ami a frekvenciaváltós motorok, kapcsoló-üzemű tápegységek és más elektronikus eszközök körében elengedhetetlen. Ezért az A típus megbízhatóbb védelmet ad a modern háromfázisú berendezéseknél, mint a hagyományos AC típus.
B, C vagy D karakterisztika?
A három karakterisztika a védendő terhelés indítási áramához igazodik:
- B – 3–5-szörös névleges áramnál old ki, a világítási, dugalj- és rezisztív körökhöz.
- C – 5–10-szeres értéknél old ki, a nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
- D – 10–20-szoros értéknél old ki, a kifejezetten nagy indítási áramú, induktív terhelésekhez, például transzformátorokhoz és nagyobb motorokhoz.
Tipikus felhasználási területek
- Háromfázisú motorok és gépek érintésvédelme (30 mA)
- Háromfázisú tűzvédelmi és berendezésvédelmi leválasztás (100, illetve 300 mA)
- Háromfázisú alelosztói fővédelem, ahol a vezetékek túlmelegedését kell megelőzni
- Frekvenciaváltós hajtások körei, ahol A típusú érzékenység szükséges
- Nagy indítási áramú, induktív terhelések védelme D karakterisztikával
- Magasabb zárlati áramú hálózatok háromfázisú körei
A teljes kínálat amperhatár, karakterisztika és érzékenység szerint
A sorozat 1 A-től 40 A-ig terjedő amperhatár-szinttel, B, C és D karakterisztikával, valamint 30, 100 és 300 mA érzékenységgel érhető el, így minden háromfázisú áramkörhöz pontosan illeszkedő kivitel választható. A 30 mA-es változatok a teljes amperhatár-tartományt lefedik, a 100 és 300 mA-es kivitelek pedig a jellemző berendezés- és tűzvédelmi áramértékeknél érhetők el.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOKMA4 önmagában ellátja a háromfázisú kör túláram-, rövidzárlat- és A típusú érintésvédelmét. A tábla betáplálási szintjén gyakran kiegészül a Tracon Electric EVO kismegszakítók fővédelmével, az egyfázisú leágazásokhoz pedig az EVOKMA2 2P kivitel illeszkedik. Eltérő pólusszám, érzékenységi osztály vagy megszakítóképesség esetén a teljes Kombi FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Melyik érzékenységet válasszam? Személyi érintésvédelemhez a 30 mA a szabványos érték. A 100 és 300 mA elsősorban tűzvédelmi és berendezésvédelmi célokra szolgál, ahol nem a közvetlen érintés elleni védelem, hanem a vezetékek és berendezések védelme a cél. A pontos választást a tervező határozza meg.
Miért 4 modul széles? Mert a négypólusú kombinált védelem mind a három fázist és a null vezetőt külön kezeli, ami nagyobb beépítési méretet igényel, mint az egyfázisú kivitelek.
Mikor van szükség D karakterisztikára? Akkor, ha a védendő terhelés indítási árama kiemelkedően magas – például háromfázisú transzformátoroknál vagy nagyobb motoroknál –, mert a B és C karakterisztika ilyenkor feleslegesen kioldhatna.
