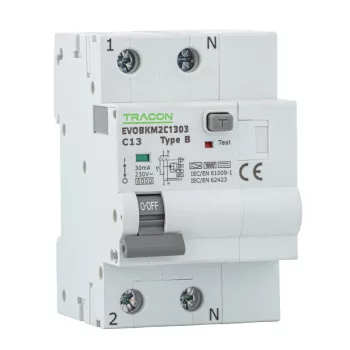

Tracon Electric EVOBKM2 Kombi Fi-relék – 2P, B típus, 6 kA: egyenáramú hibaáramra is érzékeny védelem
A Tracon Electric EVOBKM2 Kombi Fi-relék a legmagasabb érzékenységi osztályt, a B típust képviselik az áramvédős kismegszakítók (RCBO) sorában. A B típusú érzékenység a hagyományos váltakozó és a lüktető egyenáramú hibaáram mellett a sima egyenáramú hibaáramot is felismeri, ami egyetlen más érzékenységi osztálynál sem adott. Ezért nélkülözhetetlen ott, ahol a fogyasztó egyenáramú hibaáramot okozhat – például elektromos autótöltőknél, napelemes inverterek hálózati oldalán és frekvenciaváltós hajtásoknál. A készülék egyfázisú, 1P+N körökhöz készült, 30 mA érzékenységgel és 6 kA megszakítóképességgel.
A választék B és C kioldási karakterisztikával, 6 A-től 40 A-ig terjedő amperhatár-szinttel érhető el. Fontos elkülöníteni a két paramétert: a B típus az érzékenységi osztályt jelöli (milyen jellegű hibaáramot ismer fel), a B vagy C karakterisztika pedig a túláram-kioldás jelleggörbéjét határozza meg. A három modul széles, DIN-sínre szerelhető kivitel az EVO moduláris rendszerbe illeszkedik.
Az EVOBKM2 a speciális, B típusú érintésvédelem megoldása egyfázisú körökhöz; háromfázisú B típusú igényhez tekintse meg az EVOBKM4 4P kivitelt, a teljes választékért pedig a Tracon Electric EVO Kombi FI-relék kínálatot. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOBKM2 Kombi Fi-reléket?
Az EVOBKM2 áramvédős kismegszakító akkor a megfelelő választás, ha az áramkör egyenáramú hibaáramot is okozhat, és ezért a legmagasabb, B típusú érzékenységi védelemre van szükség. A B típus a sima egyenáramú hibaáramot is felismeri, amit az AC és az A típus nem képes érzékelni. A készülék egyetlen modulban egyesíti a túláram-, rövidzárlat- és érintésvédelmet, 30 mA érzékenységgel és 6 kA megszakítóképességgel, egyfázisú, 1P+N körökhöz.
Mit jelent a B típusú érzékenység?
Az érintésvédelmi készülékek érzékenységi osztálya azt határozza meg, milyen jellegű hibaáramot képesek felismerni. Az AC típus csak a tisztán váltakozó, az A típus a lüktető egyenáramú összetevőt is tartalmazó, a B típus pedig ezeken túl a sima, folyamatos egyenáramú hibaáramot is érzékeli. A B típus tehát a legszélesebb körű érintésvédelmet nyújtja, és kifejezetten azokhoz a fogyasztókhoz készült, amelyek üzem közben egyenáramú hibaáramot okozhatnak.
Mikor van szükség B típusra?
A B típusú érzékenység ott elengedhetetlen, ahol a berendezés belső áramköre egyenáramú hibaáramot generálhat: elektromos autótöltőknél, napelemes inverterek hálózati csatlakozásánál, frekvenciaváltós motoroknál és bizonyos ipari elektronikus eszközöknél. Ezeknél az AC vagy A típusú védelem nem ad teljes biztonságot, mert a sima egyenáramú hibaáram „megvakíthatja” az alacsonyabb osztályú Fi-relét. A B típus ezt a kockázatot küszöböli ki.
B típus és B karakterisztika – mi a különbség?
A két jelölés más-más paraméterre vonatkozik, ezért fontos elkülöníteni őket. A B típus az érzékenységi osztály, amely a hibaáram jellegére utal (váltakozó, lüktető vagy sima egyenáram). A B vagy C karakterisztika ezzel szemben a túláram-kioldás jelleggörbéje: a B karakterisztika 3–5-szörös, a C 5–10-szeres névleges áramnál old ki. Egy EVOBKM2 készülék tehát egyszerre B típusú érzékenységű, és emellett B vagy C karakterisztikájú is lehet.
Tipikus felhasználási területek
- Elektromos autótöltő áramkörök, ahol egyenáramú hibaáram léphet fel
- Napelemes inverterek hálózati oldali érintésvédelme
- Frekvenciaváltós motorhajtások körei
- Ipari elektronikus berendezések, amelyek egyenáramú komponenst tartalmaznak
- Olyan körök, ahol a legmagasabb szintű érintésvédelem előírás
- Korszerűsítés, ahol az alacsonyabb osztályú védelmet B típusra cserélik
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 6, 10, 13, 16, 20, 25, 32 és 40 A névleges áramerősséggel, mindkét karakterisztikában, egységesen 30 mA érzékenységgel és B típusú osztállyal érhető el:
- B karakterisztika (EVOBKM2B603 … EVOBKM2B4003) – világítási és rezisztív körökhöz.
- C karakterisztika (EVOBKM2C603 … EVOBKM2C4003) – nagyobb bekapcsolási áramú, motoros és kapcsoló-üzemű terhelésekhez.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOBKM2 önmagában ellátja a túláram-, rövidzárlat- és B típusú érintésvédelmet egy adott körön. A tábla teljes védelméhez gyakran kiegészül a betáplálás szintjén álló Tracon Electric EVO kismegszakítók fővédelmével. Háromfázisú B típusú igényhez, illetve eltérő megszakítóképességhez a teljes Kombi FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Miért nem elég az A típus az autótöltőhöz? Mert egyes elektromos autótöltők üzem közben sima egyenáramú hibaáramot okozhatnak, amelyet az A típus nem érzékel megbízhatóan. A B típus ezt a hibaáramot is felismeri, így biztonságos védelmet ad ezeknél a fogyasztóknál. A pontos követelményt mindig a töltő gyártói előírása és a tervező határozza meg.
Használhatom a B típust hagyományos háztartási körhöz is? Igen, a B típus minden olyan körben alkalmazható, ahol az A vagy AC típus is megfelelne, hiszen a szélesebb érzékenység magában foglalja az alacsonyabb osztályok képességeit. Hagyományos körökhöz azonban általában az A típus is elegendő.
Miért 3 modul széles? A B típusú érzékelés összetettebb belső felépítést igényel, ami nagyobb beépítési méretet eredményez, mint az AC vagy A típusú, egy- vagy kétmodulos kivitelek.
