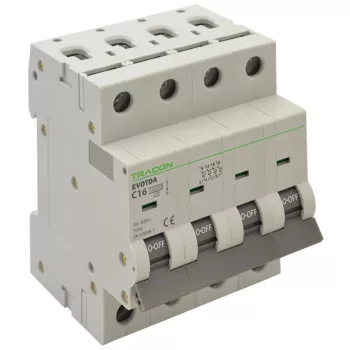

A Tracon Electric EVOTDA 4P 10kA kismegszakítók a TDA-4 sorozat négypólusú készülékei, amelyek a három fázisvezetőt és a null vezetőt egyszerre szakítják meg túlterhelés és rövidzárlat esetén. Ez a teljes körű leválasztás a háromfázisú betáplálások főkapcsolójaként és ott a megfelelő megoldás, ahol az áramkört mind a négy póluson biztonságosan le kell választani. A 10 kA-es megszakítási képesség a kereskedelmi és könnyű ipari elosztók magasabb zárlati áramaihoz ad biztonsági tartalékot.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a rezisztív, egyenletes terhelésű háromfázisú körökhöz, a C karakterisztika a nagy indítóáramú, motoros és induktív terhelésekhez illeszkedik, a D karakterisztika pedig a kiugróan nagy bekapcsolási áramlökést adó ipari fogyasztókhoz készült. A négy modul széles, DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
A 4P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg az EVOTDA 1P, EVOTDA 2P és EVOTDA 3P kivitelt, vagy lépjen vissza a teljes EVOTDA 10kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOTDA 4P 10kA kismegszakítókat?
Az EVOTDA 4P 10kA kismegszakító akkor a megfelelő választás, ha egy háromfázisú áramkört a három fázis és a null vezető együttes megszakításával, teljes körűen le kell választani. A négypólusú kivitel a háromfázisú betáplálások főkapcsolójaként, alelosztók bejáratánál és ipari karbantartási leválasztásnál nyújt biztonságot, magasabb zárlati szilárdsággal a lakossági alapszintnél, így a kereskedelmi és könnyű ipari környezetek tipikus választása.
Mire való a négypólusú kismegszakító?
A négypólusú kismegszakító a három fázisvezetőt és a null vezetőt egyetlen készülékben, közös kioldómechanizmussal védi és bontja. Hiba esetén mind a négy pólus egyszerre válik le, így bontás után az áramkör egyetlen pólusán sem marad feszültség. Ez különösen fontos olyan hálózatokon, ahol a null vezetőn is megjelenhet potenciál, vagy ahol generátoros, illetve váltakozó betáplálású rendszerben a teljes galvanikus leválasztás követelmény.
3P vagy 4P?
A 3P kivitel a három fázisvezetőt szakítja meg, és olyan háromfázisú fogyasztóknál elegendő, ahol a null nem igényel megszakítást. A 4P kivitel a null vezetőt is bontja, ezért főkapcsolóként, alelosztók betáplálásánál, valamint ott javasolt, ahol a karbantartás idejére az áramkör teljes, mind a négy pólusú leválasztása szükséges.
Tipikus felhasználási területek
- Háromfázisú alelosztók főbejárati főkapcsolója (3 fázis + null)
- Teljes körű leválasztás karbantartási és szervizmunkák idejére
- Ipari gépek és berendezések fő leválasztó eleme könnyű ipari környezetben
- Nagy indítóáramú ipari fogyasztók – transzformátorok, hegesztőgépek, szivattyúk – tápköre D karakterisztikával
- Generátoros vagy váltakozó betáplálású rendszerek galvanikus leválasztása
- Kereskedelmi épületek háromfázisú elosztótábláinak főkapcsolója
- Háromfázisú EV-töltő betáplálás teljes leválasztással
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom kioldási karakterisztikában elérhető:
- B karakterisztika (TDA-4B-1 … TDA-4B-63) – a névleges áram 3–5-szörösénél old ki, a rezisztív, egyenletes terhelésű háromfázisú körökhöz és általános főkapcsoló-feladatokhoz illeszkedik.
- C karakterisztika (TDA-4C-1 … TDA-4C-63) – a névleges áram 5–10-szeresénél old ki, a nagy indítóáramú motoros és induktív terhelésekhez, EV-töltő betáplálásokhoz a tipikus választás.
- D karakterisztika (TDA-4D-1 … TDA-4D-63) – a névleges áram 10–20-szorosánál old ki, ezért a kiugró indítási áramlökést adó ipari fogyasztókhoz készült: transzformátorokhoz, hegesztőgépekhez, nagyobb motorokhoz és szivattyúkhoz.
Hogyan illeszkedik a teljes védelmi rendszerbe?
A négypólusú kismegszakító a túláram- és rövidzárlat-védelmet, valamint a teljes leválasztást látja el, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett négypólusú betáplálás kialakításához a 4P kismegszakítóhoz illeszkedő négypólusú soroló sín használata javasolt.
Gyakori kérdések
Mikor van szükség 4P kismegszakítóra 3P helyett? Akkor, ha a null vezetőt is meg kell szakítani: főkapcsolóként, alelosztók betáplálásánál, generátoros vagy váltakozó betáplálású rendszerekben, illetve ahol a karbantartáshoz teljes, mind a négy pólusú leválasztás szükséges.
Miért fontos a null vezető megszakítása? Bizonyos hálózatokon a null vezetőn is megjelenhet potenciál, vagy a táplálás iránya változhat. A null együttes bontása biztosítja, hogy a leválasztott áramkör teljesen feszültségmentes legyen, ami a biztonságos munkavégzés feltétele.
Mikor válasszam a D karakterisztikát? Akkor, ha a háromfázisú fogyasztó indításkor a névleges áram sokszorosát veszi fel rövid ideig, és emiatt a C karakterisztikájú készülék is kioldana. Tipikusan transzformátorok, hegesztőgépek, nagyobb motorok és szivattyúk tápköreinél indokolt.
