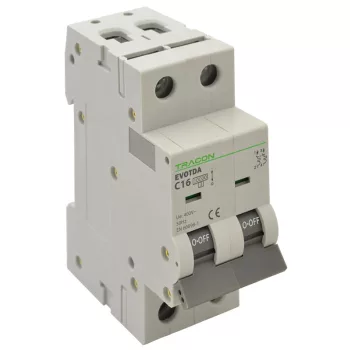

A Tracon Electric EVOTDA 2P 10kA kismegszakítók a TDA-2 sorozat kétpólusú készülékei, amelyek egyfázisú áramkörben a fázis és a null vezetőt egyszerre szakítják meg túlterhelés és rövidzárlat esetén. Ez a teljes körű leválasztás a modern lakossági és kereskedelmi elosztók standardja, és különösen ott ajánlott, ahol az áramkört biztonságosan, mindkét pólusán le kell választani. A 10 kA-es megszakítási képesség a kereskedelmi és könnyű ipari elosztók magasabb zárlati áramaihoz ad biztonsági tartalékot.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a világítási, dugalj- és rezisztív körökhöz illeszkedik, a C karakterisztika a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és motoros terhelésekhez ajánlott, a D karakterisztika pedig a kiugróan nagy bekapcsolási áramlökést adó, erősen induktív fogyasztókhoz készült. A két modul széles, DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
A 2P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg az EVOTDA 1P, EVOTDA 3P és EVOTDA 4P kivitelt, vagy lépjen vissza a teljes EVOTDA 10kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOTDA 2P 10kA kismegszakítókat?
Az EVOTDA 2P 10kA kismegszakító akkor a megfelelő választás, ha egyfázisú áramkört a fázis és a null vezetőjén egyaránt, teljes körűen le kell választani. Ez a kétpólusú megoldás a modern lakossági és kereskedelmi elosztók biztonsági standardja, és magasabb zárlati szilárdságot kínál a lakossági alapszintnél, így a kereskedelmi és könnyű ipari környezetek tipikus választása az érzékeny, fokozott védelmet igénylő körökhöz.
Mit jelent a teljes körű leválasztás?
A kétpólusú kismegszakító egyszerre szakítja meg a fázist és a null vezetőt, így bontás után az áramkör egyik pólusán sem marad feszültség. A tartós túlterhelést a termikus kioldó késleltetve, a hirtelen rövidzárlatot az elektromágneses kioldó pillanatszerűen érzékeli. A teljes leválasztás különösen ott fontos, ahol a null vezetőn is megjelenhet potenciál, vagy ahol a karbantartás idejére az áramkör biztonságos, mindkét pólusú lekapcsolása szükséges.
1P vagy 2P?
Az 1P kivitel csak a fázisvezetőt szakítja meg, és hagyományos világítási vagy dugaljkörökhöz elegendő. A 2P kivitel a fázist és a null vezetőt együtt bontja, ezért érzékeny berendezéseknél, fürdőszobai és nedves helyiségek köreinél, valamint kazán- és fűtéskörökben javasolt, ahol a teljes körű leválasztás a biztonságos megoldás.
Tipikus felhasználási területek
- Fürdőszobai és nedves helyiségek áramkörei, ahol teljes leválasztás szükséges
- Kazán-, fűtés- és bojlerkörök kétpólusú védelme
- Érzékeny háztartási és kereskedelmi berendezések dedikált körei
- Modern lakossági elosztótáblák fő egyfázisú fogyasztói körei
- Egyfázisú transzformátoros és hegesztő-berendezések tápköre D karakterisztikával
- Kereskedelmi egységek alelosztóinak egyfázisú leágazásai
- Felújítás és bővítés meglévő EVO rendszerű elosztókban
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom kioldási karakterisztikában elérhető:
- B karakterisztika (TDA-2B-1 … TDA-2B-63) – a névleges áram 3–5-szörösénél old ki, a világítási, dugalj- és rezisztív körök tipikus választása.
- C karakterisztika (TDA-2C-1 … TDA-2C-63) – a névleges áram 5–10-szeresénél old ki, a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és motoros terhelésekhez illeszkedik.
- D karakterisztika (TDA-2D-1 … TDA-2D-63) – a névleges áram 10–20-szorosánál old ki, ezért az erősen induktív, kiugró indítási áramlökést adó egyfázisú fogyasztókhoz készült: transzformátorokhoz, hegesztőgépekhez és kompresszorokhoz.
Hogyan illeszkedik a teljes védelmi rendszerbe?
A kétpólusú kismegszakító a túláram- és rövidzárlat-védelmet látja el, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett betáplálás kialakításához a 2P kismegszakítóhoz illeszkedő kétpólusú soroló sín használata javasolt.
Gyakori kérdések
Miért jobb a 2P, mint az 1P? A 2P kivitel a fázis mellett a null vezetőt is megszakítja, így az áramkör teljes körűen, mindkét pólusán leválasztható. Ez nagyobb biztonságot ad érzékeny berendezéseknél és nedves helyiségekben, ahol a null vezetőn is megjelenhet potenciál.
Melyik amperhatárt válasszam? A névleges áramerősséget a védendő vezeték keresztmetszetéhez és a kör terheléséhez kell igazítani. A pontos méretezés a tervező feladata, a választék 1 A-től 63 A-ig minden szokásos igényt lefed.
Mikor válasszam a D karakterisztikát? Akkor, ha a fogyasztó bekapcsoláskor a névleges áram sokszorosát veszi fel rövid ideig, és emiatt a C karakterisztikájú készülék indításkor is kioldana. Tipikusan transzformátoros tápegységek, hegesztőgépek és kompresszorok egyfázisú köreinél indokolt.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
