Tracon TDA-4C-1 Kismegszakító 4P, 1A, C karakterisztika, 10kA

Fő műszaki jellemzők

• Cikkszám: Tracon TDA-4C-1
• Gyártó: Tracon Electric
• Típus: Kismegszakító (MCB)
• Műszaki adatok: 1A, C, 4P, 10kA
• Kioldási karakterisztika: C (5-10×In)
• Pólusszám: 4P
• Biztosított pólusok száma: 4
• Névleges áram: 1 A
• Névleges feszültség: 230/400 V AC
• Zárlati szilárdság (Icn, EN 60898): 10 kA
• Frekvencia: 50-60 Hz

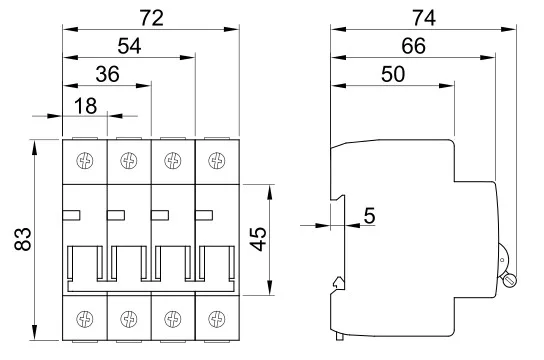

• Modulszélesség: 4
• Üzemi hőmérséklet: -25…+55 °C

Alkalmazási területek

• Háromfázisú + nulla (3p+n) lakó-, kereskedelmi és ipari elosztószekrények.
• Háromfázisú hálózat nullával együtt (3p+n) védelme.
• Túlterhelés és rövidzárlat elleni védelem.
• Magas zárlati áramú hálózatok installációja.

A termék előnyei

• C karakterisztika – általános és kismértékben induktív terhelésekhez (motorok, transzformátorok).
• 10 kA megszakítóképesség – magas zárlati teljesítmény.
• Négy pólusú (4P) kivitel.
• 4 modul széles, DIN sínre szerelhető.

GYIK – Gyakran Ismételt Kérdések

1. Milyen sorolósínek rendelhetők a Tracon TDA-4C-1 kismegszakítóhoz?

A Tracon TDA-4C-1 egy 4 pólusú (4P) kismegszakító, amelyhez az alábbi villás kivitelű sorolósínek rendelhetők:

• Tracon TFSS-4V sorolósín – villás, 4P, 56 modul (1 m)
• Tracon TFSS-4V-12 sorolósín – villás, 4P, 12 modul (215 mm)
• Tracon TFSS-4V-36 sorolósín – villás, 4P, 36 modul

2. Milyen tartozékok rendelhetők a Tracon TDA-4C-1 kismegszakítóhoz?

A Tracon TDA-4C-1 az EVOTDA termékcsalád alábbi tartozékaival bővíthető:

• Tracon EVOTDA-AUX11 segédérintkező (1NO+1NC) – a be-/kikapcsolt állapot jelzéséhez
• Tracon EVOTDA-AL hibajelző érintkező – a hiba miatti kioldás jelzéséhez
• Tracon EVOTDA-SR munkaáramú kioldó – távoli vagy vész-lekapcsoláshoz
• Tracon EVOTDA-OVR túlfeszültség kioldó – túlfeszültség esetén lekapcsol
• Tracon EVOTDA-UVR minimálfeszültség kioldó – feszültségkimaradás esetén lekapcsol
• Tracon EVOTDA-UOVR alul/túlfeszültség kioldó – alul- és túlfeszültség elleni védelem

3. Mire való a Tracon TDA-4C-1?

Kismegszakító (MCB), amely a túlterhelés és a rövidzárlat ellen véd, négy pólusú (4P), C karakterisztikájú, 1 A-es kivitelben.

4. Mit jelent a C karakterisztika?

A C típus a névleges áram 5-10×In-szorosánál old ki, ezért általános és kismértékben induktív terhelésekhez (motorok, transzformátorok) ajánlott.

5. Mekkora a megszakítóképessége?

10 kA, az EN 60898 szabvány szerint – magasabb a szokásos 6 kA-nél.

6. Hány pólusú?

Négy pólusú (4P), 4 modul széles.

7. Mekkora a névleges árama?

1 A.

8. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
