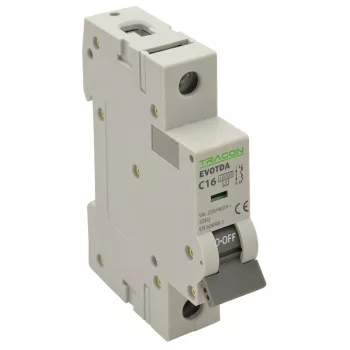

A Tracon Electric EVOTDA 1P 10kA kismegszakítók a TDA-1 sorozat egypólusú, egy modul széles készülékei, amelyek egyfázisú áramkörök fázisvezetőjét védik túlterhelés és rövidzárlat ellen. A 10 kA-es megszakítási képesség a kereskedelmi és könnyű ipari elosztók magasabb zárlati áramaihoz ad biztonsági tartalékot, miközben az egy modulos kialakítás a magas áramkörszámú elosztótáblákban helytakarékos megoldást kínál. Ideális lakossági és kereskedelmi világítási és dugaljkörök egyedi védelmére.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A B karakterisztika a tipikus világítási, dugalj- és rezisztív körökhöz illeszkedik, a C karakterisztika a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és kisebb motoros terhelésekhez ajánlott, a D karakterisztika pedig a kiugróan nagy bekapcsolási áramlökést adó, erősen induktív fogyasztókhoz készült. A DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
Az 1P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg az EVOTDA 2P, EVOTDA 3P és EVOTDA 4P kivitelt, vagy lépjen vissza a teljes EVOTDA 10kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOTDA 1P 10kA kismegszakítókat?
Az EVOTDA 1P 10kA kismegszakító ott a megfelelő választás, ahol egyfázisú áramkör fázisvezetőjét kell védeni, és az elosztó magasabb zárlati szilárdságot igényel a lakossági alapszintnél. Egy modul széles kialakítása révén a magas áramkörszámú elosztótáblákban is helytakarékosan elhelyezhető, így a kereskedelmi és könnyű ipari környezetek tipikus választása az egyedi körök védelmére.
Mire való az egypólusú kismegszakító?
Az egypólusú kismegszakító egyetlen fázisvezetőt szakít meg túláram vagy rövidzárlat esetén. A tartós túlterhelést a termikus kioldó késleltetve, a hirtelen rövidzárlatot az elektromágneses kioldó pillanatszerűen érzékeli és bontja. Az 1P kivitelt jellemzően ott alkalmazzák, ahol a null vezető önálló megszakítására nincs szükség – például hagyományos világítási és dugaljkörökben. Ahol a teljes körű leválasztás (fázis + null) a cél, ott a 2P kivitel javasolt.
Tipikus felhasználási területek
- Lakossági és kereskedelmi világítási körök egyedi védelme
- Dugaljkörök külön áramkörönkénti leválasztása és védelme
- Magas áramkörszámú elosztótáblák, ahol a helytakarékosság fontos
- Egyfázisú kisebb fogyasztók (riasztó, kaputelefon, hűtőkör) dedikált védelme
- Nagy bekapcsolási áramlökést adó egyfázisú fogyasztók – transzformátor, hegesztőgép – védelme D karakterisztikával
- Kereskedelmi egységek alelosztóinak egyfázisú körei
- Felújítás és bővítés meglévő EVO rendszerű elosztókban
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom kioldási karakterisztikában elérhető:
- B karakterisztika (TDA-1B-1 … TDA-1B-63) – a névleges áram 3–5-szörösénél old ki, a világítási, dugalj- és rezisztív körök tipikus választása. A gyakran használt szintek a 10 A és a 16 A világítási és dugaljkörökhöz.
- C karakterisztika (TDA-1C-1 … TDA-1C-63) – a névleges áram 5–10-szeresénél old ki, a nagyobb bekapcsolási áramú, kapcsoló-üzemű tápegységgel rendelkező eszközökhöz és kisebb motoros terhelésekhez illeszkedik.
- D karakterisztika (TDA-1D-1 … TDA-1D-63) – a névleges áram 10–20-szorosánál old ki, ezért az erősen induktív, kiugró indítási áramlökést adó fogyasztókhoz készült: transzformátorokhoz, hegesztőgépekhez, kompresszorokhoz és nagyobb motorokhoz. Ott indokolt, ahol a C karakterisztika még indításkor is indokolatlanul kioldana.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az egypólusú kismegszakító a túláramvédelem alapeleme, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett betáplálás kialakításához az 1P kismegszakítóhoz illeszkedő soroló sín használata javasolt.
Gyakori kérdések
Mikor elég az 1P, és mikor kell 2P? Az 1P kizárólag a fázisvezetőt szakítja meg, és hagyományos világítási vagy dugaljkörökhöz elegendő. Ahol az áramkör teljes körű leválasztása szükséges – például érzékeny berendezéseknél vagy fürdőszobai körökben –, ott a fázis és null együttes bontására a 2P kivitel ajánlott.
Melyik amperhatárt válasszam? A névleges áramerősséget a védendő vezeték keresztmetszetéhez és a kör terheléséhez kell igazítani: világítási körökhöz tipikusan 10 A, dugaljkörökhöz 16 A a szokásos kiindulás. A pontos méretezés a tervező feladata.
B, C vagy D karakterisztikát válasszak? A B karakterisztika a rezisztív, ohmos terhelésű körökhöz (világítás, dugalj), a C karakterisztika a nagyobb bekapcsolási áramú eszközökhöz, a D karakterisztika pedig a kiugróan nagy indítási áramlökést adó, erősen induktív fogyasztókhoz illik. Részletes útmutatást az EVOTDA 10kA kategória oldalán talál.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt az Elektrikstore-nál.
