Tracon TDA-4B-32 Kismegszakító 4P, 32A, B karakterisztika, 10kA

Fő műszaki jellemzők

• Cikkszám: Tracon TDA-4B-32
• Gyártó: Tracon Electric
• Típus: Kismegszakító (MCB)
• Műszaki adatok: 32A, B, 4P, 10kA
• Kioldási karakterisztika: B (3-5×In)
• Pólusszám: 4P
• Biztosított pólusok száma: 4
• Névleges áram: 32 A
• Névleges feszültség: 230/400 V AC
• Zárlati szilárdság (Icn, EN 60898): 10 kA
• Frekvencia: 50-60 Hz

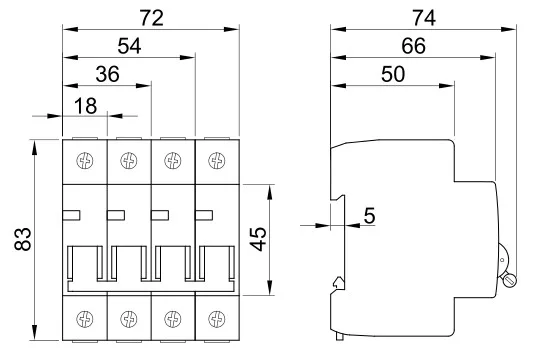

• Modulszélesség: 4
• Üzemi hőmérséklet: -25…+55 °C

Alkalmazási területek

• Háromfázisú + nulla (3p+n) lakó-, kereskedelmi és ipari elosztószekrények.
• Háromfázisú hálózat nullával együtt (3p+n) védelme.
• Túlterhelés és rövidzárlat elleni védelem.
• Magas zárlati áramú hálózatok installációja.

A termék előnyei

• B karakterisztika – világítási és általános ohmos áramkörökhöz.
• 10 kA megszakítóképesség – magas zárlati teljesítmény.
• Négy pólusú (4P) kivitel.
• 4 modul széles, DIN sínre szerelhető.

GYIK – Gyakran Ismételt Kérdések

1. Milyen sorolósínek rendelhetők a Tracon TDA-4B-32 kismegszakítóhoz?

A Tracon TDA-4B-32 egy 4 pólusú (4P) kismegszakító, amelyhez az alábbi villás kivitelű sorolósínek rendelhetők:

• Tracon TFSS-4V sorolósín – villás, 4P, 56 modul (1 m)
• Tracon TFSS-4V-12 sorolósín – villás, 4P, 12 modul (215 mm)
• Tracon TFSS-4V-36 sorolósín – villás, 4P, 36 modul

2. Milyen tartozékok rendelhetők a Tracon TDA-4B-32 kismegszakítóhoz?

A Tracon TDA-4B-32 az EVOTDA termékcsalád alábbi tartozékaival bővíthető:

• Tracon EVOTDA-AUX11 segédérintkező (1NO+1NC) – a be-/kikapcsolt állapot jelzéséhez
• Tracon EVOTDA-AL hibajelző érintkező – a hiba miatti kioldás jelzéséhez
• Tracon EVOTDA-SR munkaáramú kioldó – távoli vagy vész-lekapcsoláshoz
• Tracon EVOTDA-OVR túlfeszültség kioldó – túlfeszültség esetén lekapcsol
• Tracon EVOTDA-UVR minimálfeszültség kioldó – feszültségkimaradás esetén lekapcsol
• Tracon EVOTDA-UOVR alul/túlfeszültség kioldó – alul- és túlfeszültség elleni védelem

3. Mire való a Tracon TDA-4B-32?

Kismegszakító (MCB), amely a túlterhelés és a rövidzárlat ellen véd, négy pólusú (4P), B karakterisztikájú, 32 A-es kivitelben.

4. Mit jelent a B karakterisztika?

A B típus a névleges áram 3-5×In-szorosánál old ki, ezért világítási és általános ohmos áramkörökhöz ajánlott.

5. Mekkora a megszakítóképessége?

10 kA, az EN 60898 szabvány szerint – magasabb a szokásos 6 kA-nél.

6. Hány pólusú?

Négy pólusú (4P), 4 modul széles.

7. Mekkora a névleges árama?

32 A.

8. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
