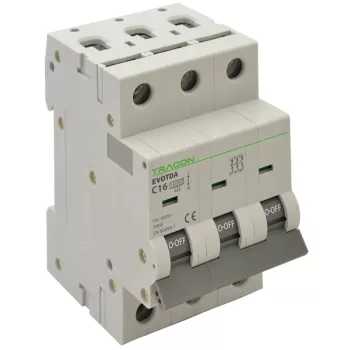

A Tracon Electric EVOTDA 3P 10kA kismegszakítók a TDA-3 sorozat hárompólusú készülékei, amelyek háromfázisú áramkörök mindhárom fázisvezetőjét védik túlterhelés és rövidzárlat ellen. A hárompólusú kioldás biztosítja, hogy hiba esetén mindhárom fázis egyszerre váljon le, ami a háromfázisú motorok, EV-töltők és ipari gépek biztonságos működésének alapfeltétele. A 10 kA-es megszakítási képesség a kereskedelmi és könnyű ipari elosztók magasabb zárlati áramaihoz ad biztonsági tartalékot.
A választék B, C és D kioldási karakterisztikával, 1 A-től 63 A-ig terjedő amperhatár-szinttel érhető el. A rezisztív, egyenletes terhelésű háromfázisú körökhöz a B karakterisztika illeszkedik, a motoros és induktív terhelésekhez jellemzően a C karakterisztika a megfelelő, a kiugróan nagy indítási áramlökést adó ipari fogyasztókhoz pedig a D karakterisztika készült. A három modul széles, DIN-sínre pattintható kivitel zökkenőmentesen illeszkedik az EVO moduláris rendszerbe.
A 3P kismegszakító mellett gyakran szükség van a többi pólusszámú változatra is: tekintse meg az EVOTDA 1P, EVOTDA 2P és EVOTDA 4P kivitelt, vagy lépjen vissza a teljes EVOTDA 10kA kínálathoz. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOTDA 3P 10kA kismegszakítókat?
Az EVOTDA 3P 10kA kismegszakító akkor a megfelelő választás, ha háromfázisú fogyasztót kell védeni, és az elosztó magasabb zárlati szilárdságot igényel a lakossági alapszintnél. A hárompólusú kivitel mindhárom fázist egyszerre szakítja meg, ami a motorok, EV-töltők és ipari gépek biztonságos leválasztásának feltétele, ezért a kereskedelmi és könnyű ipari környezetek tipikus választása.
Mire való a hárompólusú kismegszakító?
A hárompólusú kismegszakító egy háromfázisú áramkör mindhárom fázisvezetőjét egyetlen készülékben, közös kioldómechanizmussal védi. Ha bármelyik fázison túláram vagy rövidzárlat lép fel, a készülék mindhárom fázist egyszerre bontja, így a motor nem maradhat aszimmetrikusan, két fázison táplálva, ami károsodáshoz vezetne. A tartós túlterhelést a termikus, a rövidzárlatot az elektromágneses kioldó érzékeli.
3P vagy 4P?
A 3P kivitel a három fázisvezetőt szakítja meg, és olyan háromfázisú fogyasztóknál elegendő, ahol nincs külön nullavezetős terhelés, vagy a null nem igényel megszakítást. A 4P kivitel a három fázis mellett a null vezetőt is bontja, ezért főkapcsolóként, alelosztók betáplálásánál és ott javasolt, ahol a teljes körű leválasztás szükséges.
Tipikus felhasználási területek
- Háromfázisú villanymotorok, szivattyúk és ventilátorok védelme
- EV-töltő áramkörök kialakítása C karakterisztikával
- Klímakompresszorok és hőszivattyúk háromfázisú körei
- Ipari gépek és berendezések táplálása könnyű ipari környezetben
- Transzformátorok, hegesztőgépek és nagy indítóáramú gépek tápköre D karakterisztikával
- Kereskedelmi konyhák és műhelyek háromfázisú fogyasztói
- Almérő- és alelosztó táblák háromfázisú leágazásai
A teljes kínálat amperhatár és karakterisztika szerint
A sorozat 1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50 és 63 A névleges áramerősséggel, mindhárom kioldási karakterisztikában elérhető:
- B karakterisztika (TDA-3B-1 … TDA-3B-63) – a névleges áram 3–5-szörösénél old ki, a rezisztív, egyenletes terhelésű háromfázisú körökhöz illeszkedik.
- C karakterisztika (TDA-3C-1 … TDA-3C-63) – a névleges áram 5–10-szeresénél old ki, a nagy indítóáramú motoros és induktív terhelésekhez, EV-töltőkhöz a tipikus választás.
- D karakterisztika (TDA-3D-1 … TDA-3D-63) – a névleges áram 10–20-szorosánál old ki, ezért a kiugró indítási áramlökést adó ipari fogyasztókhoz készült: transzformátorokhoz, hegesztőgépekhez, közvetlen indítású nagyobb motorokhoz és kompresszorokhoz.
Hogyan illeszkedik a teljes védelmi rendszerbe?
A hárompólusú kismegszakító a túláram- és rövidzárlat-védelmet látja el, az érintésvédelmet azonban külön eszköz biztosítja. Az áramvédelmet a Tracon Electric EVO Fi-relék adják, a túláram- és érintésvédelmet egyetlen készülékben pedig a kombinált Fi-relék (RCBO) egyesítik. A rendezett háromfázisú betáplálás kialakításához a 3P kismegszakítóhoz illeszkedő háromfázisú soroló sín használata javasolt.
Gyakori kérdések
Miért kell a háromfázisú motort hárompólusú kismegszakítóval védeni? Mert hiba esetén mindhárom fázisnak egyszerre kell leválnia. Ha csak egy fázis bontódna, a motor két fázison tovább forogna, ami túlmelegedéshez és károsodáshoz vezet. A 3P kivitel közös mechanizmusa ezt biztosítja.
B, C vagy D karakterisztika motoros terheléshez? A szokásos motoros és induktív terhelésekhez a C karakterisztika a megfelelő, mert a bekapcsolási áramlökést pillanatnyi túláramként kezeli. Ahol az indítási áramlökés ennél is nagyobb – közvetlen indítású nagy motorok, transzformátorok, hegesztőgépek –, ott a D karakterisztika a helyes választás. A B karakterisztika a rezisztív, egyenletes terhelésű köröké.
Milyen amperhatárt válasszak EV-töltőhöz? A töltő névleges teljesítménye és a betápvezeték keresztmetszete határozza meg, jellemzően C karakterisztikával. A pontos méretezés a tervező feladata.
A megfelelő elosztó- és körkialakításhoz tekintse meg a villanyszerelési tanácsok építkezés előtt oldalt, EV-töltő tervezéséhez pedig a hogyan töltsük fel az elektromos autókat útmutatót az Elektrikstore-nál.
