Tracon EVOZ4B2 Kismegszakító 4P, 2A, B karakterisztika, 6kA

Fő műszaki jellemzők

• Cikkszám: Tracon EVOZ4B2
• Gyártó: Tracon Electric
• Típus: Kismegszakító (MCB), EVO termékcsalád
• Műszaki adatok: 2A, B, 4P, 6kA
• Kioldási karakterisztika: B (3-5×In)
• Pólusszám: 4P
• Biztosított pólusok száma: 4
• Névleges áram: 2 A
• Névleges feszültség: 230/400 V AC
• Névleges szigetelőfeszültség (Ui): 500 V
• Löketfeszültség-állóság (Uimp): 4 kV
• Zárlati szilárdság (Icn, EN 60898): 6 kA
• Frekvencia: 50-60 Hz

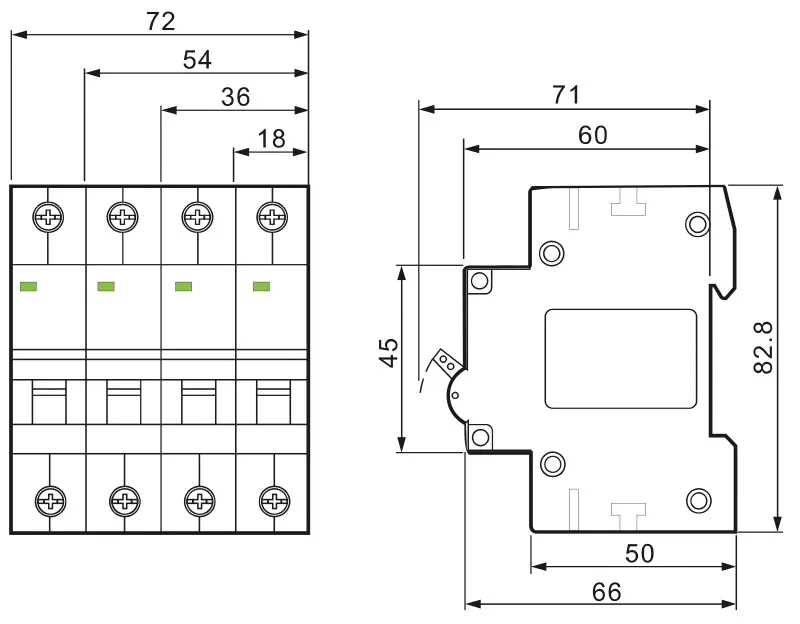

• Modulszélesség: 4
• Üzemi hőmérséklet: -25…+55 °C

Alkalmazási területek

• Háromfázisú lakó-, kereskedelmi és ipari elosztószekrények.
• Háromfázisú hálózatok teljes leválasztása nullával együtt védelme.
• Túlterhelés és rövidzárlat elleni védelem minden póluson.
• Háromfázisú hálózati installáció.

A termék előnyei

• B karakterisztika – világítási és általános ohmos áramkörökhöz.
• 4 pólusú – háromfázisú + nulla (3P+N) megszakítása.
• 6 kA megszakítóképesség, EN 60898.
• EVO moduláris termékcsalád, 4 modul széles.

GYIK – Gyakran Ismételt Kérdések

1. Milyen sorolósínek rendelhetők a Tracon EVOZ4B2 kismegszakítóhoz?

A Tracon EVOZ4B2 egy 4 pólusú (4P) kismegszakító, amelyhez az alábbi villás kivitelű sorolósínek rendelhetők:

• Tracon TFSS-4V sorolósín – villás, 4P, 56 modul (1 m)
• Tracon TFSS-4V-12 sorolósín – villás, 4P, 12 modul (215 mm)
• Tracon TFSS-4V-36 sorolósín – villás, 4P, 36 modul

2. Milyen tartozékok rendelhetők a Tracon EVOZ4B2 kismegszakítóhoz?

A Tracon EVOZ4B2 az EVOZ termékcsalád alábbi tartozékaival bővíthető:

• Tracon EVOZ-AUX11 segédérintkező (1NO+1NC) – a be-/kikapcsolt állapot jelzéséhez
• Tracon EVOZ-AL hibajelző érintkező – a hiba miatti kioldás jelzéséhez
• Tracon EVOZ-SR munkaáramú kioldó – távoli vagy vész-lekapcsoláshoz
• Tracon EVOZ-OVR túlfeszültség kioldó – túlfeszültség esetén lekapcsol
• Tracon EVOZ-UVR minimálfeszültség kioldó – feszültségkimaradás esetén lekapcsol
• Tracon EVOZ-UOVR alul/túlfeszültség kioldó – alul- és túlfeszültség elleni védelem

3. Mire való a Tracon EVOZ4B2?

Kismegszakító (MCB), amely minden póluson véd a túlterhelés és a rövidzárlat ellen, 4 pólusú, B karakterisztikájú, 2 A-es kivitelben.

4. Mit jelent a(z) B karakterisztika?

A B típus a névleges áram 3-5×In-szorosánál old ki, ezért világítási és általános ohmos áramkörökhöz ajánlott.

5. Hány pólusú?

4 pólusú (4P), 4 modul széles, háromfázisú + nulla (3P+N) kivitelű.

6. Mekkora a megszakítóképessége?

6 kA, az EN 60898 szabvány szerint.

7. Mekkora a névleges árama?

2 A.

8. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
