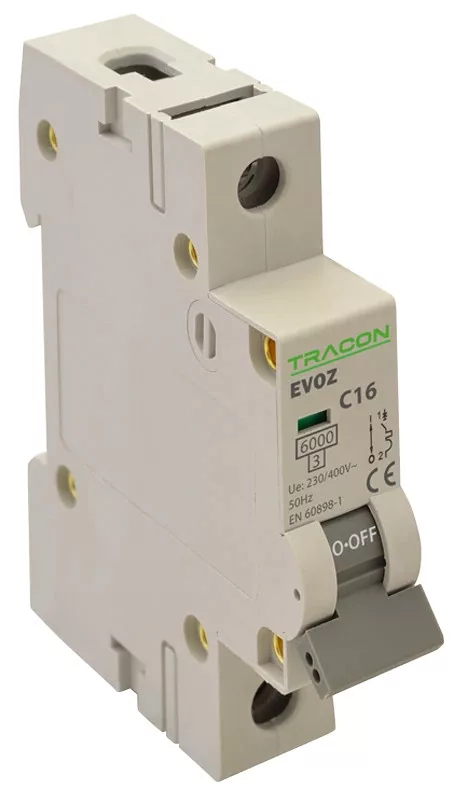

Tracon EVOZ1C16 Kismegszakító 1P, 16A, C karakterisztika, 6kA

Fő műszaki jellemzők

• Cikkszám: Tracon EVOZ1C16
• Gyártó: Tracon Electric
• Típus: Kismegszakító (MCB), EVO termékcsalád
• Műszaki adatok: 16 A, C, 1P, 6 kA
• Kioldási karakterisztika: C (5-10×In)
• Pólusszám: 1P
• Névleges áram: 16 A
• Névleges feszültség: 230 V AC
• Névleges szigetelőfeszültség (Ui): 500 V
• Löketfeszültség-állóság (Uimp): 4 kV
• Zárlati szilárdság (Icn, EN 60898): 6 kA
• Frekvencia: 50-60 Hz
• Modulszélesség: 1
• Üzemi hőmérséklet: -25…+55 °C
• Csatlakoztatható vezeték: 1-25 mm² (tömör)

Alkalmazási területek

• Lakó-, kereskedelmi és ipari elosztószekrények.
• Világítási és dugaljkörök védelme.
• Túlterhelés és rövidzárlat elleni védelem.
• Általános hálózati installáció.

A termék előnyei

• C karakterisztika – általános és kismértékben induktív terhelésekhez.
• 6 kA megszakítóképesség, EN 60898.
• EVO moduláris termékcsalád – kiegészítőkkel bővíthető.
• 1 modul széles, helytakarékos kivitel.

GYIK – Gyakran Ismételt Kérdések

1. Milyen sorolósínek rendelhetők a Tracon EVOZ1C16 kismegszakítóhoz?

A Tracon EVOZ1C16 egy 1 pólusú (1P) kismegszakító, amelyhez az alábbi villás kivitelű sorolósínek rendelhetők:

• Tracon TFSS-1V sorolósín – villás, 1P, 56 modul (1 m)
• Tracon TFSS-1V-12 sorolósín – villás, 1P, 12 modul (215 mm)
• Tracon TFSS-1V-36 sorolósín – villás, 1P, 36 modul

2. Milyen tartozékok rendelhetők a Tracon EVOZ1C16 kismegszakítóhoz?

A Tracon EVOZ1C16 az EVOZ termékcsalád alábbi tartozékaival bővíthető:

• Tracon EVOZ-AUX11 segédérintkező (1NO+1NC) – a be-/kikapcsolt állapot jelzéséhez
• Tracon EVOZ-AL hibajelző érintkező – a hiba miatti kioldás jelzéséhez
• Tracon EVOZ-SR munkaáramú kioldó – távoli vagy vész-lekapcsoláshoz
• Tracon EVOZ-OVR túlfeszültség kioldó – túlfeszültség esetén lekapcsol
• Tracon EVOZ-UVR minimálfeszültség kioldó – feszültségkimaradás esetén lekapcsol
• Tracon EVOZ-UOVR alul/túlfeszültség kioldó – alul- és túlfeszültség elleni védelem

3. Mire való a Tracon EVOZ1C16?

Kismegszakító (MCB), amely a túlterhelés és a rövidzárlat ellen véd, 1 pólusú, C karakterisztikájú, 16 A-es kivitelben.

4. Mit jelent a C karakterisztika?

A C típus a névleges áram 5-10-szeresénél old ki, ezért általános és kismértékben induktív terhelésekhez ajánlott.

5. Hány pólusú?

1 pólusú (1P), 1 modul széles kivitelű.

6. Mekkora a megszakítóképessége?

6 kA, az EN 60898 szabvány szerint, 230 és 400 V-on egyaránt.

7. Mekkora vezeték köthető be?

1-25 mm² keresztmetszetű tömör vezeték.

8. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
