Tracon Electric EVOB áram-védőkapcsoló – B típus, 10 kA: egyenáramú hibaáramra is érzékeny érintésvédelem
A Tracon Electric EVOB áram-védőkapcsoló (Fi-relé) a legmagasabb, B típusú érzékenységet kínálja önálló érintésvédelmi készülékként. A B típus a hagyományos váltakozó és a lüktető egyenáramú hibaáram mellett a sima egyenáramú hibaáramot is felismeri, ami egyetlen más érzékenységi osztálynál sem adott. Ezért nélkülözhetetlen ott, ahol a fogyasztó egyenáramú hibaáramot okozhat – például elektromos autótöltőknél, napelemes inverterek hálózati oldalán és frekvenciaváltós hajtásoknál. A FI-relé túláram- és rövidzárlat-védelmet nem tartalmaz, ezért mindig kismegszakítóval együtt alkalmazzák.
A választék 2P kivitelben egyfázisú, 4P kivitelben háromfázisú körökhöz érhető el, 16 A-től 80 A-ig terjedő névleges áramerősséggel és egységesen 30 mA érzékenységgel, ami a személyi érintésvédelem szabványos szintje. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz méretezett, ami illeszkedik a B típusú védelmet igénylő, korszerű berendezések környezetéhez.
Az EVOB a speciális, B típusú érintésvédelem önálló Fi-relé megoldása; ahol a túláram-védelmet is egyetlen készülékben szeretné, ott a B típusú EVOBKM2 kombinált védőkapcsoló a megfelelő, a teljes FI-relé választékért pedig tekintse meg a Tracon Electric EVO áram-védőkapcsolók kínálatát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOB áram-védőkapcsolót?
Az EVOB Fi-relé akkor a megfelelő választás, ha az áramkör egyenáramú hibaáramot is okozhat, és ezért a legmagasabb, B típusú érzékenységi védelemre van szükség. A B típus a sima egyenáramú hibaáramot is felismeri, amit az AC és az A típus nem képes érzékelni. A készülék önálló érintésvédelmet ad: a hibaáramot figyeli, és a beállított küszöb felett lekapcsol. Mivel túláram és rövidzárlat ellen nem véd, mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOB több kör közös, B típusú érintésvédelmét is elláthatja.
Mit jelent a B típusú érzékenység?
Az érintésvédelmi készülékek érzékenységi osztálya azt határozza meg, milyen jellegű hibaáramot képesek felismerni. Az AC típus csak a tisztán váltakozó, az A típus a lüktető egyenáramú összetevőt is tartalmazó, a B típus pedig ezeken túl a sima, folyamatos egyenáramú hibaáramot is érzékeli. A B típus tehát a legszélesebb körű érintésvédelmet nyújtja, és kifejezetten azokhoz a fogyasztókhoz készült, amelyek üzem közben egyenáramú hibaáramot okozhatnak.
Mikor van szükség B típusra?
A B típusú érzékenység ott elengedhetetlen, ahol a berendezés belső áramköre egyenáramú hibaáramot generálhat: elektromos autótöltőknél, napelemes inverterek hálózati csatlakozásánál, frekvenciaváltós motoroknál és bizonyos ipari elektronikus eszközöknél. Ezeknél az AC vagy A típusú védelem nem ad teljes biztonságot, mert a sima egyenáramú hibaáram „megvakíthatja” az alacsonyabb osztályú Fi-relét. A B típus ezt a kockázatot küszöböli ki.
2P vagy 4P kivitel?
A 2P kivitel egyfázisú (fázis + null) körökhöz készült – például egyfázisú autótöltőkhöz vagy kisebb napelemes inverterekhez. A 4P kivitel háromfázisú (három fázis + null) körökhöz való – háromfázisú EV-töltőkhöz, nagyobb inverterekhez és ipari hajtásokhoz. A választást az áramkör fázisszáma határozza meg.
Tipikus felhasználási területek
- Elektromos autótöltő áramkörök közös érintésvédelme
- Napelemes inverterek hálózati oldali érintésvédelme
- Frekvenciaváltós motorhajtások körei
- Ipari elektronikus berendezések, amelyek egyenáramú komponenst tartalmaznak
- Olyan körök, ahol a legmagasabb szintű érintésvédelem előírás
- Magasabb zárlati áramú hálózatok egy- és háromfázisú körei
A teljes kínálat pólusszám és áramerősség szerint

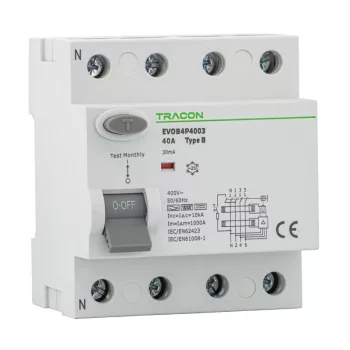

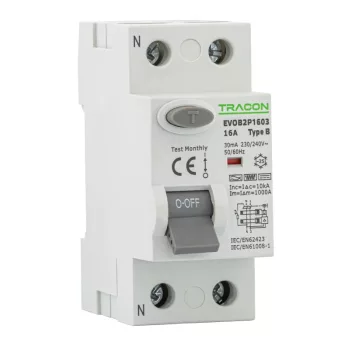

A sorozat 2P és 4P kivitelben, 16, 25, 40, 63 és 80 A névleges áramerősséggel, egységesen 30 mA érzékenységgel érhető el. Az egyfázisú változatok (például EVOB2P1603 és EVOB2P8003) az egyfázisú EV-töltőkhöz és inverterekhez, a háromfázisú kivitelek (például EVOB4P1603 és EVOB4P8003) pedig a háromfázisú berendezésekhez illeszkednek.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOB a táblában a kismegszakítókkal együtt alkot teljes védelmet: a Tracon Electric EVO kismegszakítók a túláram és rövidzárlat ellen védenek, az EVOB pedig a B típusú érintésvédelmet látja el. Ahol mindkét funkciót egyetlen, B típusú készülékben szeretné, ott a EVOBKM2 kombinált védőkapcsoló kínál helytakarékos megoldást. Eltérő érzékenységi osztályhoz a teljes FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Miért nem elég az A típus az autótöltőhöz? Mert egyes elektromos autótöltők üzem közben sima egyenáramú hibaáramot okozhatnak, amelyet az A típus nem érzékel megbízhatóan. A B típus ezt a hibaáramot is felismeri, így biztonságos védelmet ad. A pontos követelményt a töltő gyártói előírása és a tervező határozza meg.
Helyettesíti az EVOB a kismegszakítót? Nem. Az EVOB csak érintésvédelmet ad, túláram és rövidzárlat ellen nem véd. Ezért mindig kismegszakítóval együtt kell alkalmazni, vagy a B típusú kombinált védőkapcsolót kell választani.
Mi a különbség az EVOB és az EVOBKM2 között? Az EVOB önálló Fi-relé, amely több kör közös B típusú érintésvédelmét láthatja el, és kismegszakítóval együtt működik. Az EVOBKM2 ezzel szemben egyetlen készülékben egyesíti a B típusú érintésvédelmet és a túláram-védelmet egy adott körön.
A megfelelő érintésvédelem kialakításáról és az elektromos autók töltéséről a hogyan töltsük fel az elektromos autókat oldalon olvashat bővebben az Elektrikstore-nál.
