Tracon Electric EVOAG áram-védőkapcsoló – A típus, 10 kA: nagyobb zárlati áramú körök érintésvédelme
A Tracon Electric EVOAG áram-védőkapcsoló (Fi-relé) az érintésvédelem önálló készüléke, magasabb zárlati áramú környezetekhez. A hibaáramot érzékeli, és a beállított küszöb felett lekapcsolja az áramkört, megvédve a személyeket az áramütéstől. A FI-relé túláram- és rövidzárlat-védelmet nem tartalmaz, ezért mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOAG több, kismegszakítóval ellátott kör közös érintésvédelmét is elláthatja. A sorozat A érzékenységi osztályú, ami a hagyományos váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri, így a modern, elektronikát tartalmazó fogyasztóknál is megbízható.
A választék 2P kivitelben egyfázisú, 4P kivitelben háromfázisú körökhöz érhető el, 25 A-től 100 A-ig terjedő névleges áramerősséggel és egységesen 30 mA érzékenységgel, ami a személyi érintésvédelem szabványos szintje. A 100 A-ig terjedő tartomány a nagyobb terhelésű betáplálásokhoz is illeszkedik. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatok igényeihez méretezett.
Az EVOAG a kereskedelmi és könnyű ipari szintű, A típusú érintésvédelem 10 kA megszakítóképességű megoldása; lakossági, 6 kA-es körökhöz az EVOG A típusú kivitel a megfelelő, a teljes FI-relé választékért pedig tekintse meg a Tracon Electric EVO áram-védőkapcsolók kínálatát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOAG áram-védőkapcsolót?
Az EVOAG Fi-relé akkor a megfelelő választás, ha egy- vagy háromfázisú áramkört A típusú érintésvédelemmel kell ellátni, magasabb zárlati áramú kereskedelmi vagy könnyű ipari környezetben. A készülék a hibaáramot érzékeli, és a beállított küszöb felett lekapcsol, így megvédi a személyeket az áramütéstől. Mivel a Fi-relé önmagában nem véd túláram és rövidzárlat ellen, mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOAG több kör közös érintésvédelmét is elláthatja.
Mit jelent a 10 kA megszakítóképesség?
A 10 kA azt a legnagyobb zárlati áramot jelöli, amelyet a készülék biztonságosan elvisel. A 6 kA a tipikus lakossági hálózatokhoz méretezett, a 10 kA pedig a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz, illetve a transzformátorhoz közeli betáplálásokhoz. A megfelelő érték a hálózat zárlati viszonyaitól függ, amit a tervező határoz meg.
Mit jelent az A típusú érzékenység?
Az A érzékenységi osztály a tisztán váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is felismeri. Ez a modern környezetben fontos, mert az elektronikus eszközök – mosógépek, indukciós főzőlapok, kapcsoló-üzemű tápegységek – ilyen jellegű hibaáramot okozhatnak. Az A típus ezért megbízhatóbb védelmet ad, mint a hagyományos AC típus.
2P vagy 4P kivitel?

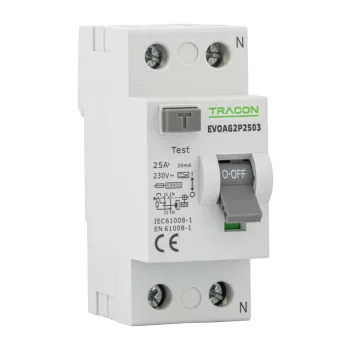

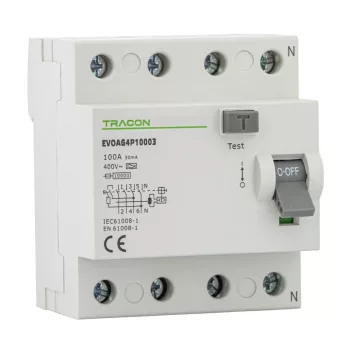

A 2P kivitel egyfázisú (fázis + null) körökhöz készült, és két modul széles. A 4P kivitel háromfázisú (három fázis + null) körökhöz való, és négy modul széles. A választást az áramkör fázisszáma határozza meg: egyfázisú betápláláshoz a 2P, háromfázisúhoz a 4P kivitel a megfelelő.
Miért egységesen 30 mA?
A 30 mA a közvetlen érintés elleni, személyi érintésvédelem szabványos szintje, ami a leggyakoribb védelmi feladat. Az EVOAG sorozat erre az értékre összpontosít, így az A típusú, magasabb megszakítóképességű érintésvédelmet a személyvédelem szintjén kínálja. Ahol tűzvédelmi vagy berendezésvédelmi célból eltérő érzékenységre (100 vagy 300 mA) van szükség, ott a 6 kA-es EVOG sorozat kínál választható érzékenységet.
Tipikus felhasználási területek
- Kereskedelmi és könnyű ipari táblák egy- és háromfázisú érintésvédelme
- Magasabb zárlati áramú hálózatok betáplálási szintje
- Csoportszintű közös érintésvédelem több kismegszakítós kör fölött
- Elektronikus eszközöket tápláló körök, ahol A típusú érzékenység szükséges
- Nagyobb terhelésű, 80–100 A névleges áramú betáplálások
- Transzformátorhoz közeli táblák, ahol a zárlati áram magasabb
A teljes kínálat pólusszám és áramerősség szerint
A sorozat 2P és 4P kivitelben, 25, 40, 63, 80 és 100 A névleges áramerősséggel, egységesen 30 mA érzékenységgel érhető el. Az egyfázisú változatok (például EVOAG2P2503 és EVOAG2P10003) a nagyobb terhelésű egyfázisú betáplálásokhoz, a háromfázisú kivitelek (például EVOAG4P2503 és EVOAG4P10003) pedig a háromfázisú körökhöz illeszkednek.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOAG a táblában a kismegszakítókkal együtt alkot teljes védelmet: a Tracon Electric EVO kismegszakítók a túláram és rövidzárlat ellen védenek, az EVOAG pedig az érintésvédelmet látja el. Ahol mindkét funkciót egyetlen készülékben szeretné, ott a Kombi FI-relék (RCBO) kínálnak helytakarékos megoldást. Eltérő érzékenységi osztály vagy megszakítóképesség esetén a teljes FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Mi a különbség az EVOAG és az EVOG között? Mindkettő A típusú Fi-relé, de az EVOAG 10 kA megszakítóképességű és 100 A-ig terjed, így a magasabb zárlati áramú, nagyobb terhelésű körökhöz való. Az EVOG 6 kA-es, és választható érzékenységet (30, 100, 300 mA) kínál a lakossági és kisebb kereskedelmi szinten.
Helyettesíti az EVOAG a kismegszakítót? Nem. Az EVOAG csak érintésvédelmet ad, túláram és rövidzárlat ellen nem véd. Ezért mindig kismegszakítóval együtt kell alkalmazni, vagy a két funkciót egyesítő kombinált védőkapcsolót kell választani.
Mikor van szükség 10 kA-ra? Akkor, ha a hálózat várható zárlati árama meghaladja a 6 kA-t – jellemzően kereskedelmi, ipari vagy a transzformátorhoz közeli környezetben. A pontos méretezés a tervező feladata.
A megfelelő érintésvédelem kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
