Tracon Electric EVOG áram-védőkapcsoló – A típus, 6 kA: önálló érintésvédelem egy- és háromfázisú körökhöz
A Tracon Electric EVOG áram-védőkapcsoló (Fi-relé) az érintésvédelem önálló készüléke: a hibaáramot érzékeli, és a beállított küszöb felett lekapcsolja az áramkört, megvédve a személyeket az áramütéstől. A FI-relé túláram- és rövidzárlat-védelmet nem tartalmaz, ezért mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOG több, kismegszakítóval ellátott kör közös érintésvédelmét is elláthatja. A sorozat A érzékenységi osztályú, ami a hagyományos váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri, így a modern, elektronikát tartalmazó fogyasztóknál is megbízható.
A választék 2P kivitelben egyfázisú, 4P kivitelben háromfázisú körökhöz érhető el, 25 A-től 80 A-ig terjedő névleges áramerősséggel. A magasabb áramértékek azért is hasznosak, mert a FI-relé jellemzően a tábla betáplálási vagy csoportszintjén, több kör fölött helyezkedik el. A hibaáram-érzékenység három szinten – 30 mA, 100 mA és 300 mA – választható: a 30 mA a személyi érintésvédelem, a 100 és 300 mA a tűz- és berendezésvédelem szintje.
Az EVOG a lakossági és kisebb kereskedelmi szintű, A típusú érintésvédelem 6 kA megszakítóképességű megoldása; a túláramvédelmet a Tracon Electric EVO kismegszakítók adják hozzá, a teljes FI-relé választékért pedig tekintse meg a Tracon Electric EVO áram-védőkapcsolók kínálatát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOG áram-védőkapcsolót?
Az EVOG Fi-relé akkor a megfelelő választás, ha egy- vagy háromfázisú áramkört A típusú érintésvédelemmel kell ellátni, lakossági vagy kisebb kereskedelmi környezetben. A készülék a hibaáramot érzékeli, és a beállított küszöb felett lekapcsol, így megvédi a személyeket az áramütéstől. Mivel a Fi-relé önmagában nem véd túláram és rövidzárlat ellen, mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOG több kör közös érintésvédelmét is elláthatja, ami a tábla áttekinthető kialakítását segíti.
Mi a különbség a Fi-relé és a kombinált védőkapcsoló között?
A Fi-relé (áram-védőkapcsoló) kizárólag érintésvédelmet ad: a hibaáramot figyeli, túláramot és rövidzárlatot nem. A kombinált védőkapcsoló (RCBO) ezzel szemben egyetlen készülékben egyesíti az érintésvédelmet és a kismegszakító túláram-védelmét. A Fi-relé előnye, hogy egyetlen készülék több kör közös érintésvédelmét láthatja el, így a kismegszakítókkal együtt rugalmas és áttekinthető táblafelépítést tesz lehetővé.
Mit jelent az A típusú érzékenység?
Az A érzékenységi osztály a tisztán váltakozó hibaáram mellett a lüktető egyenáramú összetevőt is felismeri. Ez a modern háztartási és kereskedelmi környezetben fontos, mert az elektronikus eszközök – például mosógépek, indukciós főzőlapok, kapcsoló-üzemű tápegységek – ilyen jellegű hibaáramot okozhatnak. Az A típus ezért megbízhatóbb védelmet ad, mint a hagyományos AC típus.
2P vagy 4P kivitel?

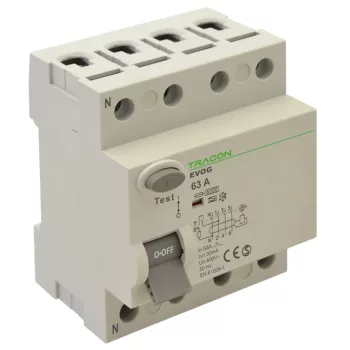

A 2P kivitel egyfázisú (fázis + null) körökhöz készült, és két modul széles. A 4P kivitel háromfázisú (három fázis + null) körökhöz való, és négy modul széles. A választást az áramkör fázisszáma határozza meg: egyfázisú betápláláshoz a 2P, háromfázisúhoz a 4P kivitel a megfelelő.
Mire való a választható érzékenység?
A hibaáram-érzékenység három szinten választható, a védelmi feladathoz igazítva:
- 30 mA – a közvetlen érintés elleni, személyi érintésvédelem szabványos szintje.
- 100 mA – közepes érzékenység, jellemzően tűzvédelmi és berendezésvédelmi célokra.
- 300 mA – alacsonyabb érzékenység, elsősorban tűzvédelmi leválasztáshoz és csoportszintű fővédelemhez, ahol a vezetékek túlmelegedését kell megelőzni.
Tipikus felhasználási területek
- Lakossági elosztótáblák egy- és háromfázisú érintésvédelme
- Csoportszintű közös érintésvédelem több kismegszakítós kör fölött
- Kisebb kereskedelmi és irodai táblák betáplálási szintje
- Elektronikus eszközöket tápláló körök, ahol A típusú érzékenység szükséges
- Tűz- és berendezésvédelmi leválasztás 100 vagy 300 mA érzékenységgel
- Nagyobb, 63–80 A névleges áramú betáplálások érintésvédelme
A teljes kínálat pólusszám, áramerősség és érzékenység szerint
A sorozat 2P és 4P kivitelben, 25, 40, 63 és 80 A névleges áramerősséggel, valamint 30, 100 és 300 mA érzékenységgel érhető el. Az egyfázisú, 30 mA-es változatok (például EVOG2P2503 és EVOG2P8003) a tipikus lakossági körökhöz, a háromfázisú kivitelek (például EVOG4P2503 és EVOG4P8003) pedig a háromfázisú betáplálásokhoz illeszkednek.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOG a táblában a kismegszakítókkal együtt alkot teljes védelmet: a Tracon Electric EVO kismegszakítók a túláram és rövidzárlat ellen védenek, az EVOG pedig az érintésvédelmet látja el. Ahol mindkét funkciót egyetlen készülékben szeretné, ott a Kombi FI-relék (RCBO) kínálnak helytakarékos megoldást. Eltérő érzékenységi osztály vagy megszakítóképesség esetén a teljes FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Helyettesíti az EVOG a kismegszakítót? Nem. Az EVOG csak érintésvédelmet ad, túláram és rövidzárlat ellen nem véd. Ezért mindig kismegszakítóval együtt kell alkalmazni, vagy a két funkciót egyesítő kombinált védőkapcsolót kell választani.
Miért érhető el 80 A-ig? Mert a Fi-relé jellemzően több kör fölött, a tábla betáplálási vagy csoportszintjén helyezkedik el, ahol a teljes terhelési áram nagyobb lehet, mint egy-egy leágazásban.
Melyik érzékenységet válasszam? Személyi érintésvédelemhez a 30 mA a szabványos érték. A 100 és 300 mA elsősorban tűz- és berendezésvédelmi célokra szolgál. A pontos választást a tervező határozza meg.
A megfelelő érintésvédelem kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
