Tracon Electric EVOAGS áram-védőkapcsoló – A/S típus, 10 kA: szelektív, késleltetett kioldású érintésvédelem
A Tracon Electric EVOAGS áram-védőkapcsoló (Fi-relé) az A típusú érzékenységet szelektív, késleltetett kioldással egyesíti. A szelektív (S) működés azt jelenti, hogy a készülék egy hiba esetén nem azonnal, hanem rövid késleltetéssel old ki, lehetőséget adva az alárendelt, gyorsabb Fi-relének, hogy előbb lekapcsoljon. Így többszintű táblákban csak a hibás kör válik le, a rendszer többi része üzemben marad. Az A érzékenységi osztály a hagyományos váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri. A FI-relé túláram- és rövidzárlat-védelmet nem tartalmaz, ezért mindig kismegszakítóval együtt alkalmazzák.
A választék 2P kivitelben egyfázisú, 4P kivitelben háromfázisú körökhöz érhető el, 25 A-től 100 A-ig terjedő névleges áramerősséggel. Az érzékenység 100 mA vagy 300 mA, ami megfelel a szelektív készülék szerepének: az EVOAGS jellemzően a tábla fölérendelt, fővédelmi szintjén helyezkedik el, ahol nem a közvetlen érintésvédelem, hanem a szelektív leválasztás és a tűzvédelem a cél. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz méretezett.
Az EVOAGS a többszintű táblák szelektivitását biztosító, A/S típusú megoldás; az alárendelt, leágazási szintre az EVOAG A típusú kivitel illeszkedik, a teljes FI-relé választékért pedig tekintse meg a Tracon Electric EVO áram-védőkapcsolók kínálatát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOAGS áram-védőkapcsolót?
Az EVOAGS Fi-relé akkor a megfelelő választás, ha egy többszintű elosztótáblában a szelektív működés a cél: vagyis hogy egy alsóbb körben fellépő hiba ne a fölérendelt fővédelmet, hanem csak a hibás kör saját Fi-reléjét oldja ki. A szelektív (S) kioldás rövid késleltetéssel működik, így a fölérendelt EVOAGS megvárja, hogy az alárendelt készülék előbb lekapcsoljon. Az eredmény: a hiba lokalizálódik, a tábla többi része pedig zavartalanul üzemel. A készülék A típusú érzékenységű, és mindig kismegszakítóval együtt alkalmazzák.
Mi a szelektivitás, és miért fontos?
A szelektivitás azt jelenti, hogy egy hiba esetén mindig a hibához legközelebbi védelmi készülék old ki, és csak az. Egy egyszerű, nem szelektív táblában egy alsóbb körben fellépő földzárlat a fölérendelt Fi-relét is kioldhatja, így feleslegesen az egész tábla feszültség nélkül marad. A szelektív EVOAGS késleltetése biztosítja, hogy az alárendelt, gyorsabb Fi-relé előbb kapcsoljon le, így csak a hibás kör válik le. Ez különösen fontos ott, ahol a folyamatos üzem kritikus.
Mit jelent az A/S típus?
Az A/S típus két tulajdonságot egyesít. Az A jelöli az érzékenységi osztályt: a hagyományos váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri. Az S a szelektív, késleltetett kioldást jelöli, ami a többszintű rendszerek szelektivitásához szükséges. A kettő együtt olyan készüléket ad, amely egyszerre korszerű érzékenységű és alkalmas fölérendelt, szelektív fővédelemnek.
Miért 100 és 300 mA az érzékenység?
A szelektív Fi-relé jellemzően a tábla fölérendelt szintjén helyezkedik el, ahol nem a közvetlen érintésvédelem (30 mA), hanem a szelektív leválasztás és a tűzvédelem a feladat. Ezért az EVOAGS 100 és 300 mA érzékenységgel érhető el: ezek a fölérendelt szint tipikus értékei, amelyek illeszkednek az alattuk lévő, 30 mA-es körök szelektív védelméhez.
2P vagy 4P kivitel?
A 2P kivitel egyfázisú (fázis + null), a 4P kivitel háromfázisú (három fázis + null) körökhöz készült. A fölérendelt, fővédelmi szinten a tábla fázisszáma határozza meg a választást: egyfázisú betápláláshoz a 2P, háromfázisúhoz a 4P kivitel a megfelelő.
Tipikus felhasználási területek
- Többszintű elosztótáblák fölérendelt, szelektív fővédelme
- Almérős és alelosztói rendszerek, ahol a folyamatos üzem fontos
- Kereskedelmi és könnyű ipari táblák fővédelmi szintje
- Olyan körök, ahol egyetlen hiba nem okozhatja az egész tábla lekapcsolását
- Tűzvédelmi leválasztás a fölérendelt szinten (100, illetve 300 mA)
- Nagyobb terhelésű, 80–100 A névleges áramú betáplálások
A teljes kínálat pólusszám, áramerősség és érzékenység szerint

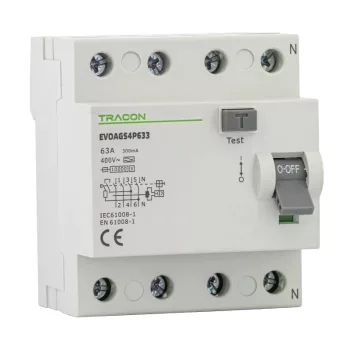

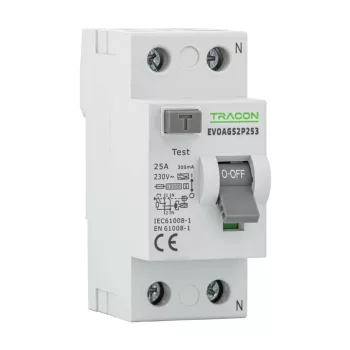

A sorozat 2P és 4P kivitelben, 25, 40, 63, 80 és 100 A névleges áramerősséggel, valamint 100 és 300 mA érzékenységgel érhető el. Az egyfázisú változatok (például EVOAGS2P251 és EVOAGS2P1003) a kisebb táblák fölérendelt szintjéhez, a háromfázisú kivitelek (például EVOAGS4P251 és EVOAGS4P1003) pedig a háromfázisú fővédelemhez illeszkednek.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOAGS a táblában a fölérendelt szelektív szintet képviseli, míg a leágazási szinten az EVOAG A típusú Fi-relék végzik a közvetlen, 30 mA-es érintésvédelmet. A túláram-védelmet a Tracon Electric EVO kismegszakítók adják hozzá. Eltérő érzékenységi osztály vagy a kombinált védelem igénye esetén a teljes FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Miért nincs 30 mA-es EVOAGS? Mert a szelektív Fi-relé a fölérendelt, fővédelmi szintre való, ahol a feladat a szelektív leválasztás és a tűzvédelem, nem a közvetlen érintésvédelem. A 30 mA-es személyvédelmet az alárendelt szinten lévő, gyorsabb Fi-relék – például az EVOAG – látják el.
Hogyan biztosítja a szelektivitást? Az S típusú készülék rövid késleltetéssel old ki, így az alárendelt, késleltetés nélküli Fi-relének van ideje előbb lekapcsolni a hibás kört. Ehhez a fölérendelt érzékenységnek nagyobbnak kell lennie az alárendeltnél – ezt biztosítja a 100, illetve 300 mA.
Helyettesíti az EVOAGS a kismegszakítót? Nem. Az EVOAGS csak érintésvédelmet ad, túláram és rövidzárlat ellen nem véd. Ezért mindig kismegszakítóval együtt kell alkalmazni.
A megfelelő, szelektív érintésvédelem kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
