Tracon Electric EVOAV áram-védőkapcsoló – AC típus, 10 kA: hagyományos érintésvédelem nagyobb zárlati áramú körökhöz
A Tracon Electric EVOAV áram-védőkapcsoló (Fi-relé) az érintésvédelem önálló készüléke, amely a hagyományos AC érzékenységet magasabb, 10 kA megszakítóképességgel egyesíti. A hibaáramot érzékeli, és a beállított küszöb felett lekapcsolja az áramkört, megvédve a személyeket az áramütéstől. A FI-relé túláram- és rövidzárlat-védelmet nem tartalmaz, ezért mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOAV több, kismegszakítóval ellátott kör közös érintésvédelmét is elláthatja. Az AC érzékenységi osztály a tisztán váltakozó hibaáramot érzékeli, ami a hagyományos áramkörök szabványos megoldása.
A választék 2P kivitelben egyfázisú, 4P kivitelben háromfázisú körökhöz érhető el, 25 A-től 100 A-ig terjedő névleges áramerősséggel és egységesen 30 mA érzékenységgel, ami a személyi érintésvédelem szabványos szintje. A 100 A-ig terjedő tartomány a nagyobb terhelésű betáplálásokhoz is illeszkedik. A 10 kA megszakítóképesség a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatok igényeihez méretezett.
Az EVOAV a hagyományos, AC típusú érintésvédelem 10 kA megszakítóképességű megoldása; ahol lüktető egyenáramú hibaáram is felléphet, ott az EVOAG A típusú kivitel ajánlott, a teljes FI-relé választékért pedig tekintse meg a Tracon Electric EVO áram-védőkapcsolók kínálatát. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOAV áram-védőkapcsolót?
Az EVOAV Fi-relé akkor a megfelelő választás, ha egy- vagy háromfázisú áramkört hagyományos, AC típusú érintésvédelemmel kell ellátni, magasabb zárlati áramú kereskedelmi vagy könnyű ipari környezetben. A készülék a hibaáramot érzékeli, és a beállított küszöb felett lekapcsol, így megvédi a személyeket az áramütéstől. Mivel a Fi-relé önmagában nem véd túláram és rövidzárlat ellen, mindig kismegszakítóval együtt alkalmazzák; egyetlen EVOAV több kör közös érintésvédelmét is elláthatja.
Mit jelent a 10 kA megszakítóképesség?
A 10 kA azt a legnagyobb zárlati áramot jelöli, amelyet a készülék biztonságosan elvisel. A 6 kA a tipikus lakossági hálózatokhoz méretezett, a 10 kA pedig a magasabb zárlati áramú kereskedelmi és könnyű ipari hálózatokhoz, illetve a transzformátorhoz közeli betáplálásokhoz. A megfelelő érték a hálózat zárlati viszonyaitól függ, amit a tervező határoz meg.
Mikor elég az AC típus, és mikor válasszon A típust?
Az AC érzékenységi osztály a tisztán váltakozó hibaáramot érzékeli, ami a hagyományos áramkörök többségénél megfelelő – például világítási és dugaljkörökhöz, ahol nincs jelentős elektronikus terhelés. Ahol viszont lüktető egyenáramú hibaáram is felléphet – mosógépeknél, indukciós főzőlapoknál, kapcsoló-üzemű tápegységeknél –, ott az A típusú kivitel ad megbízható védelmet. A modern, sok elektronikus eszközt tartalmazó körökhöz ezért gyakran az A típus ajánlott.
2P vagy 4P kivitel?

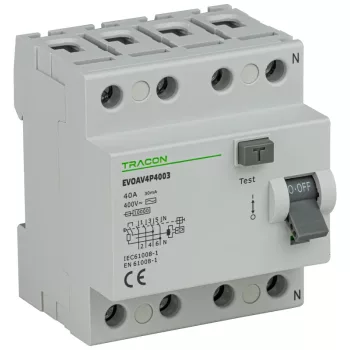

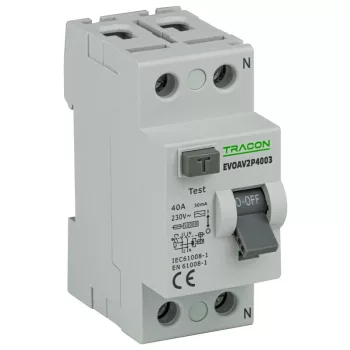

A 2P kivitel egyfázisú (fázis + null) körökhöz készült, és két modul széles. A 4P kivitel háromfázisú (három fázis + null) körökhöz való, és négy modul széles. A választást az áramkör fázisszáma határozza meg: egyfázisú betápláláshoz a 2P, háromfázisúhoz a 4P kivitel a megfelelő.
Miért egységesen 30 mA?
A 30 mA a közvetlen érintés elleni, személyi érintésvédelem szabványos szintje, ami a leggyakoribb védelmi feladat. Az EVOAV sorozat erre az értékre összpontosít, így az AC típusú, magasabb megszakítóképességű érintésvédelmet a személyvédelem szintjén kínálja. Ahol tűzvédelmi vagy berendezésvédelmi célból eltérő érzékenységre (100 vagy 300 mA) van szükség, ott a 6 kA-es EVOV sorozat kínál választható érzékenységet.
Tipikus felhasználási területek
- Kereskedelmi és könnyű ipari táblák hagyományos érintésvédelme
- Magasabb zárlati áramú hálózatok betáplálási szintje
- Csoportszintű közös érintésvédelem több kismegszakítós kör fölött
- Egy- és háromfázisú körök, ahol nincs jelentős elektronikus terhelés
- Nagyobb terhelésű, 80–100 A névleges áramú betáplálások
- Transzformátorhoz közeli táblák, ahol a zárlati áram magasabb
A teljes kínálat pólusszám és áramerősség szerint
A sorozat 2P és 4P kivitelben, 25, 40, 63, 80 és 100 A névleges áramerősséggel, egységesen 30 mA érzékenységgel érhető el. Az egyfázisú változatok (például EVOAV2P2503 és EVOAV2P10003) a nagyobb terhelésű egyfázisú betáplálásokhoz, a háromfázisú kivitelek (például EVOAV4P2503 és EVOAV4P10003) pedig a háromfázisú körökhöz illeszkednek.
Hogyan illeszkedik a teljes védelmi rendszerbe?
Az EVOAV a táblában a kismegszakítókkal együtt alkot teljes védelmet: a Tracon Electric EVO kismegszakítók a túláram és rövidzárlat ellen védenek, az EVOAV pedig az érintésvédelmet látja el. Ahol mindkét funkciót egyetlen készülékben szeretné, ott a Kombi FI-relék (RCBO) kínálnak helytakarékos megoldást. A típusú érzékenységhez vagy alacsonyabb megszakítóképességhez a teljes FI-relé kínálatban talál megfelelő kivitelt.
Gyakori kérdések
Mi a különbség az EVOAV és az EVOV között? Mindkettő AC típusú Fi-relé, de az EVOAV 10 kA megszakítóképességű és 100 A-ig terjed, így a magasabb zárlati áramú, nagyobb terhelésű körökhöz való. Az EVOV 6 kA-es, és választható érzékenységet (30, 100, 300 mA) kínál a lakossági és kisebb kereskedelmi szinten.
Helyettesíti az EVOAV a kismegszakítót? Nem. Az EVOAV csak érintésvédelmet ad, túláram és rövidzárlat ellen nem véd. Ezért mindig kismegszakítóval együtt kell alkalmazni, vagy a két funkciót egyesítő kombinált védőkapcsolót kell választani.
Mikor ne válasszam az AC típust? Ha a kör sok elektronikus eszközt – mosógépet, indukciós főzőlapot, frekvenciaváltót – táplál, mert ezek lüktető egyenáramú hibaáramot okozhatnak, amelyet az AC típus nem érzékel megbízhatóan. Ilyenkor az A típusú EVOAG a megfelelő.
A megfelelő érintésvédelem kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
