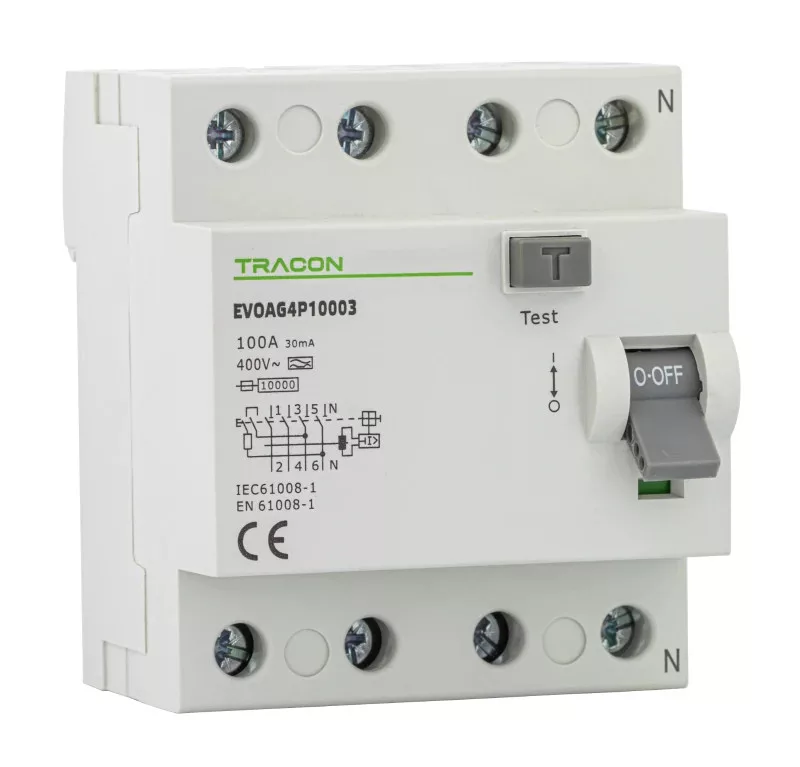

Tracon EVOAG4P10003 Áram-védőkapcsoló, 4 pólusú 100A, 30mA, 10kA, A

Fő műszaki jellemzők

• Cikkszám: Tracon_EVOAG4P10003
• Gyártó: Tracon Electric
• Típus: Áram-védőkapcsoló (RCD), A típus, EVO termékcsalád
• Műszaki adatok: 100A, 30mA, 10kA, A
• Pólusszám: 4P
• Névleges áram: 100 A
• Névleges hibaáram (IΔn): 30 mA
• Hibaáram-típus: A
• Névleges feszültség: 230/400 V AC
• Névleges szigetelőfeszültség (Ui): 500 V
• Rövidzárlatállóság (Icw): 10 kA
• Lökőáram-állóság: 3 kA
• Frekvencia: 50 Hz
• Csatlakoztatható vezeték: 2,5-25 mm² (tömör)
• Üzemi hőmérséklet: -25…+55 °C

Alkalmazási területek

• Háromfázisú + nulla (3p+n) áramkörök életvédelmi (30 mA) érintésvédelme.
• Korszerű elektronikus fogyasztók (inverteres, frekvenciaváltós) körei.
• Magasabb zárlati áramú lakó-, kereskedelmi és ipari hálózatok.
• Áramütés (földzárlat) elleni védelem megnövelt zárlatállósággal.

A termék előnyei

• A típus – váltakozó ÉS lüktető egyenáramú hibaáramok érzékelése.
• 10 kA rövidzárlatállóság – magasabb zárlati áramú hálózatokhoz.
• 30 mA életvédelmi érzékenység.
• Korszerű elektronikai eszközökhöz is alkalmas.

GYIK – Gyakran Ismételt Kérdések

1. Mire való a Tracon EVOAG4P10003?

A típusú áram-védőkapcsoló (RCD), amely az áramütés ellen véd, négy pólusú (4P), 30 mA érzékenységű, 100 A-es, megnövelt 10 kA zárlatállósággal.

2. Miben más, mint a normál EVOG RCD?

Az EVOAG megnövelt, 10 kA rövidzárlatállósággal rendelkezik (a normál 6 kA helyett), így magasabb zárlati áramú hálózatokban is használható.

3. Mi a különbség az A és az AC típus között?

Az AC típus csak a váltakozó hibaáramot érzékeli, az A típus a lüktető egyenáramú összetevőt is – ezért elektronikus fogyasztókhoz az A típus ajánlott.

4. Helyettesíti a kismegszakítót?

Nem, az RCD a földzárlat ellen véd; a túlterhelés és rövidzárlat ellen kismegszakító (MCB) is szükséges.

5. Mekkora a névleges árama és zárlatállósága?

100 A névleges áram, 10 kA rövidzárlatállóság.

6. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
