A Tracon vízálló takarósapkák azt a problémát oldják meg, amellyel minden, ipari csatlakozót használó szakember találkozik előbb-utóbb: mit kell tenni a használaton kívüli CEE dugóval? Egy nedves, poros, kültéri vagy ipari környezetben hagyott dugó ugyanis védőelem nélkül elveszíti a porvédelmét és vízállóságát, az érintkezőkbe szennyeződés, korrózió vagy nedvesség kerülhet, ami később a hálózati csatlakoztatáskor problémát okoz. A Tracon takarósapkák IP67 védettséggel ráhúzhatók a kihúzott CEE dugóra, és így a teljes ipari csatlakozó-lánc védettségi szintjét fenntartják még akkor is, amikor egy dugó nincs aljzatba dugva.
A kínálatban hét modell érhető el, lefedve a Tracon CEE rendszer teljes amperhatár-tartományát: 16A három pólus-konfigurációhoz (3P, 4P, 5P – egy-egy dedikált sapkával), 32A két konfigurációhoz (3P/4P közös sapkával, valamint külön 5P), valamint 63A és 125A mindhárom konfigurációhoz egy-egy közös, nagyobb átmérőjű takarósapkával. Minden modell IP67 védettségű – teljes porvédelem és időleges (1 m / 30 perc) vízbemerülés elleni védelem.
Megbízható Tracon Electric minőség, raktárkészletről – rendelje meg a megfelelő méretű takarósapkát a meglévő CEE dugaszrendszeréhez az Elektrikstore-tól, gyors kiszállítással. A teljes Tracon CEE választékért lásd a Tracon 16A, 32A, 63A és 125A ipari csatlakozók kínálatát.
Miért használjon Tracon vízálló takarósapkát?
Az ipari CEE csatlakozórendszer védettségi szintje (IP44 vagy IP67) akkor érvényes, amikor a dugó az aljzatba van dugva – vagyis a két fél össze van zárva. Egy kihúzott dugó viszont védőelem nélkül „nyitva van" – a belső érintkezők, a kábelbevezetés és a kontaktrugók szabadon ki vannak téve a környezetnek. Egy építkezésen, autómosóban, mezőgazdasági telephelyen vagy egy hajó kikötési pontján egy ilyen nyitva hagyott dugó pillanatok alatt elszennyeződhet, nedvességet vehet fel, vagy korrózió indulhat be benne. A vízálló takarósapka ezt a problémát oldja meg: ráhúzva a kihúzott dugóra, ugyanúgy IP67 védettséget biztosít, mintha az egy aljzatba lenne csatlakoztatva.
Tipikus felhasználási területek
- Építkezések és felvonulási területek – ahol egy kábel végén lévő dugó tartósan kint marad, várva a következő használatra.
- Mobil áramfejlesztők (aggregátorok) – ahol a generátor kimenetein lévő dugók nem mindig vannak terhelve, és az időjárás védelme alatt kell tartani őket.
- Autómosók és ipari mosóberendezések – ahol egy nyitva hagyott CEE dugó pillanatok alatt elveszítheti a védettségét a víz behatása miatt.
- Mezőgazdaság és állattartás – istállók, csarnokok, szárítók – sok poros, párás és vegyileg agresszív környezet.
- Hajózás és kikötői infrastruktúra – ahol a kihúzott shore-power dugókat sós, párás környezetben kell tárolni.
- Karbantartási időszakok – ahol egy gépet leállítanak hosszabb időre, és a kábelvégeket védeni kell.
- Üres tartalék kábelvégek – elosztószekrényben vagy elosztóládában tárolt, esetleg ritkán használt kábelek dugóinak védelme.
Hogyan válassza ki a megfelelő takarósapkát?
A választás egyszerű, ha tudja a CEE dugó amperhatárát és a pólusszámát (azaz hány érintkezős a dugó). A Tracon kínálatban a következő párosítások érhetők el:
- 16A 3P (2P+E, kék színű dugó): TICSCAP163 takarósapka (d=44,5 mm). Kompatibilis a TICS-0132H és hasonló családú 16A 2P+E dugókkal.
- 16A 4P (3P+E, piros 4 érintkezős): TICSCAP164 takarósapka (d=51 mm). Kompatibilis a TICS-0142H és hasonló 16A 3P+E dugókkal.
- 16A 5P (3P+N+E, piros 5 érintkezős): TICSCAP165 takarósapka (d=57,5 mm). Kompatibilis a TICS-0152H és hasonló 16A 3P+N+E dugókkal.
- 32A 3P és 4P (2P+E és 3P+E): TICSCAP3234 közös takarósapka (d=59 mm). Egy sapka mindkét konfigurációhoz: kompatibilis a TICS-0232H és TICS-0242H családú dugókkal.

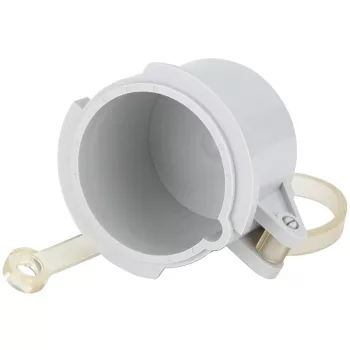

- 32A 5P (3P+N+E): TICSCAP325 takarósapka (d=65 mm). Kompatibilis a TICS-0252H családú 32A 3P+N+E dugókkal. A nagyobb átmérőjű 5P kivitel külön sapkát igényel.
- 63A minden konfiguráció (3P/4P/5P): TICSCAP63345 univerzális takarósapka (d=71,5 mm). Egyetlen sapka mind a három 63A konfigurációhoz: TICS-033, TICS-034, TICS-035.
- 125A minden konfiguráció (3P/4P/5P): TICSCAP125345 univerzális takarósapka (d=84 mm). Egyetlen sapka mind a három 125A konfigurációhoz: TICS-043, TICS-044, TICS-045.
Miért egy közös sapka 63A és 125A-on, és három külön a 16A-on?
Az ok egyszerű és a CEE szabványban gyökerezik. A 16A-os dugaszméret még viszonylag kicsi, ezért minden pólus-konfigurációhoz (2P+E, 3P+E, 3P+N+E) fizikailag különböző külső átmérőjű dugaszház készül – ennek megfelelően minden konfigurációhoz külön méretű sapka tartozik. A 32A esetén ez részben egyesül: a 2P+E és 3P+E azonos átmérővel készül (közös sapka), míg a 3P+N+E nagyobb (külön sapka). A 63A és a 125A esetén pedig a robusztusabb dugaszház miatt mind a három konfiguráció azonos külső átmérővel készül – ezért egyetlen sapka mindhárom konfigurációt lefedi.
Gyakori kérdések
Honnan tudom, hogy a takarósapka illeszkedik az adott Tracon dugómra?
A választás amperhatár + pólusszám alapján történik – a fenti táblázat ezt minden modellnél megadja. Ha bizonytalan, mérje meg a dugó külső átmérőjét és párosítsa a takarósapka megadott átmérőjével (d=44,5 mm-től 84 mm-ig terjed). Más gyártók CEE dugóival is kompatibilisek, ha azonos szabványú méretekkel készülnek.
Helyettesíti-e a takarósapka az aljzat védelmét?
Nem. A takarósapka kizárólag a kihúzott dugó védelmére szolgál – akkor, amikor a dugó nincs aljzatba dugva. Az aljzat oldalának védelmére a Tracon külön aljzatfedélt kínál (ezek a kínálatba beépített, csuklós kivitelű elemek, amelyek a használaton kívüli aljzatot fedik le). A két típus egymást kiegészíti – egy teljes kültéri rendszerben mindkettő hasznos lehet.
Megakadályozza-e a takarósapka a víz behatolását, ha tartós eső éri a kihúzott dugót?
Igen, a IP67 védettség az adott Tracon takarósapkán teljes védelmet biztosít: 1 m mélységű időleges vízbemerülés ellen is véd, így tartós eső, hólé, vagy mosási környezetben is megőrzi a dugó belsejét szárazon és tisztán. Fontos, hogy a sapkát teljesen, ütközésig kell felhúzni a dugóra – csak részben felhelyezve nem nyújt teljes védelmet.
Mennyi ideig tárolható a dugó takarósapkával?
Korlátlanul, amíg a sapka és a dugó nem sérül meg. A poliuretán/poliamid anyag tartósan ellenálló a hőnek, az UV-sugárzásnak és a kémiai hatásoknak. Ha azonban hosszabb tárolás után újra használja a dugót, érdemes vizuálisan ellenőrizni az érintkezőket, és száraz kendővel megtörölni mielőtt aljzatba dugja.
Hosszabbító kábel mindkét végét védhetem?
Igen. Egy hosszabbító kábelnek általában van egy dugó oldala (kábelre szerelt dugó) és egy aljzat oldala (lengőaljzat). A dugóra ráhúzható a Tracon takarósapka (megfelelő méretű!), míg az aljzatra a Tracon aljzathoz tartozó tömítőfedél (amely a lengőaljzaton általában gyárilag van) zár be. Így a teljes kábel kihúzva is megőrzi az IP67 védettséget.
Ha kérdése van a megfelelő méretű takarósapka kiválasztásával kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a Tracon CEE rendszeréhez illő pontos sapkát.
