A Tracon 16A ipari csatlakozók a CEE (IEC 60309) szabvány szerinti professzionális dugaszolóaljzat-rendszer 16 amperes változatai – az ipari, építkezési, mezőgazdasági és kereskedelmi energiaellátás leggyakoribb áramerősséghez. A reteszelt kialakítás megakadályozza a véletlen kihúzást terhelés alatt, a robusztus szerkezet pedig ellenáll a poros, nedves és mechanikailag igénybe vett környezetnek. Minden modell 6h pozíciójú – a CEE szabványos földelési pozíció 50–60 Hz-es alacsony feszültségű hálózatokhoz.
A kínálatban három fő pólusszám-konfiguráció érhető el: 2P+E (3 érintkezős, 230/250 V egyfázisú), 3P+E (4 érintkezős, 400 V háromfázisú föld nélküli nullával) és 3P+N+E (5 érintkezős, 400 V háromfázisú nullával és földeléssel). Minden konfiguráció elérhető IP44 (általános beltéri és fedett kültéri) és IP67 (vízbe merítésig védett) változatokban, így minden környezethez megtalálható a megfelelő csatlakozó.
Választható szerelési mód szerint kábelre szerelhető dugók és aljzatok, falra szerelhető fix aljzatok és dugók, valamint beépíthető (ferde és egyenes) panelaljzatok – a teljes 34 termékes választékkal minden ipari csatlakozási feladathoz megtalálja az optimális megoldást. Válassza a Tracon Electric magyar gyökerű, bevizsgált minőségét központi raktárkészletünkből, gyors kiszállítással. Tekintse meg a Tracon ipari csatlakozók teljes választékát is.
Miért a Tracon 16A ipari csatlakozót válassza?
Az ipari csatlakozórendszer (CEE / IEC 60309) a háztartási Schuko dugaszolóaljzatnál lényegesen biztonságosabb és professzionálisabb megoldás: a reteszelt kialakítás megakadályozza a véletlen kihúzást, a magas védettségi szint (IP44/IP67) az időjárási és környezeti hatásoknak is ellenáll, a szabványos színkódolás (kék 230V, piros 400V) és pozíciójú földelőszeg pedig kizárja a téves csatlakoztatást. A Tracon Electric teljes és átgondolt 16A választékot kínál, megfizethető darabáron.
Tipikus felhasználási területek
- Építkezések és felvonulási telepek – villanyfűrész, kompresszor, betonkeverő, ipari elektromos szerszámok ideiglenes ellátásához.
- Ipari csarnokok és műhelyek – gépek, hegesztők, esztergagépek, kompresszorok fix csatlakoztatásához.
- Mezőgazdaság – fejőberendezések, szivattyúk, takarmánykeverők és egyéb háromfázisú eszközök ellátásához.
- Garázsok és szervizek – ipari emelők, kompresszorok, festékszárító kabinok csatlakoztatásához.
- Rendezvénytechnika – színpadi és hangtechnikai berendezések, sátortáborok ideiglenes elektromos hálózata.
- Elektromos autótöltés – kisebb teljesítményű töltőberendezések, mobil töltők csatlakoztatása.
1. lépés: Hány fázisra van szüksége?
A csatlakozó kiválasztásának első és legfontosabb szempontja a fogyasztó által igényelt fázisszám és feszültség:

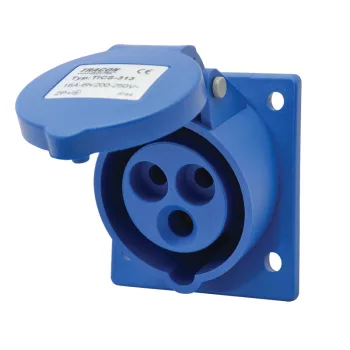

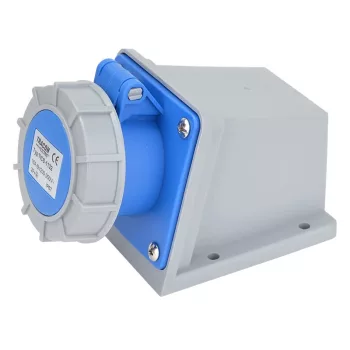

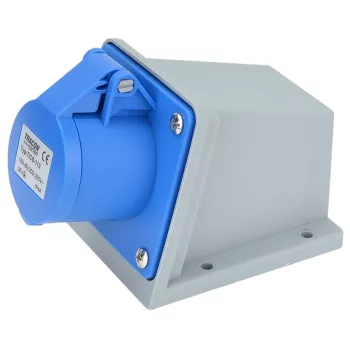

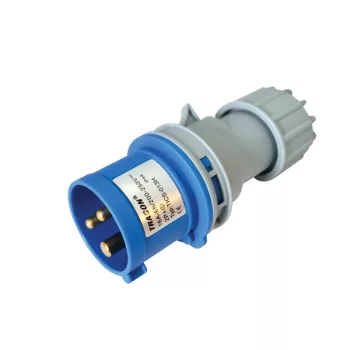

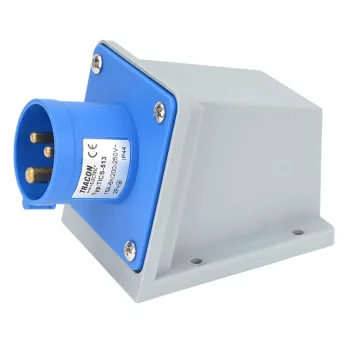

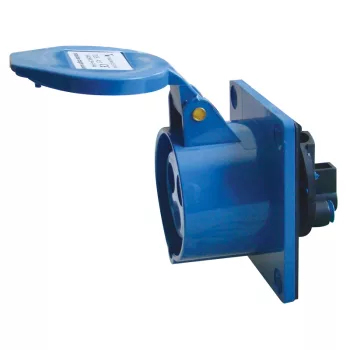

- 2P+E – 230/250 V egyfázisú (kék színű csatlakozó): általános ipari fogyasztók egyfázisú változatához. Pl. TICS-013H (dugó IP44), TICS-113 (falaljzat IP44), TICS-1132 (falaljzat IP67), TICS-313 (ferde beépíthető IP44), TICS-413 (egyenes beépíthető IP44), TICS-513 (felületre szerelhető dugó).

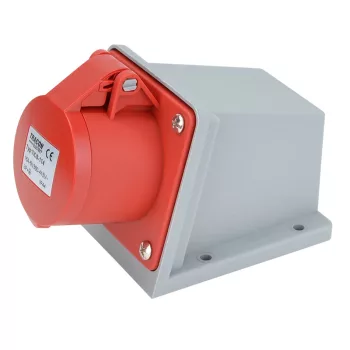

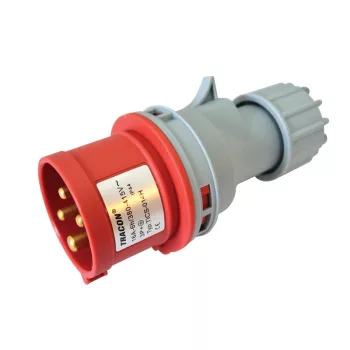

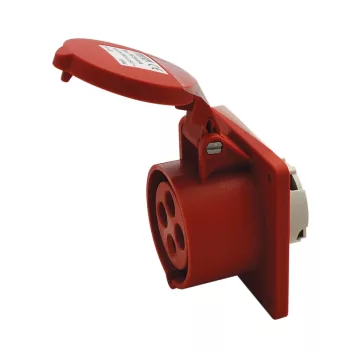

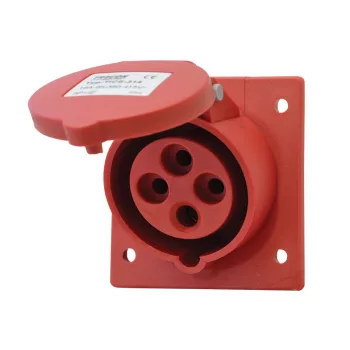

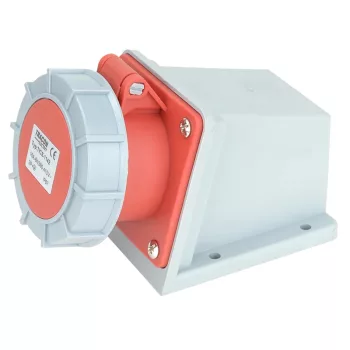

- 3P+E – 400 V háromfázisú föld nélküli nullával (piros, 4 érintkezős): motoros és háromfázisú fogyasztókhoz, ahol nincs szükség nulla vezetékre. Pl. TICS-014H (dugó IP44), TICS-114 (falaljzat IP44), TICS-1142 (falaljzat IP67), TICS-314 (ferde beépíthető IP44), TICS-414 (egyenes beépíthető IP44), TICS-514 (felületre szerelhető dugó), TICS-214H (aljzat tömítőszelencével IP44).

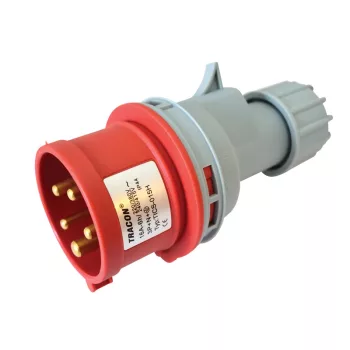

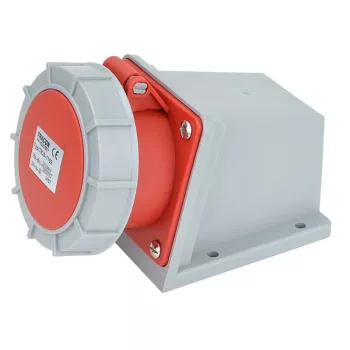

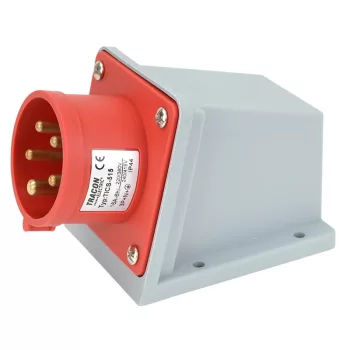

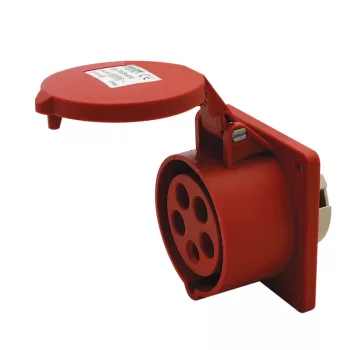

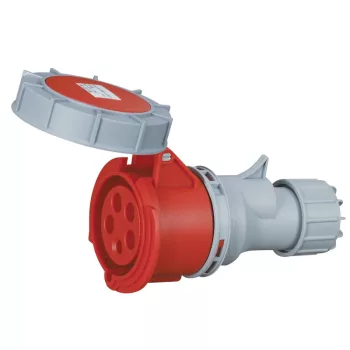

- 3P+N+E – 400 V háromfázisú nullával és földeléssel (piros, 5 érintkezős): a leguniverzálisabb választás, mert mind a háromfázisú, mind a fázis-nulla közötti egyfázisú leágazás kiszolgálható. Pl. TICS-015H (dugó IP44), TICS-115 (falaljzat IP44), TICS-1152 (falaljzat IP67), TICS-315 (ferde beépíthető IP44), TICS-415 (egyenes beépíthető IP44), TICS-515 (felületre szerelhető dugó), TICS-215H (aljzat IP44), TICS-2152H (aljzat IP67).
2. lépés: Milyen védettség kell?
- IP44: fröccsenő víz ellen véd minden irányból. Ideális általános beltéri ipari használathoz, fedett kültéri helyekhez, építkezésekhez. A legnagyobb választék – kedvező árfekvésben.

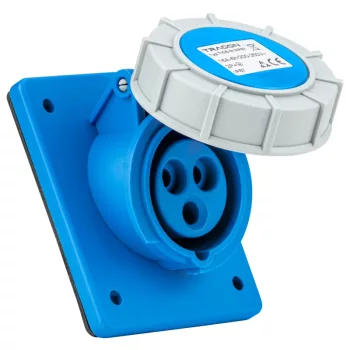

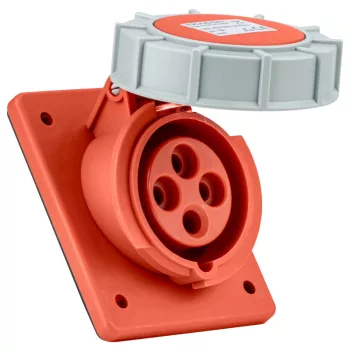

- IP67: fokozott védelem, ideiglenes vízbemerítésig (1 m mélységig 30 percig). Olyan környezetekhez ajánlott, ahol a csatlakozót tartós nedvesség, csapadék, mosás vagy vízsugár éri – pl. autómosók, mezőgazdaság, ipari mosóberendezések, kültéri esőnek kitett pontok. Felismerhetők a cikkszámvégződésről: pl. TICS-1132 vs TICS-113, vagy a kifejezett „IP67" jelzéssel (TICS-313IP67, TICS-314IP67, TICS-315IP67).
3. lépés: Hogyan rögzítse a csatlakozót?
A Tracon kínálatában öt fő szerelési típus közül választhat – a cikkszám első karakterei (a TICS- után) segítenek azonosítani a típust:

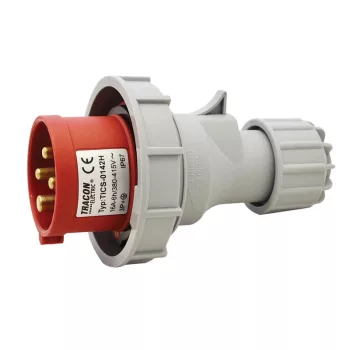

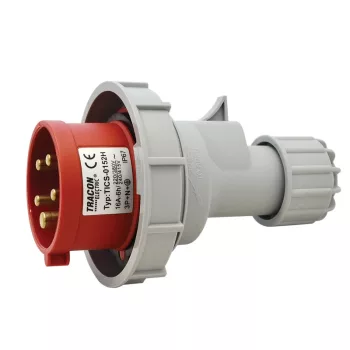

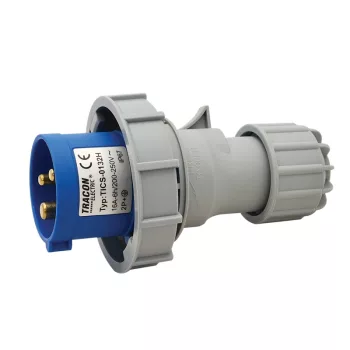

- TICS-01xx (kábelre szerelhető dugók): a mobil oldal – a fogyasztó kábelére kerül. Külső tömítőszelencés (H végződés, IP44) vagy fokozott védelmű (2H végződés, IP67) változatban.

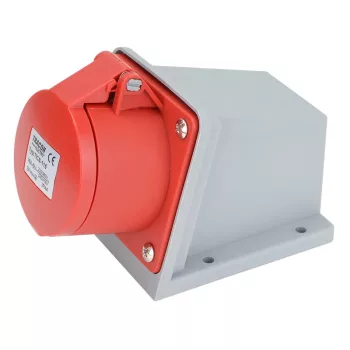

- TICS-11xx (felületre szerelhető aljzatok): a fix, falra szerelt oldal – falra vagy állványra csavarozható dugaszolóaljzat. IP44 (pl. TICS-115) vagy IP67 (pl. TICS-1152). A reteszelt kapcsolós kivitelek (TICS-1132R, TICS-1152R) bekapcsolva-kikapcsolva állást is biztosítanak.

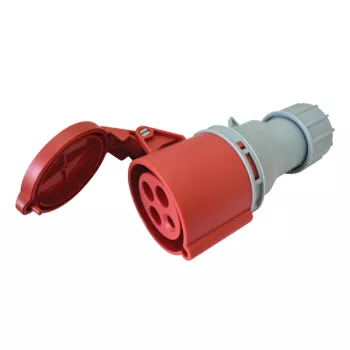

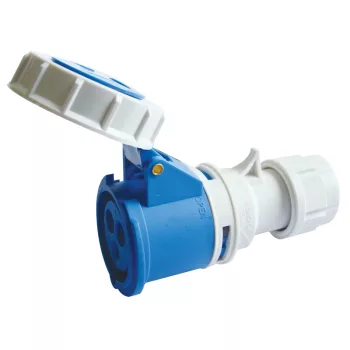

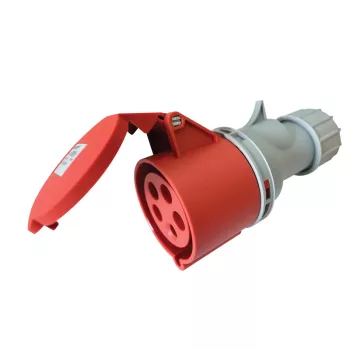

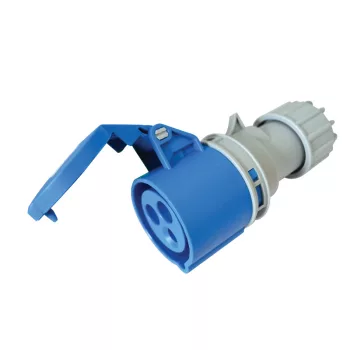

- TICS-21xx (aljzat kábelre): a mobil oldal aljzata – például hosszabbító kábel végén. Külső tömítőszelencés (H, IP44) vagy fokozott (2H, IP67) változatok.

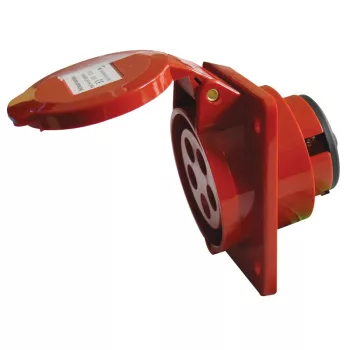

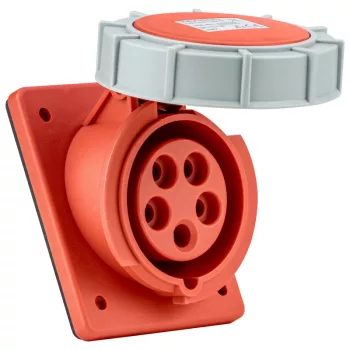

- TICS-31xx (beépíthető ferde aljzatok): elosztószekrénybe vagy gépházba süllyesztett, ferde állású panelaljzat. Kényelmes kihúzhatóságot biztosít a felhasználó számára. Elérhető IP44 és IP67 (kifejezett „IP67" jelzéssel) változatokban.
- TICS-41xx (beépíthető egyenes aljzatok): elosztószekrény panelébe szerelt egyenes állású dugaszolóaljzat. Helytakarékos megoldás, ahol az egyenes kihúzás megfelelő.

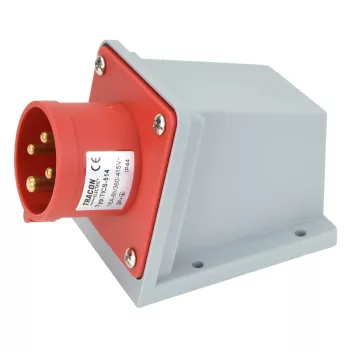

- TICS-51xx (felületre szerelhető dugók): falra szerelhető fix dugó – speciális, kevésbé gyakori szerelési helyzetekhez.
Speciális, prémium kivitelek
A standard kínálat mellett két fontos kiegészítő modell érhető el ott, ahol fokozott biztonságra vagy speciális szerelési igényre van szükség:

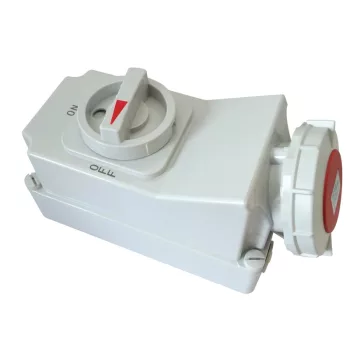

- TICS-1132R és TICS-1152R – reteszelt kapcsolós aljzatok: beépített BE/KI kapcsolóval, amely megakadályozza a feszültség alatti dugaszolást. Drágább, de a legbiztonságosabb választás ipari környezetben.
- TICS-214L – kábel törésgátlóval: a kábel kihúzódását és törését megakadályozó kiegészítővel, ahol a kábel mechanikai igénybevételnek van kitéve.
Gyakori kérdések
Mit jelent a 6h jelölés a CEE csatlakozónál?
A „6h" (6 óra) jelölés a földelőszeg helyét adja meg az óralap analógia szerint: a földelőszeg 6 óra (azaz alul, középen) pozícióban található. Ez a CEE szabvány szerinti, 50–60 Hz-es alacsony feszültségű hálózatokra (LV) jellemző pozíció, és a teljes magyarországi/EU-s 230/400 V-os rendszerre vonatkozik. A különböző feszültségekhez eltérő h pozíciók tartoznak, ezért fontos, hogy a dugó és az aljzat azonos h értékkel rendelkezzen.
Mi a különbség a 3P+E és a 3P+N+E között?
A 3P+E (4 érintkezős) háromfázisú, nulla nélküli csatlakozó – tipikusan szimmetrikus háromfázisú motorokhoz használják, ahol nem szükséges fázis-nulla közötti hozzáférés. A 3P+N+E (5 érintkezős) háromfázis + nulla + földelést is biztosít, így rugalmasabb: bármilyen háromfázisú fogyasztót képes ellátni, és emellett egyfázisú leágazás (pl. dugaszolóaljzat) is kialakítható róla.
Mikor válasszak reteszelt kapcsolós aljzatot?
A reteszelt kapcsolós aljzat (R végződés) megakadályozza, hogy a dugót feszültség alatt lehessen kihúzni vagy bedugni – ez baleseti és tűzvédelmi szempontból a legbiztonságosabb megoldás. Ipari környezetben, ahol a csatlakozót gyakran használják (pl. hegesztők, gépek bekapcsolása), érdemes ezt a kivitelt választani.
Kompatibilis a Tracon a többi márkával?
Igen. Mivel a CEE / IEC 60309 nemzetközi szabvány, a Tracon dugó pontosan illeszkedik bármely más szabványos CEE aljzatba (pl. Schneider, Legrand, Mennekes) – feltéve, hogy az áramerősség, a fázisszám, a h pozíció és a védettségi szint megegyezik. Így nyugodtan kombinálhat különböző márkákat egyazon rendszerben.
Ha kérdése van a megfelelő típus vagy konfiguráció kiválasztásával kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon ipari csatlakozót.
