A Tracon 32A ipari csatlakozók a CEE (IEC 60309) szabvány szerinti dugaszolóaljzat-rendszer „felsőbb" áramerősség-osztályát adják: a 16A-es változatnál jelentősen nagyobb teljesítmény átvitelére alkalmasak – egyfázisú esetben akár 7,4 kW, háromfázisú 400 V-os terhelésnél pedig kb. 22 kW. Ezért elsősorban ipari gépek, nagyobb hegesztők, kompresszorok, mezőgazdasági berendezések és középteljesítményű elektromos autótöltők (Type 2 wallbox) ellátásához ajánlottak.
A kínálatban három pólusszám-konfiguráció érhető el – 2P+E (3 érintkezős, 230/250 V egyfázisú), 3P+E (4 érintkezős, 400 V háromfázisú, nulla nélkül) és 3P+N+E (5 érintkezős, 400 V háromfázisú nullával) –, mindegyik IP44 (általános beltéri és fedett kültéri felhasználáshoz) és IP67 (vízbe merülésig védett, ipari mosó, kültéri, mezőgazdasági alkalmazáshoz) változatokban. Minden modell 6h pozíciójú (CEE szabványos pozíció LV 50–60 Hz-es hálózatokhoz), így a Tracon dugók más szabványos CEE aljzatokkal is kompatibilisek.
Választható szerelési mód szerint kábelre szerelhető mobil dugók és lengőaljzatok, falra szerelhető fix aljzatok és dugók, valamint beépíthető (ferde és egyenes) panelaljzatok – a teljes 34 termékes választékkal minden ipari csatlakozási helyzetre megtalálja a megfelelő megoldást. Válassza a Tracon Electric magyar gyökerű, bevizsgált minőségét központi raktárkészletünkből, gyors kiszállítással. Kisebb teljesítményű fogyasztókhoz tekintse meg a Tracon 16A ipari csatlakozók kínálatát is.
Miért válassza a Tracon 32A ipari csatlakozót a 16A helyett?
A 16A-os ipari csatlakozó körülbelül 3,7 kW egyfázisú vagy 11 kW háromfázisú terhelést képes biztonsággal átvinni. A 32A-os változat ennek a duplája: kb. 7,4 kW egyfázisú vagy 22 kW háromfázisú terhelésig. Ha a fogyasztó indítási áramcsúcsa, folyamatos teljesítménye vagy egyidejű terhelése meghaladja a 16A-es szint kapacitását, a 32A választása nemcsak biztonságosabb, hanem hosszú távon a csatlakozó és a hozzá tartozó kábelek élettartamát is jelentősen meghosszabbítja a túlmelegedés elkerülésével.
Tipikus felhasználási területek
- Hegesztőtelepek és műhelyek – nagyobb teljesítményű ívhegesztő, AWI/MIG/MAG berendezések, plazmavágók ellátásához.
- Ipari kompresszorok és gépek – csarnokokban, szervizekben telepített állandó berendezések fix csatlakoztatása.
- Mezőgazdasági nagyfogyasztók – fejőrobotok, szárítók, takarmányőrlők, szivattyúrendszerek.
- Elektromos autótöltés (wallbox, Type 2) – a leggyakoribb otthoni háromfázisú wallbox típusok 11 vagy 22 kW teljesítményhez 16A vagy 32A CEE betáplálást igényelnek.
- Építkezések, felvonulási területek – központi tápláló pontok, ahonnan több 16A-es elosztó indul.
- Rendezvénytechnika – nagyobb világítás-, hang- és színpadtechnikai rendszerek központi tápellátása.
- Lakossági lakásfelújítás – modern háromfázisú indukciós sütők, szauna-, infrasauna-fűtések egyes változatai.
1. lépés: Hány fázisra van szüksége?
A 32A választék pontosan ugyanolyan három pólusszám-konfigurációt kínál, mint a 16A:

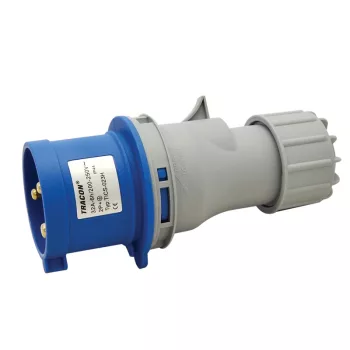

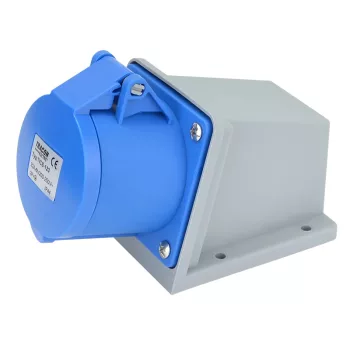

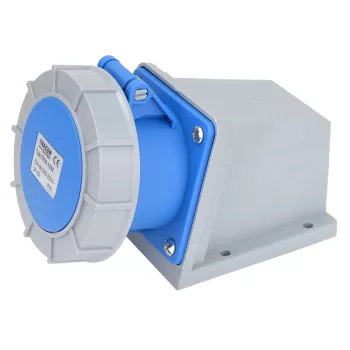

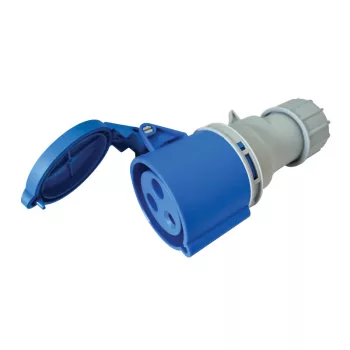

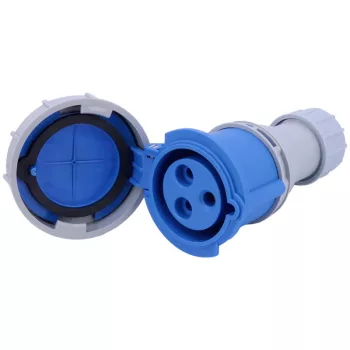

- 2P+E – 230/250 V egyfázisú (kék színű csatlakozó): nagyobb teljesítményű egyfázisú fogyasztókhoz, kb. 7,4 kW-ig. Pl. TICS-023H (dugó IP44), TICS-123 (falaljzat IP44), TICS-1232 (falaljzat IP67), TICS-323 (ferde beépíthető IP44), TICS-423 (egyenes beépíthető IP44), TICS-523 (felületre szerelhető dugó), TICS-223H (lengőaljzat IP44), TICS-2232 / TICS-2232H (lengőaljzat IP67).

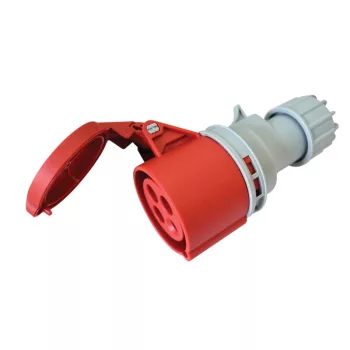

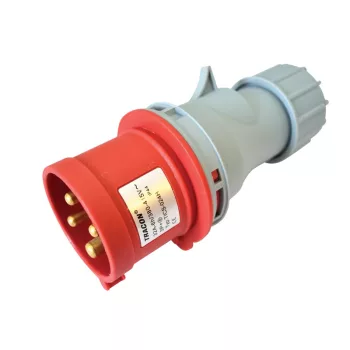

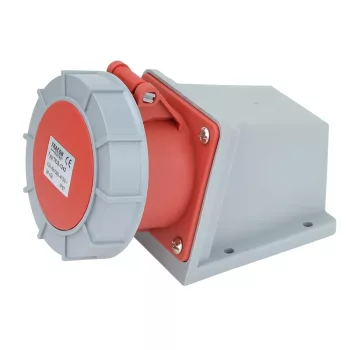

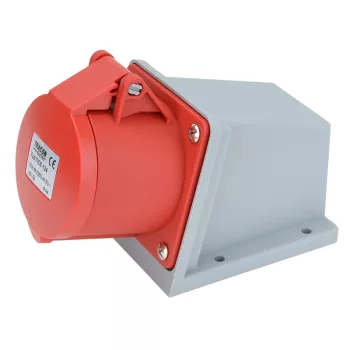

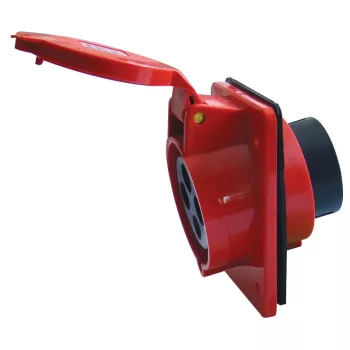

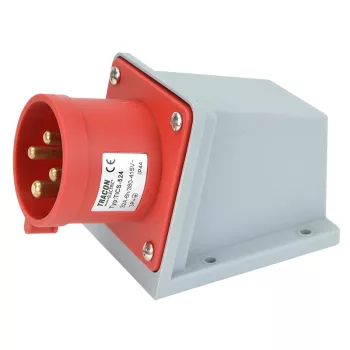

- 3P+E – 400 V háromfázisú föld nélküli nullával (piros, 4 érintkezős): nagyobb háromfázisú motoros fogyasztókhoz, ahol nem szükséges nulla. Pl. TICS-024H (dugó IP44), TICS-124 (falaljzat IP44), TICS-1242 (falaljzat IP67), TICS-324 (ferde beépíthető IP44), TICS-424 (egyenes beépíthető IP44), TICS-524 (felületre szerelhető dugó), TICS-224H (lengőaljzat IP44), TICS-224L (lengőaljzat törésgátlóval), TICS-2242H (lengőaljzat IP67).

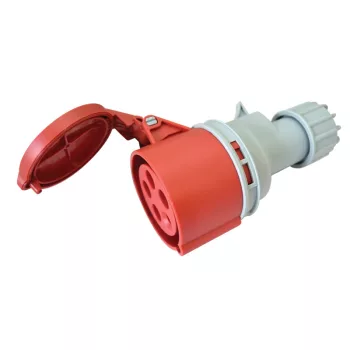

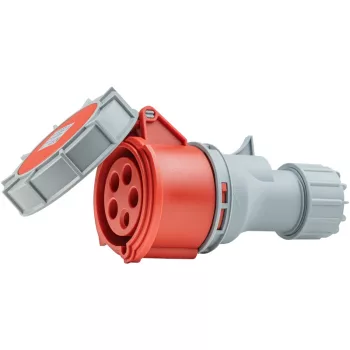

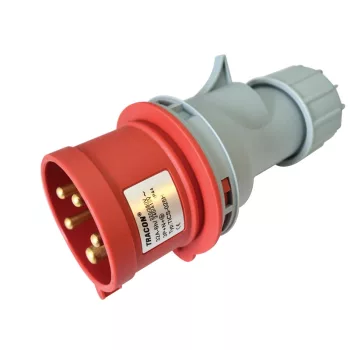

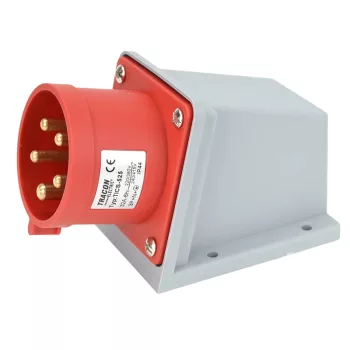

- 3P+N+E – 400 V háromfázisú nullával és földeléssel (piros, 5 érintkezős): a leguniverzálisabb választás, mert egyfázisú leágazás is kialakítható. Pl. TICS-025H (dugó IP44), TICS-125 (falaljzat IP44), TICS-1252 (falaljzat IP67), TICS-325 (ferde beépíthető IP44), TICS-425 (egyenes beépíthető IP44), TICS-525 (felületre szerelhető dugó), TICS-225H (lengőaljzat IP44), TICS-2252H (lengőaljzat IP67).
2. lépés: Milyen védettség kell?
- IP44: fröccsenő víz ellen véd minden irányból. Általános beltéri ipari használathoz, fedett kültéri helyekhez, építkezésekhez ideális. Kedvezőbb árfekvésű kínálat.
- IP67: ideiglenes vízbemerítésig (1 m mélységig 30 percig) is védett. Tartós nedvesség, mosóberendezések, kültéri tartós esőzések, mezőgazdaság, autómosó környezetekhez. Felismerhetők a cikkszám „2" tagjáról (pl. TICS-1232 vs TICS-123, TICS-1242 vs TICS-124), illetve a kifejezett „IP67" jelzéssel (TICS-323IP67, TICS-324IP67, TICS-325IP67).
3. lépés: Hogyan rögzítse a csatlakozót?
A Tracon 32A kínálatában öt fő szerelési típus közül választhat – a cikkszám első karakterei (a TICS- után) segítenek azonosítani a típust. Megfigyelhető, hogy a 32A sorozat „2"-vel kezdődik (pl. TICS-02xx) a 16A „1" kezdő számjegye helyett (pl. TICS-01xx) – ez a logikus elnevezésrendszer a teljes Tracon CEE kínálatban érvényes.

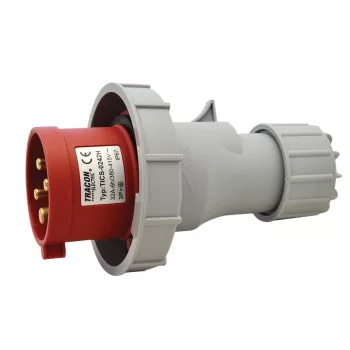

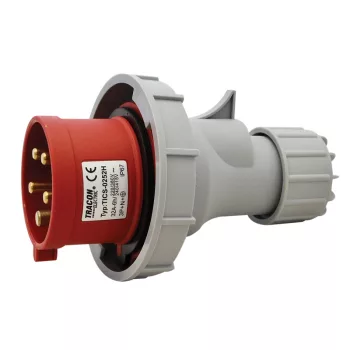

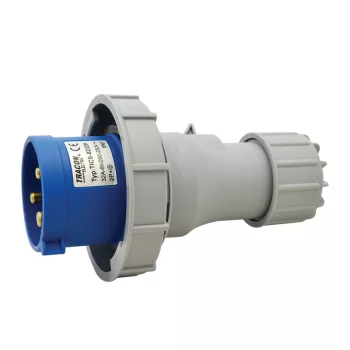

- TICS-02xx (kábelre szerelhető dugók): a mobil oldal – a fogyasztó kábelére kerül. Külső tömítőszelencés (H végződés, IP44) vagy fokozott védelmű (2H végződés, IP67) változatokban.

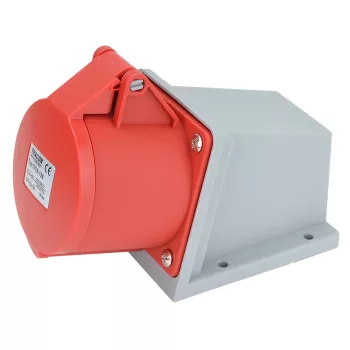

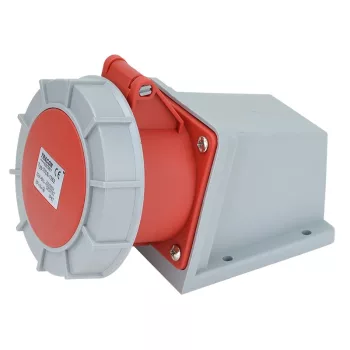

- TICS-12xx (felületre szerelhető aljzatok): falra szerelt fix dugaszolóaljzat. IP44 (pl. TICS-125) vagy IP67 (pl. TICS-1252). A reteszelt kapcsolós kivitel (TICS-1252R) feszültség alatti dugaszolást is megakadályoz.
- TICS-22xx (lengőaljzatok): hosszabbító kábel végére szerelhető mobil aljzat. Külső tömítőszelencés (H/P, IP44) vagy fokozott (2H/2, IP67). A TICS-224L kábel törésgátlóval is rendelkezik.

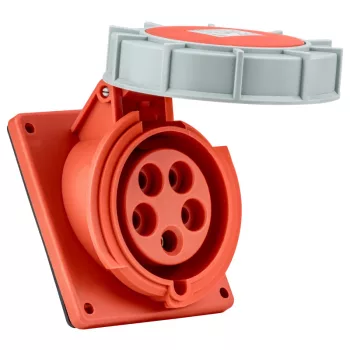

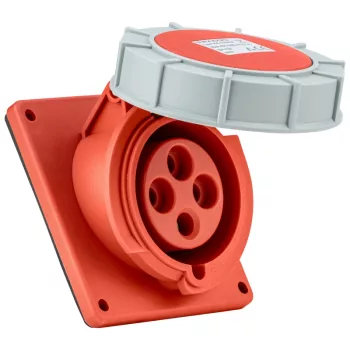

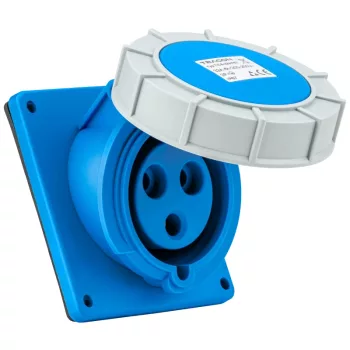

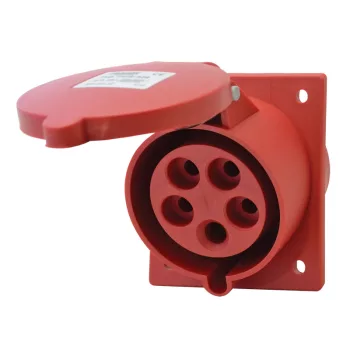

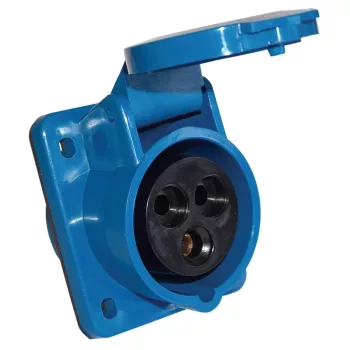

- TICS-32xx (beépíthető ferde aljzatok): elosztószekrénybe vagy gépházba süllyesztett, ferde állású panelaljzat – kényelmes kihúzhatóságot biztosít. Elérhető IP44 és kifejezett „IP67" változatokban (TICS-323IP67 / TICS-324IP67 / TICS-325IP67).

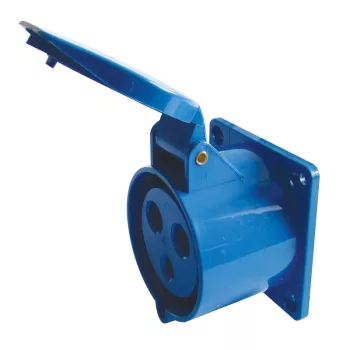

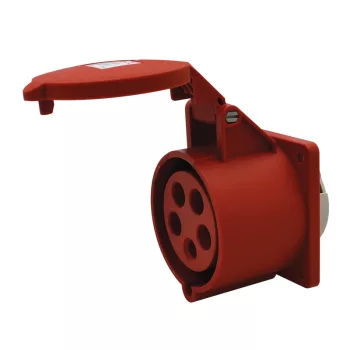

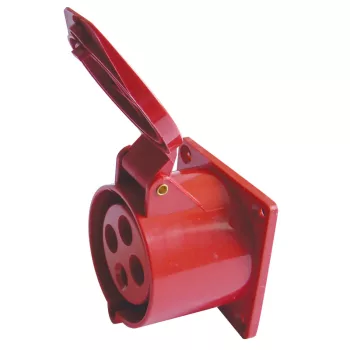

- TICS-42xx (beépíthető egyenes aljzatok): egyenes állású beépíthető panelaljzat – helytakarékos szerelési megoldás.

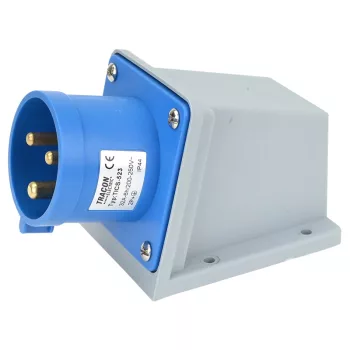

- TICS-52xx (felületre szerelhető dugók): falra szerelhető fix dugó – speciális szerelési helyzetekhez.
Speciális, prémium kivitelek

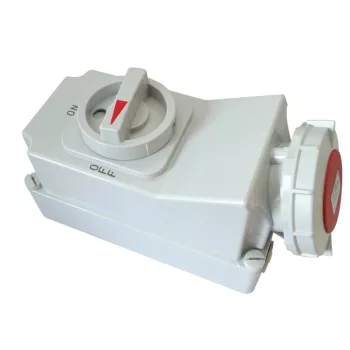

- TICS-1252R – reteszelt kapcsolós aljzat: beépített BE/KI kapcsolóval, amely megakadályozza a feszültség alatti dugaszolást. Kifejezetten ipari biztonsági követelményeknek megfelelő modell – ahol a fogyasztó gyakran kapcsolódik le és be.
- TICS-224L – lengőaljzat kábel törésgátlóval: a kábel kihúzódását és törését megakadályozó kiegészítő, ahol a kábel mechanikai igénybevételnek van kitéve.
Gyakori kérdések
Mikor kell 32A helyett 16A vagy 63A választani?
A megfelelő áramerősség a fogyasztó névleges áramfelvételétől és tartós terhelhetőségi igényétől függ. Általános szabály: a csatlakozó névleges árama a fogyasztó folyamatos áramfelvételét legalább 25%-kal haladja meg. Tehát egy 25A-es folyamatos terhelésű gép 32A csatlakozót igényel. Ha a fogyasztó folyamatos áramfelvétele meghaladja a 25A-t, akkor érdemes 63A vagy nagyobb áramerősségű csatlakozót választani – ahhoz az ipari csatlakozók eltérő, nagyobb méretű családja tartozik.
Kompatibilis a 32A dugó a 16A aljzattal?
Nem, mert a CEE szabvány eltérő dugaszméreteket ír elő minden áramerősség-osztályhoz – ez kifejezetten azért, hogy fizikailag megakadályozza a nagyobb fogyasztó csatlakoztatását a kisebb aljzatba (ami túlterhelést okozna). A 16A és a 32A dugaszok és aljzatok tehát kölcsönösen nem illeszkednek egymásba – ez biztonsági okból szándékos.
Wallbox elektromos autótöltőhöz milyen csatlakozó kell?
A 22 kW-os háromfázisú wallboxok jellemzően 32A 3P+N+E (3P+N+E) CEE csatlakozón keresztül táplálkoznak – tehát a TICS-125 (IP44 falaljzat) vagy TICS-1252 (IP67 falaljzat) jelenti a leggyakoribb választást. Az 11 kW-os modellek általában 16A 3P+N+E-vel működnek (lásd a 16A kínálatot). A pontos csatlakoztatáshoz mindig a wallbox gyári dokumentációját kell figyelembe venni.
Mit jelent a 6h jelölés?
A „6h" a földelőszeg pozícióját adja meg az óralap analógia szerint (6 óra = alul, középen). Ez a CEE szabvány szerinti pozíció 50–60 Hz-es LV (alacsony feszültségű) hálózatokhoz, és a teljes magyar/EU-s 230/400 V-os rendszerre érvényes. A dugó és az aljzat csak akkor illeszkedik, ha azonos h pozícióval rendelkezik.
Ha kérdése van a megfelelő típus, konfiguráció vagy a 16A/32A választás kapcsán, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon ipari csatlakozót.
