A Tracon 63A ipari csatlakozók a CEE (IEC 60309) szabvány legnagyobb áramerősség-osztályához tartoznak a Tracon választékában: alkalmazhatók ott, ahol nehézipari teljesítményű terhelést kell biztonságosan csatlakoztatni – akár 14,5 kW egyfázisú vagy 43 kW háromfázisú 400 V-os rendszerben. A jelentős teljesítményátvitel a robusztus érintkező-kialakítás és a megerősített ház miatt is megbízható – a rendszer hosszú élettartamot és tartós, biztonságos üzemet biztosít a legintenzívebb ipari környezetekben is.
A 63A választék fontos megkülönböztető vonása, hogy a teljes kínálat IP67 védettségű – a Tracon ezen a teljesítményszinten kifejezetten a fokozott védelmet igénylő alkalmazásokat veszi célba: ipari mosóberendezések, hajózási és kikötői infrastruktúra, kültéri felvonulási területek, mezőgazdasági nagyfogyasztók, autómosók és minden olyan környezet, ahol víz, por vagy egyéb behatás éri a csatlakozót. Az IP67 minősítés időleges vízbemerítést is elvisel (1 méter mélységig 30 percig).
A kínálatban három pólusszám-konfiguráció érhető el – 2P+E (250 V egyfázisú), 3P+E (400 V háromfázisú, nulla nélkül) és 3P+N+E (400 V háromfázisú nullával) –, négy szerelési típusban: kábelre szerelhető mobil dugó, falra szerelhető fix aljzat, lengőaljzat és falra szerelhető fix dugó. Mindegyik 6h pozíciójú a szabványos LV (alacsony feszültségű) hálózatokhoz. Válassza a Tracon Electric magyar gyökerű, bevizsgált minőségét központi raktárkészletünkből, gyors kiszállítással. Kisebb teljesítményű csatlakozókért lásd a Tracon 32A és a Tracon 16A ipari csatlakozók kínálatát.
Miért a Tracon 63A ipari csatlakozót válassza?
A 63A-os CEE csatlakozó a Tracon kínálat legmagasabb áramerősségű kategóriája, amely körülbelül kétszer akkora teljesítmény átvitelét teszi lehetővé, mint a 32A: kb. 14,5 kW egyfázisú vagy 43 kW háromfázisú terhelésig. Az átgondolt érintkező-kialakítás, a robusztus karbantartást igénylő tartós zárszerkezet és a magas IP67 védettség mind a nehéz ipari, építkezési és infrastruktúra-szintű alkalmazásokat veszik célba.
Tipikus felhasználási területek
- Építkezés és felvonulási területek – központi tápláló pont, ahonnan több 32A-es és 16A-es elosztó indul. A 63A-os anya-aljzatból szerkezhetők le a kisebb áramerősségű al-elosztók.
- Nehézipari gépek – nagyobb teljesítményű kompresszorok, ipari hűtőberendezések, technológiai gépek tartós tápellátása.
- Mezőgazdasági nagyfogyasztók – központi szárítók, takarmánykeverő üzemek, nagy szivattyúrendszerek.
- Autómosók és ipari mosóberendezések – ahol a vízálló (IP67) védettség kritikus szempont.
- Rendezvénytechnika és koncerttermek – nagyteljesítményű színpadtechnika, professzionális hangrendszerek, fény- és LED-falak központi tápellátása.
- Elektromos járművek gyors- és félgyors töltői – egyes nagyobb teljesítményű 43 kW-os AC wallbox modellek, valamint flottatöltő rendszerek.
- Hajózási és kikötői infrastruktúra – shore-power csatlakoztatás, jachtkikötők, ahol az IP67 és a CEE szabvány a megfelelő választás.
1. lépés: Hány fázisra van szüksége?
A 63A kínálat ugyanazt a három pólusszám-konfigurációt kínálja, mint a kisebb áramerősségek:

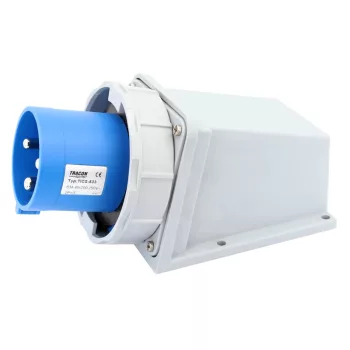

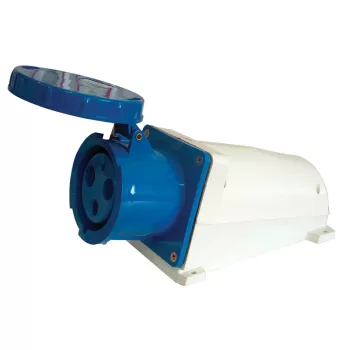

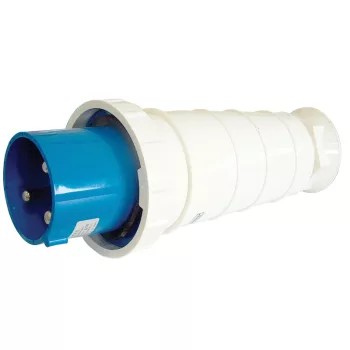

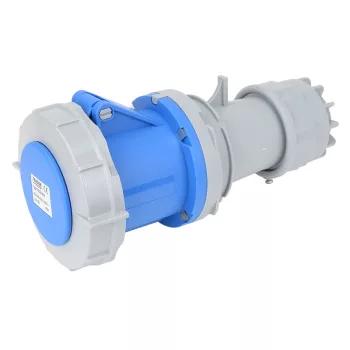

- 2P+E – 250 V egyfázisú (kék színű csatlakozó): nagy egyfázisú terhelésekhez (kb. 14,5 kW-ig). Pl. TICS-033 (dugó IP67), TICS-133 (falaljzat IP67), TICS-233 (lengőaljzat IP67), TICS-533 (felületre szerelhető dugó IP67).

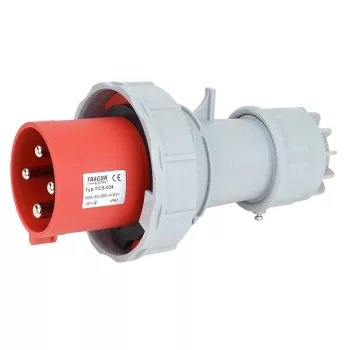

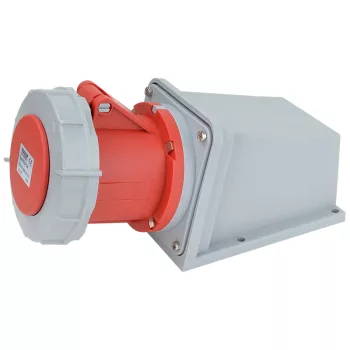

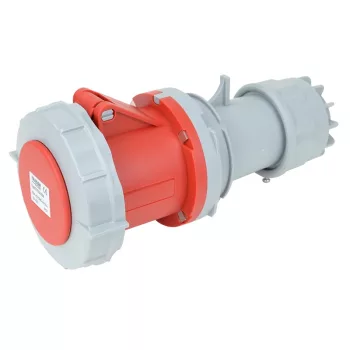

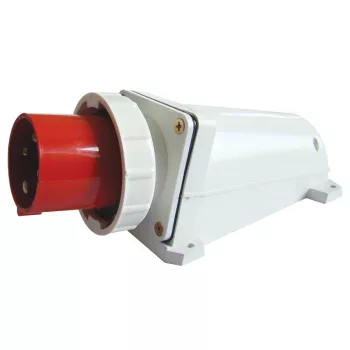

- 3P+E – 400 V háromfázisú, nulla nélkül (piros, 4 érintkezős): nagy háromfázisú motorokhoz, ipari gépekhez, ahol nincs szükség nullára. Pl. TICS-034 (dugó IP67), TICS-134 (falaljzat IP67), TICS-234 (lengőaljzat IP67), TICS-534 (felületre szerelhető dugó IP67).

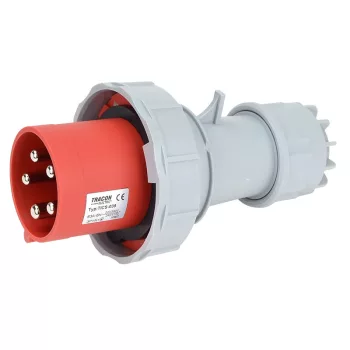

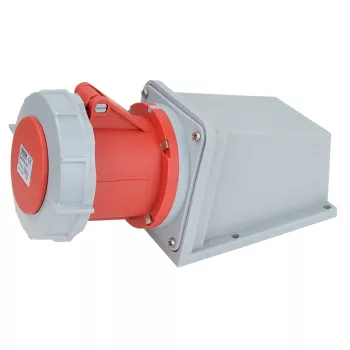

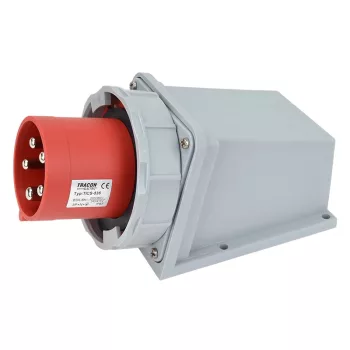

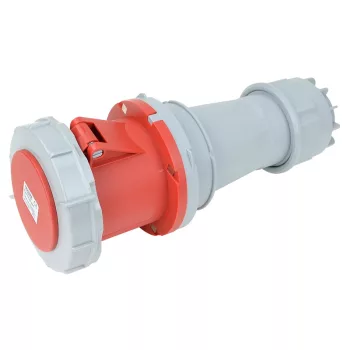

- 3P+N+E – 400 V háromfázisú nullával és földeléssel (piros, 5 érintkezős): a leguniverzálisabb választás, mert egyfázisú leágazás is kialakítható róla. Pl. TICS-035 (dugó IP67), TICS-135 (falaljzat IP67), TICS-235 (lengőaljzat IP67), TICS-535 (felületre szerelhető dugó IP67).
2. lépés: Milyen védettség?
A Tracon 63A választék teljes egészében IP67 védettséggel készül – a 16A és 32A-os szintektől eltérően itt nincs külön IP44 változat. Ez azt jelenti, hogy a teljes kínálat:
- Teljes porvédelemmel rendelkezik – semmilyen szennyeződés nem jut be a csatlakozó belsejébe.
- Időleges vízbemerülésig – 1 méter mélységig, 30 percig véd a víz behatolása ellen.
- Alkalmas tartós kültéri, ipari mosóhelyiségi, autómosói és más fokozottan nedves vagy poros környezetbe – a választás itt nem védettség, hanem szerelési típus kérdése.
Ez az egységes IP67 megközelítés tükrözi, hogy 63A-os szinten a tipikus alkalmazások szinte mind ipari vagy infrastrukturális jellegűek, ahol a fokozott védettség nem opció, hanem alapkövetelmény.
3. lépés: Hogyan rögzítse a csatlakozót?
A 63A kínálatban négy fő szerelési típus érhető el – a cikkszám első karakterei segítenek azonosítani a típust. A 63A sorozat a TICS- után „3"-mal kezdődik (pl. TICS-03x, TICS-13x), míg a 32A „2"-vel (TICS-02x, TICS-12x) és a 16A „1"-gyel (TICS-01x, TICS-11x).
- TICS-03x (kábelre szerelhető mobil dugók): a fogyasztó kábelének végére szerelhető dugó. Pl. TICS-033 (2P+E), TICS-034 (3P+E), TICS-035 (3P+N+E).
- TICS-13x (felületre szerelhető fix aljzatok): a falra vagy állványra csavarozható ipari dugaszolóaljzat – a leggyakrabban használt fix szerelési forma. Pl. TICS-133 (2P+E), TICS-134 (3P+E), TICS-135 (3P+N+E).
- TICS-23x (lengőaljzatok fokozott védelemmel): hosszabbító kábel végére szerelhető mobil aljzat, IP67 fokozott védelemmel. Pl. TICS-233 (2P+E), TICS-234 (3P+E), TICS-235 (3P+N+E).
- TICS-53x (felületre szerelhető fix dugók): falra szerelhető fix dugó – speciális szerelési helyzetekhez, pl. ahol a csatlakozó „fogadó" oldala a fal. Pl. TICS-533 (2P+E), TICS-534 (3P+E), TICS-535 (3P+N+E).
Figyelje meg, hogy a 16A/32A kínálatban szereplő beépíthető (TICS-3xx ferde és TICS-4xx egyenes) panelaljzatok itt nem érhetők el – ez azzal magyarázható, hogy a 63A-os alkalmazások jellemzően nem panelbe süllyesztett szerelést igényelnek, hanem nyilvánvalóan láthatóan szerelt, robusztus fixpontot.
Gyakori kérdések
Mikor kell 63A választani 32A helyett?
Ha a fogyasztó folyamatos áramfelvétele meghaladja a kb. 25 A-t, vagy az indítási áramcsúcsok és/vagy az egyidejű terhelések rendszeresen elérik a 32A névleges áram 80%-át, akkor a 63A választása megfelelőbb – mind biztonsági, mind élettartam-szempontból. Általános gyakorlati szabály: a csatlakozó névleges áramának 25%-kal kell meghaladnia a folyamatos terhelést.
Kompatibilis a 63A dugó a 32A vagy 16A aljzattal?
Nem. A CEE szabvány eltérő dugaszméreteket ír elő minden áramerősség-osztályhoz. A 63A dugaszméret jelentősen nagyobb, így fizikailag nem fér be a 32A vagy 16A aljzatba – ez biztonsági okból szándékos, mert megakadályozza a kisebb amperezű hálózat túlterhelését.
Milyen kábelt használjak 63A csatlakozóhoz?
A vezeték keresztmetszetét a folyamatos terhelhetőség, a fektetési mód és a védőberendezések alapján kell méretezni a vonatkozó villamos szabványok szerint (MSZ HD 60364). Hozzávetőleges referencia: háromfázisú 63A terheléshez általában 16 mm² Cu vagy nagyobb keresztmetszetű kábel a kiindulópont, levegőn vagy védőcsőben fektetve. A pontos méretezést mindig villamos tervezőnek vagy szakembernek kell elvégeznie.
Miért nincs IP44 változat a 63A-nál?
A Tracon kínálatában a 63A teljes egészében IP67 védettséggel készül, mert ez a teljesítményszint tipikusan ipari, infrastrukturális vagy kültéri szerelésű, ahol az IP44 már nem elegendő. Az egységes IP67 megközelítés egyszerűsíti a választást és biztosítja, hogy minden modell alkalmas a legnehezebb körülmények közötti szerelésre is.
Ha kérdése van a megfelelő típus vagy konfiguráció kiválasztásával kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon ipari csatlakozót, beleértve a teljes Tracon CEE rendszer kiegészítő elemeit is.
