A Tracon 125A ipari csatlakozók a CEE (IEC 60309) szabvány legmagasabb áramerősség-osztályát képviselik a Tracon kínálatában – a teljes ipari csatlakozó rendszer csúcsa. Alkalmazási területük a nagyteljesítményű ipari, infrastrukturális és terepi feladatok: akár 28,75 kW egyfázisú vagy 86,5 kW háromfázisú 400 V-os terhelést képesek biztonságosan átvinni. Ez a teljesítményszint már építkezések fővezetékének, ipari elosztóközpontoknak, mobil generátoroknak és nagy ipari berendezéseknek a területe.
A 125A választék – a 63A-os szinthez hasonlóan – kizárólag IP67 védettséggel készül. Ezen a teljesítményszinten az alkalmazások szinte mindig ipari, kültéri vagy fokozottan nedves környezetben zajlanak, ezért a teljes porvédelem és az időleges vízbemerülésig (1 m / 30 perc) terjedő vízállóság alapkövetelmény, nem extra opció. A megerősített házszerkezet, a nagy keresztmetszetű érintkezők és a robusztus reteszelő rendszer mind a tartós, nehéz ipari használathoz vannak kialakítva.
A kínálat három pólusszám-konfigurációt fed le – 2P+E (250 V egyfázisú), 3P+E (400 V háromfázisú, nulla nélkül) és 3P+N+E (400 V háromfázisú nullával) –, mindegyiket négy szerelési típusban: mobil dugó, falra szerelhető fix aljzat, lengőaljzat és falra szerelhető fix dugó. Minden modell 6h pozíciójú a szabványos LV hálózatokhoz. Válassza a Tracon Electric magyar gyökerű, bevizsgált minőségét központi raktárkészletünkből, gyors kiszállítással. Kisebb teljesítményű csatlakozókért lásd a Tracon 63A, 32A és 16A ipari csatlakozók kínálatát.
A 125A-os CEE csatlakozó a Tracon kínálatának legnagyobb áramerősségű választása, amely körülbelül kétszeres teljesítményt visz át a 63A-hoz képest: kb. 28,75 kW egyfázisú vagy 86,5 kW háromfázisú terhelésig. Ez a teljesítményszint már kifejezetten ipari nagyfogyasztók és infrastruktúra-szintű alkalmazások területe – jellemzően ott találkozik vele, ahol egy építkezés vagy ipari telep központi tápláló pontját kell kialakítani. A robusztus, megerősített kivitel és az egységes IP67 védettség a leghosszabb távú, megbízható üzemet biztosítja.
Tipikus felhasználási területek
- Nagyobb építkezések fővezetéke – az építési terület központi elosztó tápláló pontja, ahonnan 63A-os és 32A-os alelosztók indulnak.
- Ipari elosztóközpontok – gyártócsarnokok, üzemcsarnokok központi tápláló csatlakozói.
- Mobil áramfejlesztők és gépészeti berendezések – nagyobb teljesítményű (kb. 60–80 kVA) ipari aggregátorok csatlakoztatása.
- Központi kompresszorházak és technológiai berendezések – nagyteljesítményű ipari kompresszorok, hűtőtornyok, technológiai pumpák.
- Hajózási és kikötői shore-power csatlakozók – nagyobb yacht- és hajószint, ahol a 32A vagy 63A nem elegendő.
- Nagyteljesítményű elektromos töltőinfrastruktúra – flottatöltési pontok, DC-gyorstöltők AC betáplálása, ahol a több wallbox vagy nagyobb teljesítményű töltő szervezett ellátását kell biztosítani.
- Vidám parkok és nagyobb rendezvényhelyszínek – központi tápláló pontok, ahonnan az al-elosztások szerkezhetők le.
1. lépés: Hány fázisra van szüksége?
A 125A választék három pólusszám-konfigurációt kínál, mindegyiket IP67 védettségben:
- 2P+E – 250 V egyfázisú (kék színű csatlakozó): nagy egyfázisú terhelésekhez (kb. 28,75 kW-ig). Pl. TICS-043 (dugó IP67), TICS-143 (falaljzat IP67), TICS-243 (lengőaljzat IP67), TICS-543 (felületre szerelhető dugó IP67).
- 3P+E – 400 V háromfázisú, nulla nélkül (piros, 4 érintkezős): nagy háromfázisú motorokhoz, generátorokhoz, ipari főkapcsolókhoz, ahol nincs szükség nullára. Pl. TICS-044 (dugó IP67), TICS-144 (falaljzat IP67), TICS-244 (lengőaljzat IP67), TICS-544 (felületre szerelhető dugó IP67).
- 3P+N+E – 400 V háromfázisú nullával és földeléssel (piros, 5 érintkezős): a leguniverzálisabb választás, mert egyfázisú leágazás (pl. világítás vagy szerszámcsatlakozó) is kialakítható róla. Pl. TICS-045 (dugó IP67), TICS-145 (falaljzat IP67), TICS-245 (lengőaljzat IP67), TICS-545 (felületre szerelhető dugó IP67).
2. lépés: Védettség
A Tracon 125A választék teljes egészében IP67 védettségű, akárcsak a 63A szint. Ez azt jelenti:
- Teljes porvédelem – semmilyen szennyeződés nem jut a csatlakozó belsejébe.
- Időleges vízbemerülésig védett – 1 m mélységig, 30 percig.
- Alkalmas tartós kültéri, ipari, mosási vagy mezőgazdasági környezetbe egyaránt.
Az egységes IP67 megközelítés a 63A-tól felfelé azt tükrözi, hogy ezeken a teljesítményszinteken a tipikus felhasználás már nem otthoni vagy kis műhelyi, hanem ipari/infrastrukturális – ahol az IP44 már nem elegendő védettséget nyújtana.
3. lépés: Szerelési típus
A 125A kínálatban négy fő szerelési típus érhető el. A cikkszám első karakterei (a TICS- után) jelzik a típust: a 125A sorozat „4"-gyel kezdődik (TICS-04x, TICS-14x), míg a 63A „3"-mal (TICS-03x), a 32A „2"-vel és a 16A „1"-gyel – így a teljes Tracon CEE rendszer logikusan szervezett.

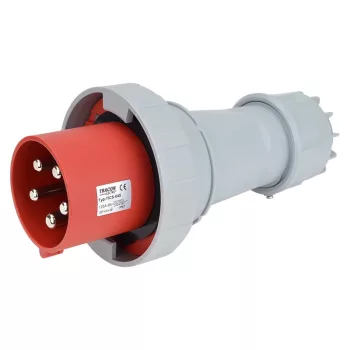

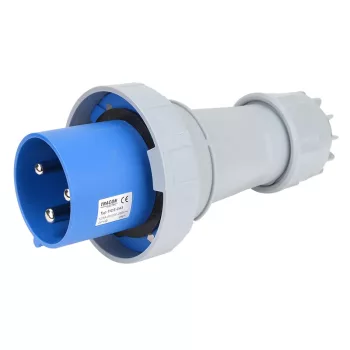

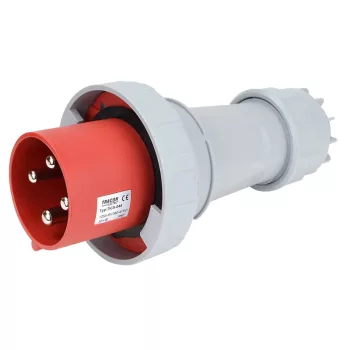

- TICS-04x (kábelre szerelhető mobil dugók): a fogyasztó kábelének végére szerelhető dugó. TICS-043 (2P+E), TICS-044 (3P+E), TICS-045 (3P+N+E).

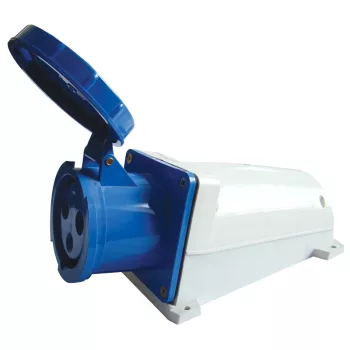

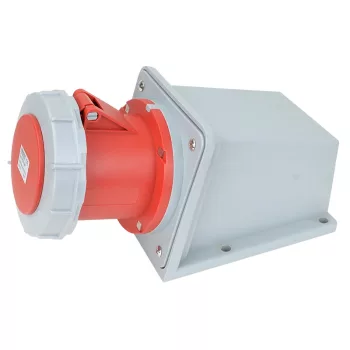

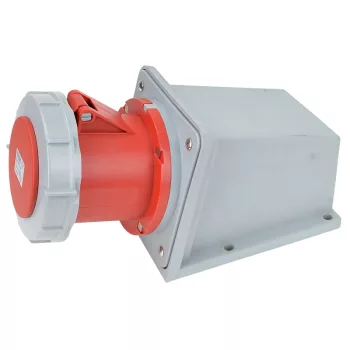

- TICS-14x (felületre szerelhető fix aljzatok): falra vagy állványra csavarozható ipari dugaszolóaljzat – a leggyakrabban használt fix forma. TICS-143 (2P+E), TICS-144 (3P+E), TICS-145 (3P+N+E).

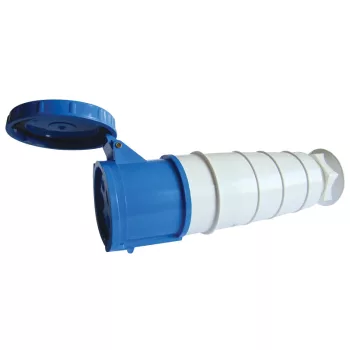

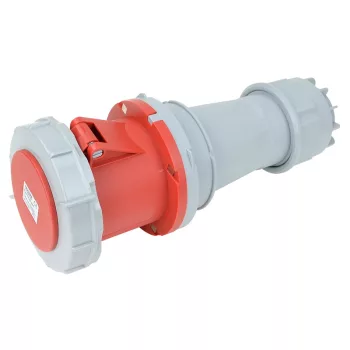

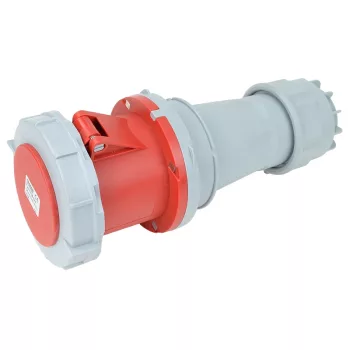

- TICS-24x (lengőaljzatok fokozott védelemmel): hosszabbító kábel végére szerelhető mobil aljzat, IP67 fokozott védelemmel. TICS-243 (2P+E), TICS-244 (3P+E), TICS-245 (3P+N+E).

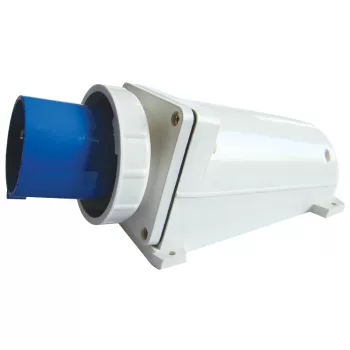

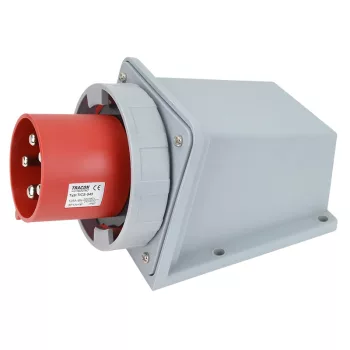

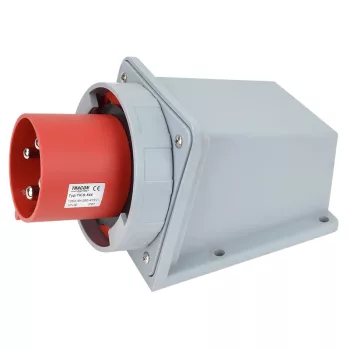

- TICS-54x (felületre szerelhető fix dugók): falra szerelhető fix dugó – speciális szerelési helyzetekhez, pl. mobile aljzattal csatlakoztatott berendezésekhez. TICS-543 (2P+E), TICS-544 (3P+E), TICS-545 (3P+N+E).
Akárcsak a 63A szinten, a beépíthető (TICS-3xx ferde és TICS-4xx egyenes) panelaljzatok itt sem elérhetők – a 125A alkalmazásai jellemzően nyilvánvalóan láthatóan szerelt, robusztus fixpontokat igényelnek, nem panelba süllyesztett szerelést.
Gyakori kérdések
Mikor kell 125A választani 63A helyett?
Ha a fogyasztó folyamatos áramfelvétele meghaladja a kb. 50 A-t, vagy az indítási áramcsúcsok és az egyidejű terhelések rendszeresen elérik a 63A névleges áram 80%-át, akkor a 125A választása megfelelőbb. Tipikus gyakorlati szabály: a csatlakozó névleges áramának 25%-kal kell meghaladnia a folyamatos terhelést. A 125A-os szint az 50–100 A folyamatos terhelési tartomány csatlakoztatására alkalmas.
Milyen kábelt használjak 125A csatlakozóhoz?
A vezeték keresztmetszetét a folyamatos terhelhetőség, a fektetési mód, a kábelhossz és a védőberendezések alapján kell méretezni a vonatkozó villamos szabványok szerint (MSZ HD 60364). Hozzávetőleges referencia: háromfázisú 125A terheléshez általában 35 mm² Cu vagy nagyobb keresztmetszetű kábel a kiindulópont, levegőn vagy védőcsőben fektetve. A pontos méretezést mindig villamos tervezőnek kell elvégeznie, mert a kapcsolódó túláramvédelem és a feszültségesés-számítás is mérnöki feladat.
Kompatibilis a 125A dugó a kisebb amperezű aljzatokkal?
Nem. A CEE szabvány minden áramerősség-osztályhoz eltérő dugaszméretet ír elő – ez azért, hogy fizikailag lehetetlenné tegye a nagyobb teljesítményű fogyasztó csatlakoztatását kisebb aljzatba (ami túlterhelést okozna). A 125A-os dugaszméret a legnagyobb és csak 125A-os aljzatba illeszthető.
Milyen védelem (biztosíték) kell egy 125A csatlakozóhoz?
A csatlakozó áramerősségéhez illeszkedő túláramvédelem és (ahol szükséges) Fi-relé beépítése a tervező feladata. A védelmi rendszer méretezése a kábel keresztmetszetétől, a fogyasztó típusától és a hálózat impedanciájától függ – mindig villamos tervezővel és kivitelezővel egyeztesse a teljes csatlakozási láncot.
Miért nincs reteszelt kapcsolós kivitel a 125A-nál?
A 125A-os szinten a fogyasztók jellemzően nem napi szinten dugaszolódnak ki és be – inkább fix tápláló pontként szolgálnak. Ezért a Tracon kínálatában ezen a szinten nincs reteszelt kapcsolós aljzat (R kivitel). Ha kapcsolható, biztonságosan leválasztható megoldásra van szüksége 125A-on, akkor azt külön ipari főkapcsolóval (sorompószerkezettel) érdemes megoldani a csatlakozó előtt.
Ha kérdése van a megfelelő típus, konfiguráció vagy a teljes 125A-os csatlakozási rendszer tervezésével kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon ipari csatlakozót, és tanácsot ad a kapcsolódó méretezési és telepítési kérdésekben is.
