A szigeteletlen réz-alumínium szemessaru bimetál (Cu-Al) kialakítású csősaru, amely alumínium sodrott vezetők réz csatlakozási ponthoz – például réz gyűjtősínhez vagy készülékkapocshoz – való bekötésére szolgál. A saru alumínium présrésze a vezetőre sajtolható, a réz szemes vég pedig közvetlenül csavarozható a rézhez, így a két fém nem érintkezik egymással közvetlenül.
Ez a felépítés megakadályozza az alumínium és a réz közvetlen érintkezésekor fellépő galvanikus korróziót, amely idővel meglazíthatná és melegíthetné a kötést. A kínálat 16 mm²-től 240 mm²-ig, M6-tól M16-ig terjedő furatméretekkel fedi le a keresztmetszet-tartományt.
Tisztán alumínium csatlakozáshoz nézze meg a szigeteletlen alumínium szemessaru kínálatot, réz vezetőhöz a szigeteletlen szemes csősaru termékeket, vezetéktoldáshoz pedig a szigeteletlen réz-alumínium toldóhüvely változatokat. A teljes választék a vezeték kötéstechnika oldalon található.
Réz-alumínium szemessaru – biztonságos átmenet Al és Cu között
A szigeteletlen réz-alumínium szemessaruk a Tracon RA sorozat bimetál (Cu-Al) készülékei, 16–240 mm² keresztmetszet- és M6–M16 furattartományban. Az alumínium présrész a vezetőre sajtolható, a réz szemes vég pedig közvetlenül a réz csatlakozási ponthoz csavarozható – így az alumínium és a réz nem érintkezik közvetlenül, és elmarad a galvanikus korrózió.
Tipikus felhasználási területek
- Alumínium erű vezeték bekötése réz gyűjtősínhez vagy készülékkapocshoz
- Ipari elosztószekrények vegyes (Al–Cu) csatlakozásai
- Energiaelosztó hálózatok és transzformátorállomások átmeneti kötései
- Nagy keresztmetszetű betáplálások, ahol alumínium kábel réz ponthoz csatlakozik
Hogyan válasszon?

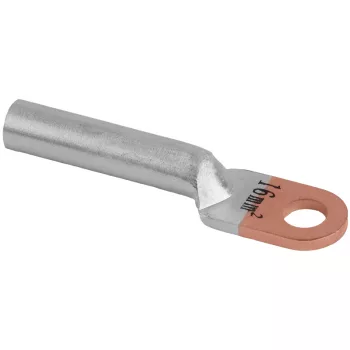

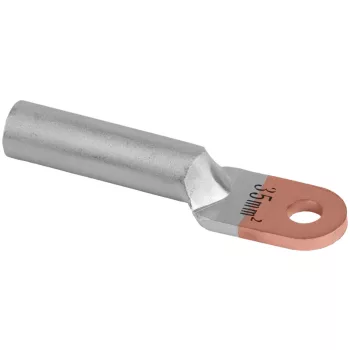

- Közepes keresztmetszetek (16–35 mm²): a Tracon RA16-8, Tracon RA25-8 és Tracon RA35-8 jellegű készülékek a kisebb vegyes csatlakozásokhoz, M6–M8 furattal.
- Nagy keresztmetszetek (50–95 mm²): a Tracon RA50-10, Tracon RA70-12 és Tracon RA95-12 jellegű készülékek az ipari betáplálásokhoz.

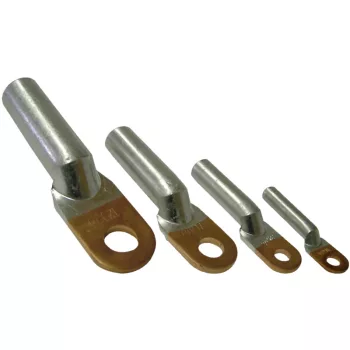

- Extra nagy keresztmetszetek (120–240 mm²): a Tracon RA120-14, Tracon RA185-16 és Tracon RA240-16 jellegű készülékek a fővezeték- és gyűjtősín-csatlakozásokhoz, M14–M16 furattal.
A megfelelő készülékhez a vezető keresztmetszetét és a csatlakozási ponton lévő csavar méretét (furat) is vegye figyelembe.
Gyakori kérdések
Miért van szükség bimetál sarura?
Az alumínium és a réz közvetlen érintkezése nedvesség jelenlétében galvanikus korróziót okoz, ami meglazítja és melegíti a kötést. A bimetál saru elválasztja a két fémet, így a csatlakozás tartósan biztonságos marad.
Melyik vég csatlakozik az alumíniumhoz?
Az alumínium présrészt sajtolják az alumínium vezetőre, a réz szemes véget pedig a réz csatlakozási ponthoz csavarozzák. A saru így hoz létre biztonságos átmenetet a két fém között.
Milyen szerszám szükséges a felszereléshez?
A présrészt a keresztmetszetnek megfelelő présbetéttel, présszerszámmal kell felsajtolni; a nagyobb méreteknél hidraulikus szerszám ajánlott.
Tekintse meg a szigeteletlen alumínium szemessaru és a szigeteletlen réz-alumínium toldóhüvely kínálatot is.
