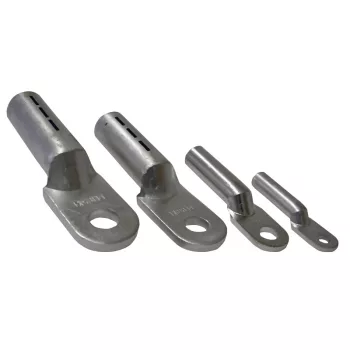

A szigeteletlen alumínium szemessaru alumínium sodrott vezetők csavaros csatlakoztatására szolgál. A hengeres présrészt présszerszámmal a vezetőre sajtolják, a furatos szem pedig csavarral rögzíthető – így a kötés mechanikailag terhelhető és tartós marad. A saru teljes egészében alumíniumból készül, ezért kifejezetten alumínium vezetőkhöz ajánlott.
A sorozat 16 mm²-től 240 mm²-ig fedi le a keresztmetszet-tartományt, M6-tól M16-ig terjedő csavarfurat-méretekkel, több keresztmetszethez párhuzamosan több furatváltozattal is. Az alumínium kivitel könnyebb és költséghatékonyabb megoldást ad a nagy keresztmetszetű, alumínium erű kábelekhez.
Réz vezetőhöz nézze meg a szigeteletlen szemes csősaru kínálatot, réz és alumínium közötti átmenethez a szigeteletlen réz-alumínium szemessaru termékeket, szakadófejű kivitelhez pedig a szakadófejű csavaros alumínium szemessaru változatokat. A teljes választék a vezeték kötéstechnika oldalon található.
Alumínium szemessaru – kötés alumínium vezetőkhöz
A szigeteletlen alumínium szemessaruk a Tracon AS sorozat készülékei, teljes egészében alumíniumból, 16–240 mm² keresztmetszet- és M6–M16 furattartományban. Az azonos anyag miatt kifejezetten alumínium vezetőkhöz készültek: a préselt szár mechanikailag terhelhető, tartós kötést ad, a furatos szem pedig csavarral rögzíthető.
Tipikus felhasználási területek
- Alumínium erű fővezetékek és betáplálások csatlakoztatása
- Ipari elosztószekrények és kapcsolóberendezések bekötése
- Gyűjtősín-csatlakozások nagy keresztmetszetű alumínium kábelekkel
- Energiaelosztó hálózatok és transzformátorállomások kötései
Hogyan válasszon?

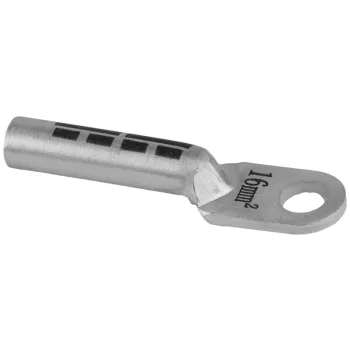

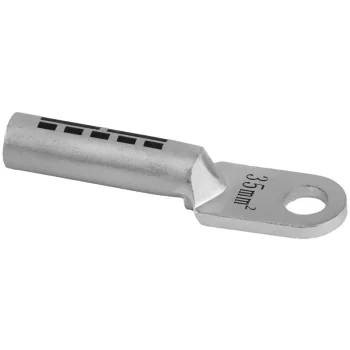

- Közepes keresztmetszetek (16–35 mm²): a Tracon AS16-8, Tracon AS25-8 és Tracon AS35-10 jellegű készülékek a kisebb alumínium vezetékekhez, M6–M12 furattal.
- Nagy keresztmetszetek (50–95 mm²): a Tracon AS50-10, Tracon AS70-12 és Tracon AS95-12 jellegű készülékek az ipari betáplálásokhoz.
- Extra nagy keresztmetszetek (120–240 mm²): a Tracon AS120-16, Tracon AS185-16 és Tracon AS240-16 jellegű készülékek a fővezeték- és gyűjtősín-csatlakozásokhoz, M10–M16 furattal.
A megfelelő készülékhez a vezető keresztmetszetét és a csatlakozási ponton lévő csavar méretét (furat) is vegye figyelembe.
Gyakori kérdések
Miért alumínium a saru anyaga?
Az alumínium vezetőhöz azonos anyagú saru ajánlott, mert a réz és az alumínium közvetlen érintkezése galvanikus korróziót okozhat. Az azonos fém használata ezt kizárja.
Használható réz vezetőhöz is?
Közvetlenül nem célszerű: réz vezetőhöz réz saru való. Ha réz és alumínium között kell átmenetet létesíteni, arra kialakított bimetál csatlakozóelemet használjon.
Milyen szerszám szükséges a felszereléshez?
A présrészt a keresztmetszetnek megfelelő présbetéttel, présszerszámmal kell felsajtolni; a nagyobb méreteknél hidraulikus szerszám ajánlott.
Tekintse meg a szigeteletlen réz-alumínium szemessaru és a szakadófejű csavaros alumínium szemessaru kínálatot is.
