A szigeteletlen szemes csősaru vezetékvéget zár le gyűrű alakú, furattal ellátott érintkezőfelülettel, amely csavaros kötéssel rögzíthető sorkapocshoz, sínhez vagy készülékcsatlakozáshoz. A cső alakú szár a vezetőre préselve tartós, kis átmeneti ellenállású kapcsolatot ad, a szemes vég pedig biztos, elmozdulásmentes csavarkötést tesz lehetővé.
A sorozat ónozott elektrolitréz kivitelben, rendkívül széles keresztmetszet- és furattartományban érhető el, a legkisebb vezérlővezetékektől a nagy keresztmetszetű fővezetékekig. A kínálatban a hagyományos (CL) és a rövidebb, tömör kialakítású (CLH) készülékek egyaránt megtalálhatók, így szinte minden csavarmérethez akad megfelelő méret.
Gyárilag szigetelt megoldáshoz nézze meg a szigetelt szemes saru kínálatot, DIN szabvány szerinti kivitelhez a szigeteletlen szemes DIN csősaru változatokat, lemez kivitelhez pedig a szigeteletlen szemes lemezsaru termékeket. A teljes választék a vezeték kötéstechnika oldalon található.
Tracon CL1.5-3 szigeteletlen szemes csősaru, 1,5mm2, M3, (d1=1,9mm, d2=3,7mm), ónozott elektrolitréz
Tracon CL1.5-4 szigeteletlen szemes csősaru, 1,5mm2, M4, (d1=1,9mm, d2=4,3mm), ónozott elektrolitréz
Tracon CL1.5-5 szigeteletlen szemes csősaru, 1,5mm2, M5, (d1=1,9mm, d2=5,5mm), ónozott elektrolitréz
Tracon CL2.5-4 szigeteletlen szemes csősaru, 2,5mm2, M4, (d1=2,4mm, d2=4,3mm), ónozott elektrolitréz

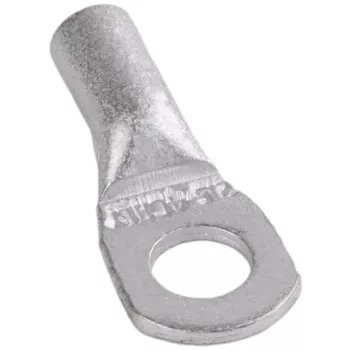

Tracon CL2.5-5 szigeteletlen szemes csősaru, 2,5mm2, M5, (d1=2,4mm, d2=5,3mm), ónozott elektrolitréz
Tracon CL2.5-6 szigeteletlen szemes csősaru, 2,5mm2, M6, (d1=2,4mm, d2=6,4mm), ónozott elektrolitréz
Tracon CL70-12 szigeteletlen szemes csősaru, 70mm2, M12, (d1=11,2mm, d2=13mm), ónozott elektrolitréz

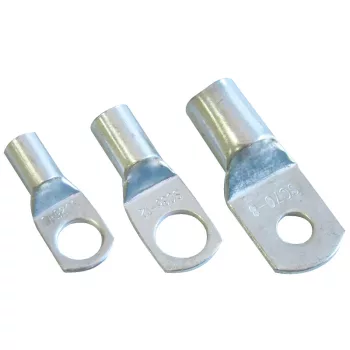

Tracon CL95-12 szigeteletlen szemes csősaru, 95mm2, M12, (d1=13,5mm, d2=13mm), ónozott elektrolitréz
Tracon CL185-16 szigeteletlen szemes csősaru, 185mm2, M16, (d1=18mm, d2=17mm), ónozott elektrolitréz
Tracon CL240-14 szigeteletlen szemes csősaru, 240mm2, M14, (d1=21mm, d2=15mm), ónozott elektrolitréz
Szigeteletlen szemes csősaru – biztos csavaros csatlakozás minden mérethez
A szigeteletlen szemes csősaruk a Tracon CL és CLH sorozat készülékei, ónozott elektrolitréz kivitelben, 1,5–625 mm² keresztmetszet- és M3–M20 furattartományban. A préselt szár és a gyűrűs érintkezőfelület együtt kis átmeneti ellenállású, elmozdulásmentes csavarkötést biztosít elosztókban, gépekben és energiaelosztó hálózatokban.
Tipikus felhasználási területek
- Vezetékvégek csavaros bekötése sorkapcsokhoz és sínekhez
- Elosztók és az elosztó belső csatlakozásainak kialakítása
- Motorok, kapcsolószekrények és készülékek nagyáramú bekötése
- Energiaelosztó hálózatok fővezetéki csatlakozásai
Hogyan válasszon?

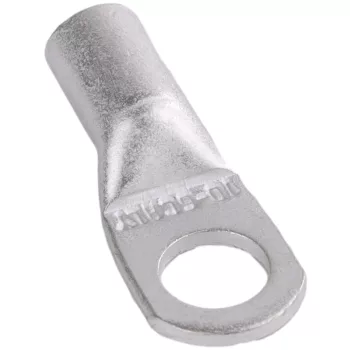

- Kis keresztmetszet (1,5–6 mm²): a Tracon CL1.5-3, Tracon CL2.5-4 és Tracon CL6-6 jellegű készülékek a vezérlő- és jelvezetékekhez, több furatmérettel.

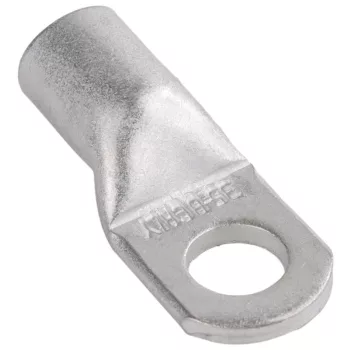

- Közepes keresztmetszet (10–35 mm²): a Tracon CL10-6, Tracon CL16-8 és Tracon CL35-10 jellegű készülékek az általános elosztói bekötésekhez.
- Nagy keresztmetszet (50–120 mm²): a Tracon CL50-10, Tracon CL70-10 és Tracon CL120-12 jellegű készülékek a nagyobb terhelésű vezetékekhez.
- Extra nagy keresztmetszet (150–625 mm²): a Tracon CL185-14, Tracon CL240-16 és Tracon CL400-20 jellegű készülékek a fővezetéki és energiaelosztási csatlakozásokhoz.

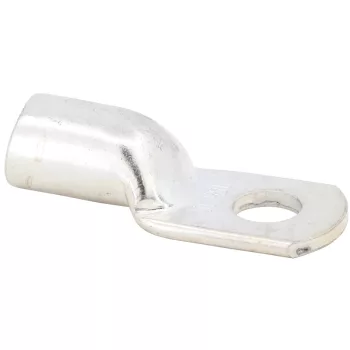

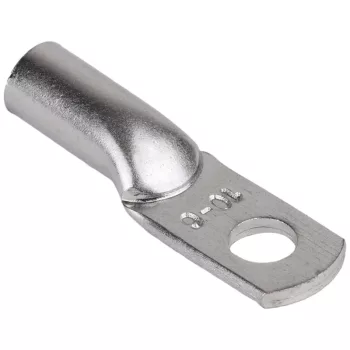

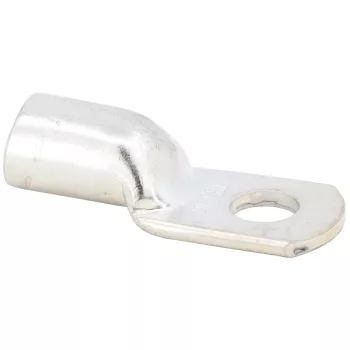

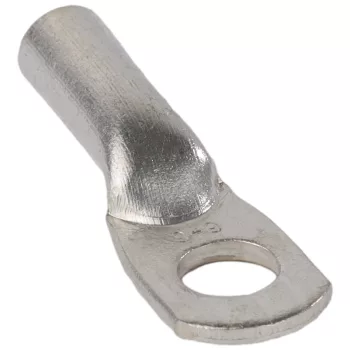

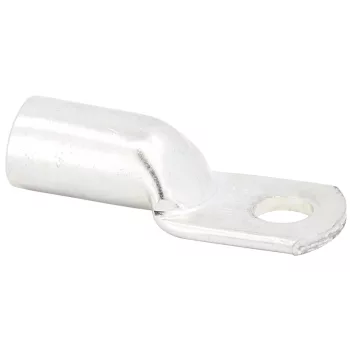

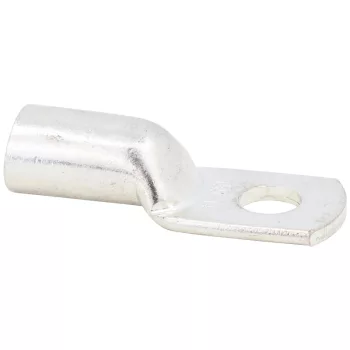

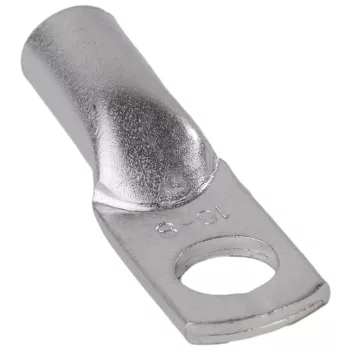

- CLH kivitel: a tömörebb, rövidebb szárú CLH készülékek szűkösebb beépítési helyeken nyújtanak alternatívát ugyanabban a mérettartományban.
A megfelelő készülék kiválasztásához a vezető keresztmetszetét és a csavar méretét (furat) is vegye figyelembe.
Gyakori kérdések
Mit jelöl a méret és a furat a szemes csősarunál?
Az első érték a vezető keresztmetszetét (mm²), a második a szemes vég furatméretét (például M8) jelöli, amely a csavar átmérőjéhez igazodik.
Mi a különbség a CL és a CLH kivitel között?
Mindkettő ónozott elektrolitréz szemes csősaru; a CLH készülékek szára tömörebb, rövidebb kialakítású, ami szűkösebb helyen lehet előnyös.
Kell-e utólagos szigetelés?
A saru szigetelés nélküli, ezért feszültség alatti csatlakozásnál zsugorcsővel vagy külön szigeteléssel célszerű utólag védeni.
Tekintse meg a CLM szigeteletlen szemes csősaru és a szigetelt szemes saru kínálatot is.
