Tracon RA120-14 szigeteletlen réz-alumínium szemessaru, 120mm2, M14, (d1=15,5mm, d2=14,5mm)

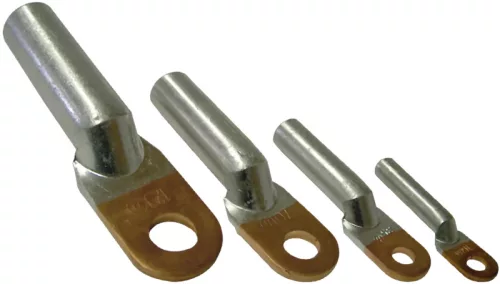

Tracon RA120-14 szigeteletlen réz-alumínium (Cu-Al) szemes csősaru – 120 mm², M14

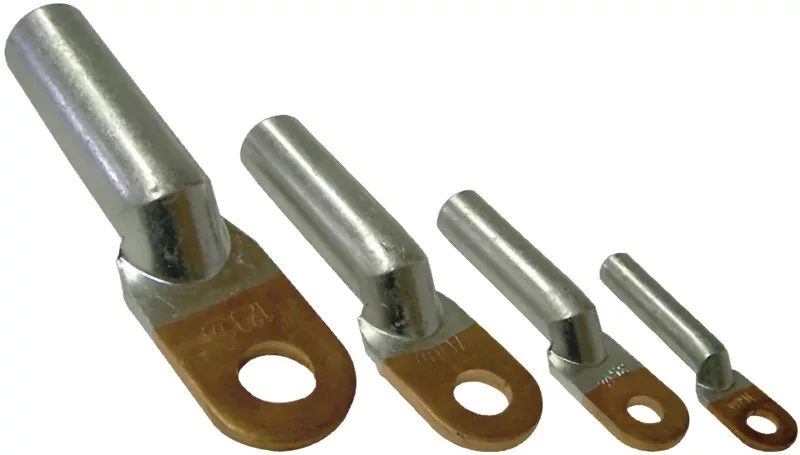

A Tracon RA120-14 egy szigeteletlen szemes (gyűrűs) csősaru, amely réz-alumínium (Cu-Al) bimetálból készül. A saru alumínium hüvelye a vezetéket fogadja, réz szeme pedig a réz csatlakozási ponthoz köt, így megbízható, kis átmeneti ellenállású kapcsolatot ad. A saru 120 mm² keresztmetszetű vezetékhez és M14 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.

A bimetál (Cu-Al) kialakítás fő előnye, hogy megakadályozza az alumínium és a réz közvetlen érintkezéséből adódó galvanikus korróziót, ezért ideális alumínium vezetők réz sínre vagy csatlakozóra kötéséhez. A saru méretei: belső átmérő (d1) 15,5 mm, furatátmérő (d2) 14,5 mm, csőátmérő (D) 23 mm, teljes hossz (L) 118 mm, csőrész hossz (l) 53 mm, szemszélesség (B) 30 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: RA120-14
• Terméktípus: szigeteletlen réz-alumínium (Cu-Al) szemes csősaru
• Anyag: réz-alumínium bimetál (Cu-Al)
• Hüvelyforma: hosszú
• Vezeték keresztmetszet: 120 mm²
• Csavarméret (furat): M14
• Belső átmérő (d1): 15,5 mm
• Furatátmérő (d2): 14,5 mm
• Csőátmérő (D): 23 mm
• Teljes hossz (L): 118 mm
• Csőrész hossza (l): 53 mm
• Szemszélesség (B): 30 mm
• Al/St-huzalhoz alkalmas: igen
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Alumínium vezetők réz sínre vagy csatlakozóra kötése galvanikus korrózió nélkül
• Energiaelosztó hálózatok, transzformátorállomások vezetékezése
• Al/St szabadvezetékek és sodronyok bekötése
• Nagyáramú ipari villamos szerelés

Gyakori kérdések

Milyen anyagból készül a Tracon RA120-14 csősaru?

A saru réz-alumínium (Cu-Al) bimetálból készül: az alumínium hüvely a vezetéket, a réz szem a csatlakozási pontot köti.

Mire jó a réz-alumínium (bimetál) saru?

A bimetál átmenet megakadályozza az alumínium és a réz közvetlen érintkezéséből eredő galvanikus korróziót, így alumínium vezető biztonságosan köthető réz csatlakozóra.

Milyen vezetékhez használható a RA120-14?

A saru 120 mm² keresztmetszetű alumínium (Al) és Al/St vezetékhez való, M14 méretű csavarhoz.

Hogyan kell felszerelni?

A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.

Mekkora a saru furatának átmérője?

A szem (gyűrű) furatátmérője 14,5 mm, ami M14 méretű csavarhoz illeszkedik.

Szigetelt ez a csősaru?

Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.
