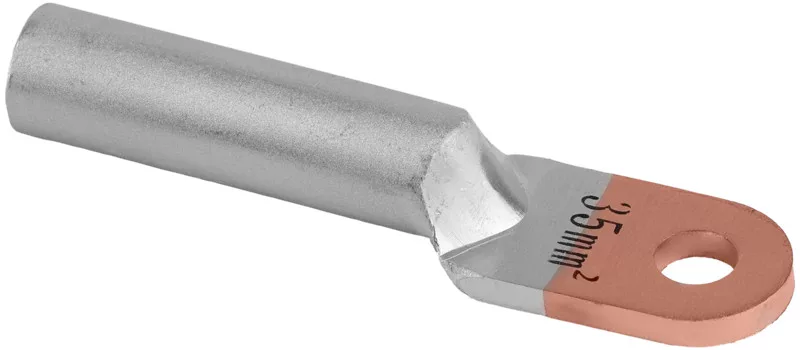

Tracon RA35-8 szigeteletlen réz-alumínium (Cu-Al) szemes csősaru – 35 mm², M8
A Tracon RA35-8 egy szigeteletlen szemes (gyűrűs) csősaru, amely réz-alumínium (Cu-Al) bimetálból készül. A saru alumínium hüvelye a vezetéket fogadja, réz szeme pedig a réz csatlakozási ponthoz köt, így megbízható, kis átmeneti ellenállású kapcsolatot ad. A saru 35 mm² keresztmetszetű vezetékhez és M8 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.
A bimetál (Cu-Al) kialakítás fő előnye, hogy megakadályozza az alumínium és a réz közvetlen érintkezéséből adódó galvanikus korróziót, ezért ideális alumínium vezetők réz sínre vagy csatlakozóra kötéséhez. A saru méretei: belső átmérő (d1) 8,5 mm, furatátmérő (d2) 8,8 mm, csőátmérő (D) 14,3 mm, teljes hossz (L) 85 mm, csőrész hossz (l) 37,5 mm, szemszélesség (B) 20 mm.
Fő műszaki jellemzők
- Gyártói cikkszám: RA35-8
- Terméktípus: szigeteletlen réz-alumínium (Cu-Al) szemes csősaru
- Anyag: réz-alumínium bimetál (Cu-Al)
- Hüvelyforma: hosszú
- Vezeték keresztmetszet: 35 mm²
- Csavarméret (furat): M8
- Belső átmérő (d1): 8,5 mm
- Furatátmérő (d2): 8,8 mm
- Csőátmérő (D): 14,3 mm
- Teljes hossz (L): 85 mm
- Csőrész hossza (l): 37,5 mm
- Szemszélesség (B): 20 mm
- Al/St-huzalhoz alkalmas: igen
- Szerelés: préselés (krimpelés)
Tipikus felhasználási területek
- Alumínium vezetők réz sínre vagy csatlakozóra kötése galvanikus korrózió nélkül
- Energiaelosztó hálózatok, transzformátorállomások vezetékezése
- Al/St szabadvezetékek és sodronyok bekötése
- Nagyáramú ipari villamos szerelés
Gyakori kérdések
Milyen anyagból készül a Tracon RA35-8 csősaru?
A saru réz-alumínium (Cu-Al) bimetálból készül: az alumínium hüvely a vezetéket, a réz szem a csatlakozási pontot köti.
Mire jó a réz-alumínium (bimetál) saru?
A bimetál átmenet megakadályozza az alumínium és a réz közvetlen érintkezéséből eredő galvanikus korróziót, így alumínium vezető biztonságosan köthető réz csatlakozóra.
Milyen vezetékhez használható a RA35-8?
A saru 35 mm² keresztmetszetű alumínium (Al) és Al/St vezetékhez való, M8 méretű csavarhoz.
Hogyan kell felszerelni?
A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.
Mekkora a saru furatának átmérője?
A szem (gyűrű) furatátmérője 8,8 mm, ami M8 méretű csavarhoz illeszkedik.
Szigetelt ez a csősaru?
Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.
