Tracon AS120-16 szigeteletlen alumínium szemessaru, 120mm2, M16, (d1=15,5mm, d2=17mm)

Tracon AS120-16 szigeteletlen alumínium szemes csősaru – 120 mm², M16

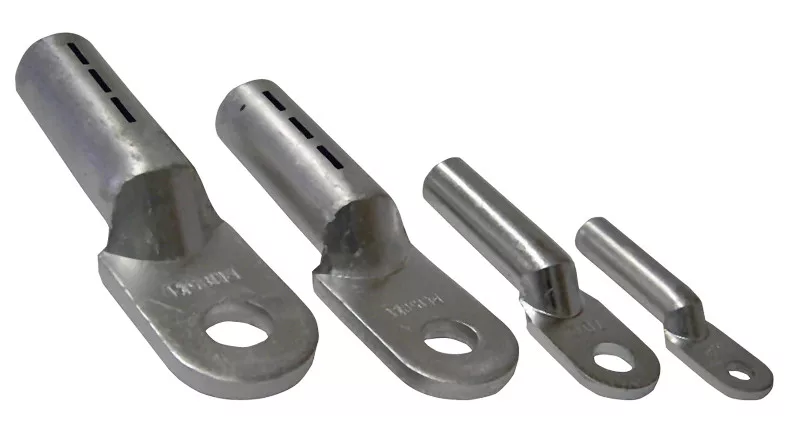

A Tracon AS120-16 egy szigeteletlen szemes (gyűrűs) csősaru, amely alumíniumból készül. A vezeték és a csavaros csatlakozási pont közötti megbízható, kis átmeneti ellenállású elektromos kapcsolatot biztosítja. A saru 120 mm² keresztmetszetű vezetékhez és M16 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.

Az alumínium kivitel kifejezetten alumínium és Al/St (alumínium-acél sodrony) vezetékek bekötésére alkalmas. A hosszú hüvelyes, szemes (gyűrűs) kialakítás stabil, csavarral rögzíthető, rezgésálló csatlakozást ad. A saru méretei: belső átmérő (d1) 15,5 mm, furatátmérő (d2) 17 mm, csőátmérő (D) 21 mm, teljes hossz (L) 125 mm, csőrész hossz (l) 56 mm, szemszélesség (B) 32 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: AS120-16
• Terméktípus: szigeteletlen alumínium szemes csősaru (gyűrűs saru)
• Anyag: alumínium
• Hüvelyforma: hosszú
• Vezeték keresztmetszet: 120 mm²
• Csavarméret (furat): M16
• Belső átmérő (d1): 15,5 mm
• Furatátmérő (d2): 17 mm
• Csőátmérő (D): 21 mm
• Teljes hossz (L): 125 mm
• Csőrész hossza (l): 56 mm
• Szemszélesség (B): 32 mm
• Al/St-huzalhoz alkalmas: igen
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Nagy keresztmetszetű alumínium vezetékek csavaros csatlakoztatása kapcsolószekrényekben és elosztókban
• Al/St szabadvezetékek és sodronyok bekötése
• Energiaelosztó hálózatok, transzformátorállomások vezetékezése
• Ipari villamos szerelés és nagyáramú berendezések

Gyakori kérdések

Milyen anyagból készül a Tracon AS120-16 csősaru?

A saru alumíniumból készül, amely kifejezetten alumínium és Al/St vezetékek bekötésére alkalmas.

Milyen vezetékhez használható a AS120-16?

A saru 120 mm² keresztmetszetű alumínium (Al) és alumínium-acél (Al/St) vezetékhez való, M16 méretű csavarhoz.

Használható rézvezetékhez is?

Ez a saru alumínium kivitelű, alumínium és Al/St vezetékekhez ajánlott. Réz vezetékhez az ónozott elektrolitréz kivitelű csősaru a megfelelő.

Hogyan kell felszerelni a szemes csősarut?

A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.

Mekkora a saru furatának átmérője?

A szem (gyűrű) furatátmérője 17 mm, ami M16 méretű csavarhoz illeszkedik.

Szigetelt ez a csősaru?

Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.
