Tracon AS70-8 szigeteletlen alumínium szemessaru, 70mm2, M8, (d1=11,5mm, d2=8,4mm)

Tracon AS70-8 szigeteletlen alumínium szemes csősaru – 70 mm², M8

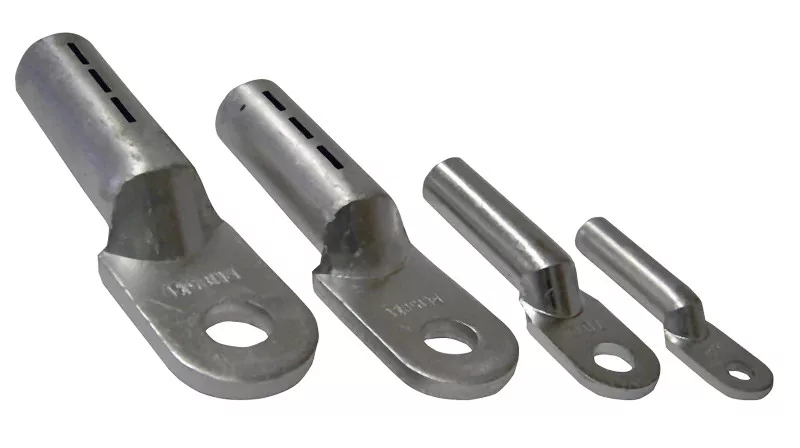

A Tracon AS70-8 egy szigeteletlen szemes (gyűrűs) csősaru, amely alumíniumból készül. A vezeték és a csavaros csatlakozási pont közötti megbízható, kis átmeneti ellenállású elektromos kapcsolatot biztosítja. A saru 70 mm² keresztmetszetű vezetékhez és M8 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.

Az alumínium kivitel kifejezetten alumínium és Al/St (alumínium-acél sodrony) vezetékek bekötésére alkalmas. A hosszú hüvelyes, szemes (gyűrűs) kialakítás stabil, csavarral rögzíthető, rezgésálló csatlakozást ad. A saru méretei: belső átmérő (d1) 11,5 mm, furatátmérő (d2) 8,4 mm, csőátmérő (D) 16,5 mm, teljes hossz (L) 95 mm, csőrész hossz (l) 45 mm, szemszélesség (B) 24 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: AS70-8
• Terméktípus: szigeteletlen alumínium szemes csősaru (gyűrűs saru)
• Anyag: alumínium
• Hüvelyforma: hosszú
• Vezeték keresztmetszet: 70 mm²
• Csavarméret (furat): M8
• Belső átmérő (d1): 11,5 mm
• Furatátmérő (d2): 8,4 mm
• Csőátmérő (D): 16,5 mm
• Teljes hossz (L): 95 mm
• Csőrész hossza (l): 45 mm
• Szemszélesség (B): 24 mm
• Al/St-huzalhoz alkalmas: igen
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Nagy keresztmetszetű alumínium vezetékek csavaros csatlakoztatása kapcsolószekrényekben és elosztókban
• Al/St szabadvezetékek és sodronyok bekötése
• Energiaelosztó hálózatok, transzformátorállomások vezetékezése
• Ipari villamos szerelés és nagyáramú berendezések

Gyakori kérdések

Milyen anyagból készül a Tracon AS70-8 csősaru?

A saru alumíniumból készül, amely kifejezetten alumínium és Al/St vezetékek bekötésére alkalmas.

Milyen vezetékhez használható a AS70-8?

A saru 70 mm² keresztmetszetű alumínium (Al) és alumínium-acél (Al/St) vezetékhez való, M8 méretű csavarhoz.

Használható rézvezetékhez is?

Ez a saru alumínium kivitelű, alumínium és Al/St vezetékekhez ajánlott. Réz vezetékhez az ónozott elektrolitréz kivitelű csősaru a megfelelő.

Hogyan kell felszerelni a szemes csősarut?

A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.

Mekkora a saru furatának átmérője?

A szem (gyűrű) furatátmérője 8,4 mm, ami M8 méretű csavarhoz illeszkedik.

Szigetelt ez a csősaru?

Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.
